16齿斜面小齿轮结构设计作品

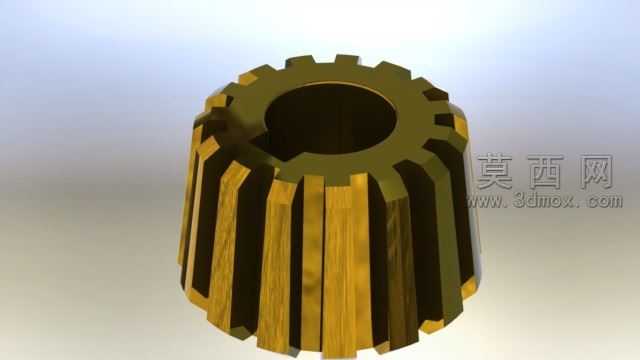

该作品为16齿斜面小齿轮的三维建模设计，整体采用中空套筒式结构，建模过程中首先通过草图绘制确定齿轮的基准齿形参数，结合斜齿的成型逻辑，通过螺旋线引导扫掠生成带斜面的轮齿结构，精准控制16个轮齿的周向均匀分布，保证齿距、齿厚参数的一致性，避免传动过程中出现卡滞、啮合偏差的问题。中心孔采用等径通孔设计，可适配对应规格的传动轴，孔壁与外轮齿的同轴度经过严格约束，确保装配后运转的同心度，降低高速传动时的径向跳动误差。轮齿的斜面结构经过参数化调整，齿面过渡平滑无尖锐棱角，既可以提升啮合时的接触面积，分散传动载荷，也能减少齿面的应力集中，延长零件的使用寿命。渲染阶段采用金属黄铜材质进行表现，调整材质的金属度、粗糙度参数，还原金属零件的哑光金属质感，同时添加柔和的环境光与定向补光，突出轮齿斜面的结构层次与立体感，清晰展现齿形的轮廓细节与整体结构特征。设计过程中充分考虑该类小齿轮的实际应用场景，针对轻载传动的使用需求优化结构尺寸，在保证轮齿结构强度的前提下控制整体体积，中空结构也有效降低了零件的自重，减少传动过程中的转动惯量，提升传动响应的灵敏度。整体建模逻辑严谨，参数约束合理，结构特征清晰，既可以作为机械传动结构设计的参考案例，也可用于装配模拟、运动仿真等后续设计环节，直观展现斜面小齿轮的结构特点与传动优势。
