金属质感便携闪存盘三维结构设计

　　日常做消费类数码产品结构设计时，这类金属外壳闪存盘的建模需求其实很常见，很多客户在做产品迭代或者外观方案验证时，都需要精准的三维模型来做结构干涉检查、装配模拟以及后续的开模评估。先从实际应用场景来说，这类闪存盘除了常规的个人数据拷贝、文件传输场景，在工业现场也有大量使用，比如工控机的程序备份、设备运行日志导出、嵌入式系统的固件升级，都需要这类体积小巧、抗造的存储介质，金属外壳的款式相比塑料外壳，更能适应车间多尘、偶尔磕碰的使用环境，外壳的耐磨性能也更好，长期插拔使用不容易出现外壳开裂的问题。

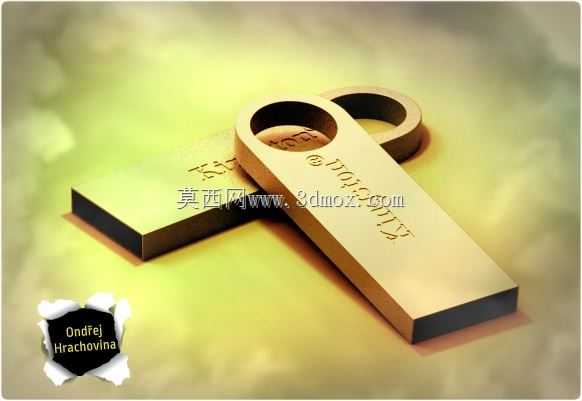

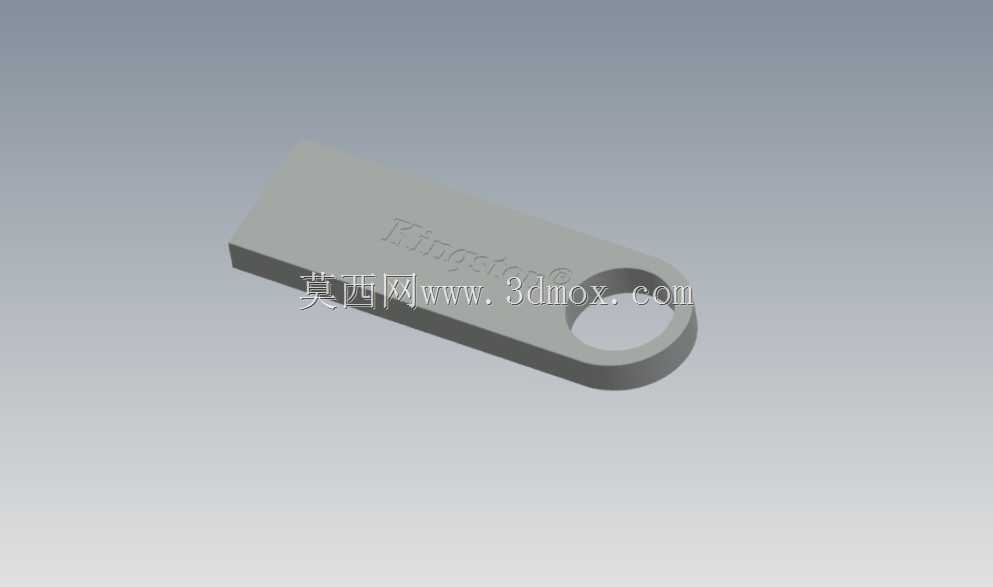

　　从功能特性来看，这个款式的闪存盘采用一体化的金属外壳设计，没有额外的保护帽结构，尾部自带挂环，可以直接挂在钥匙串或者工牌挂绳上，避免日常使用中丢失，外壳本身做了倒角处理，握持插拔的时候不会有割手的问题，表面的蚀刻区域可以做品牌标识或者容量标注，不需要额外粘贴标签，长期使用标识也不会磨损脱落。内部结构上，外壳的内腔尺寸刚好适配标准的USB接口PCBA模组，预留了足够的胶体填充空间，组装时可以通过环氧树脂填充实现PCBA与外壳的固定，同时提升整体的抗震性能，即使从一米左右的高度跌落，内部的存储芯片也不会因为冲击出现虚焊或者损坏的问题。

　　设计思路上，做这个模型的时候首先是参考了实际量产的金属U盘的尺寸公差，外壳的壁厚控制在0.8mm，既保证了金属外壳的结构强度，又不会因为壁厚过大导致整体重量超标，单盘的整体重量控制在15g左右，挂在钥匙串上不会有明显的坠重感。挂环的内孔直径做了6mm，能够适配市面上绝大多数的钥匙圈、挂绳的尺寸，挂环与主体的连接位置做了R2的圆角过渡，避免应力集中，即使长期挂在钥匙串上反复晃动，连接位置也不会出现断裂的问题。USB接口的伸出长度严格按照USB-IF的标准尺寸做的，伸出外壳的长度为12mm，能够适配不同厚度的设备USB接口，不管是台式机的前置面板接口，还是笔记本的侧边接口，甚至是带保护壳的工控设备接口，都能顺利插到底，不会出现因为接口长度不够导致接触不良的问题。

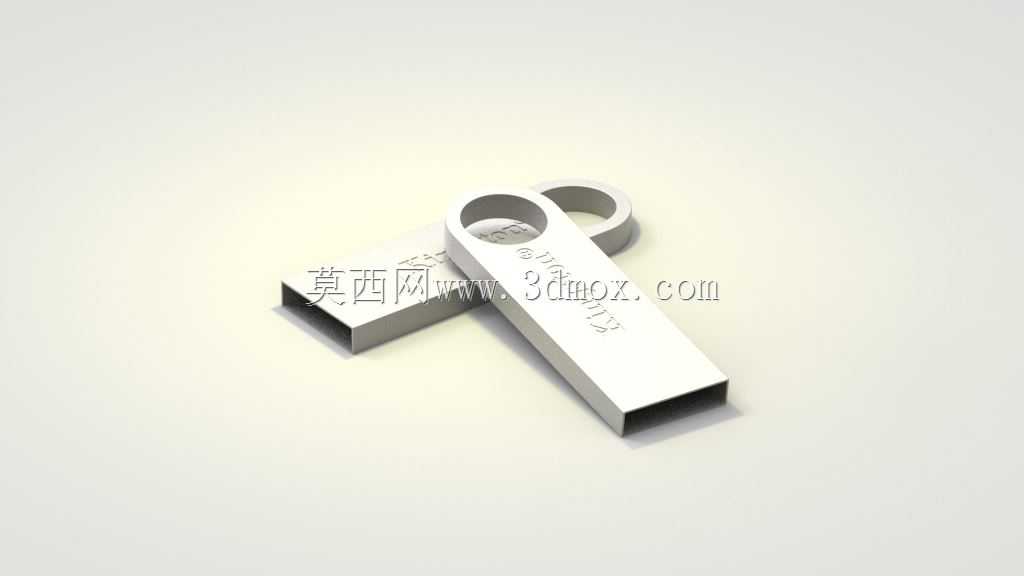

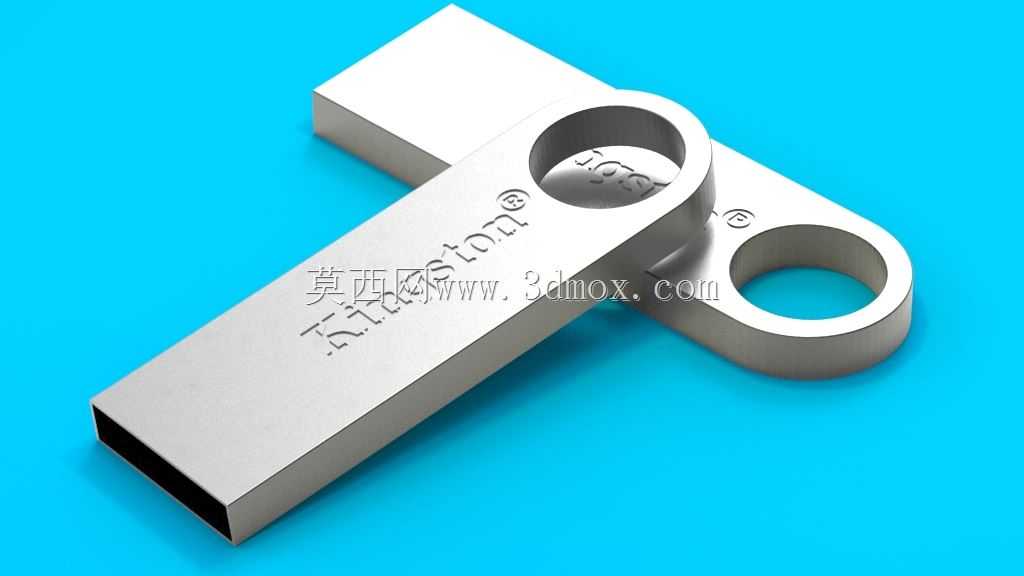

　　安装边界方面，这个闪存盘的整体外形尺寸控制在长45mm、宽15mm、厚度5mm，属于非常小巧的尺寸，在做设备配套的存储介质选型时，不需要在设备面板上预留过大的空间，即使是紧凑排布的多USB接口面板，相邻接口同时插这个款式的闪存盘也不会出现互相干涉的情况。外壳的边缘做了0.5mm的C角处理，插入USB接口的时候能够自动导正，不需要反复对准位置，盲插也能顺利接入。另外建模的时候特意还原了外壳表面的拉丝纹理效果，在做产品渲染或者方案展示的时候，能够真实呈现金属材质的质感，方便给客户做外观方案确认，内部的腔体结构也做了完整的建模，导入到装配环境中可以直接放入标准的USB PCBA模型，检查各个位置的间隙是否合理，比如PCBA与外壳内壁的单边间隙预留0.2mm，方便组装的时候顺利放入，同时不会因为间隙过大导致PCBA在壳体内晃动。尾部的挂环位置做了沉台设计，挂环的厚度比主体外壳薄0.3mm，挂在钥匙串上的时候不会因为叠加厚度过大导致凸起过多，放在口袋里也不会出现明显的硌手感。

　　实际做结构验证的时候，这个模型还可以用来做跌落仿真的前置模型，通过赋予金属外壳对应的铝合金或者锌合金材料属性，模拟不同角度跌落时的应力分布，提前判断外壳的薄弱位置，比如挂环与主体的连接位置、USB接口的根部位置，在开模前就针对性的做加强处理，减少后续开模后的改模次数。另外在做产品的包装设计时，这个三维模型也可以直接导入到包装设计软件中，用来做吸塑内托的型腔尺寸设计，保证闪存盘放入内托后松紧合适，运输过程中不会在包装内晃动，避免表面的金属外壳被刮花。
