海上泥浆工况六桶汽提分离罐体结构

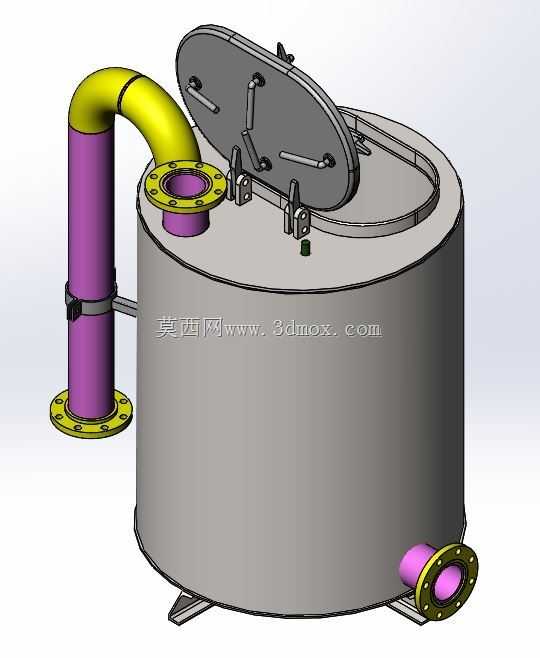

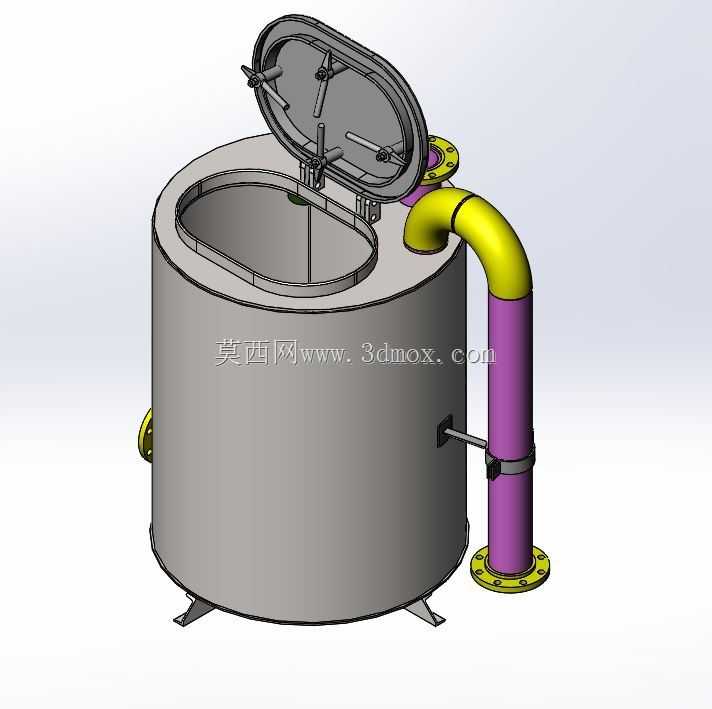

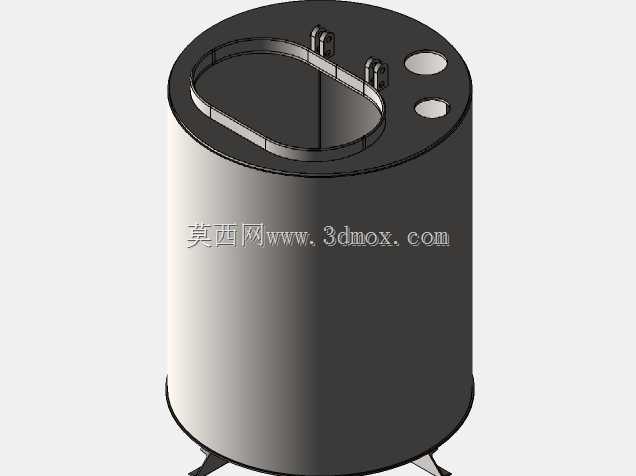

　　在海上钻井平台的泥浆循环处理工段，这类多桶集成式汽提罐体是固液分离流程里的核心承压容器，日常作业中需要承接从振动筛、除砂除泥器出口输送来的含气泥浆，通过负压汽提的方式脱除泥浆中裹挟的侵入气体，避免气侵泥浆进入泥浆泵后引发泵效下降、水击甚至井控风险。从结构设计逻辑来看，罐体采用立式圆柱主体构型，是充分考虑了海上平台甲板安装空间局促、承重载荷受限的实际工况，圆柱壳结构在同等容积下耗材最少、承压均匀性最优，能在1.2倍工作负压的工况下保持壳体形变量控制在壁厚的0.5%以内，不需要额外增设过多加强筋就能满足甲板晃动、周期性载荷冲击下的结构强度要求。顶部的多组接口布局经过流程匹配设计，居中的大尺寸椭圆开口是内部汽提组件的检修通道，

　　日常运行时通过快开压盖密封，周边两个小圆孔分别对应气相引出管路和补液平衡管路，顶部预留的两组吊耳结构完全匹配平台现有2吨级手拉葫芦的吊装作业半径，不需要额外调配大型吊装设备就能完成甲板就位与后期检修拆装。罐体内部设置六组独立的汽提流道桶组，每组流道都对应独立的布气斜板结构，泥浆从罐体下部切向入口进入后，会沿着六组桶体的外侧环隙向上流动，过程中通过流道截面的突变形成紊流扰动，让泥浆中包裹的微小气泡充分聚结上浮，最终从顶部气相出口被抽离系统，脱气后的泥浆则从桶体内部的导流通道下落至罐体底部出口，返回泥浆循环罐重复利用。设计过程中特意将六组桶体的安装高度做了30mm的梯度差，避免不同流道的出口流体相互对冲形成局部涡流，

　　减少罐体内部的流动死区，防止泥浆中的固相颗粒在罐底沉积板结，降低日常清罐的作业频次。安装边界方面，罐体底部采用标准的PN10凸缘法兰连接，法兰螺栓孔的节圆尺寸完全匹配平台现有泥浆管汇的接口标准，不需要额外制作过渡连接段就能直接对接现有管路，罐体整体高度控制在1.8米以内，顶部操作面距离甲板层的净空高度留足了1.2米的操作空间，方便岗位人员日常巡检时观察顶部压力表、调整阀门开度，同时罐体的重心位置经过校核，落在底部支撑法兰的中心圆范围内，在平台遭遇六级风、横摇角度不超过5度的工况下，不需要额外焊接斜撑就能保持安装稳定性。针对海上高盐雾、泥浆含弱腐蚀的工况，罐体的内壁与流道接触面都预留了3mm的腐蚀裕量，所有焊接位置都做了圆滑过渡处理，

　　避免应力集中点在长期交变载荷下出现疲劳开裂，顶部的密封结构采用耐油橡胶包覆的金属缠绕垫片，能适应-20到80摄氏度的工况温度波动，不会因为昼夜温差变化出现密封失效泄漏的问题。在流道设计阶段，通过流体仿真反复调整了六组桶体的间距与入口角度，确保单罐处理量能达到每小时120立方米的泥浆处理需求，脱气效率稳定在95%以上，即使泥浆密度在1.1到1.8克每立方厘米的区间波动，也不会出现流道堵塞或者气液分离不彻底的问题。罐体外部没有多余的突出结构，所有外接管路接口都集中在顶部与底部的法兰区域，方便后期做保温层包覆，适配海上平台冬季低温工况下的管线防冻需求，同时外表面的结构设计也避免了积液死角，防止盐雾在表面积聚引发局部腐蚀。
