CQ6128台式精密普通车床结构

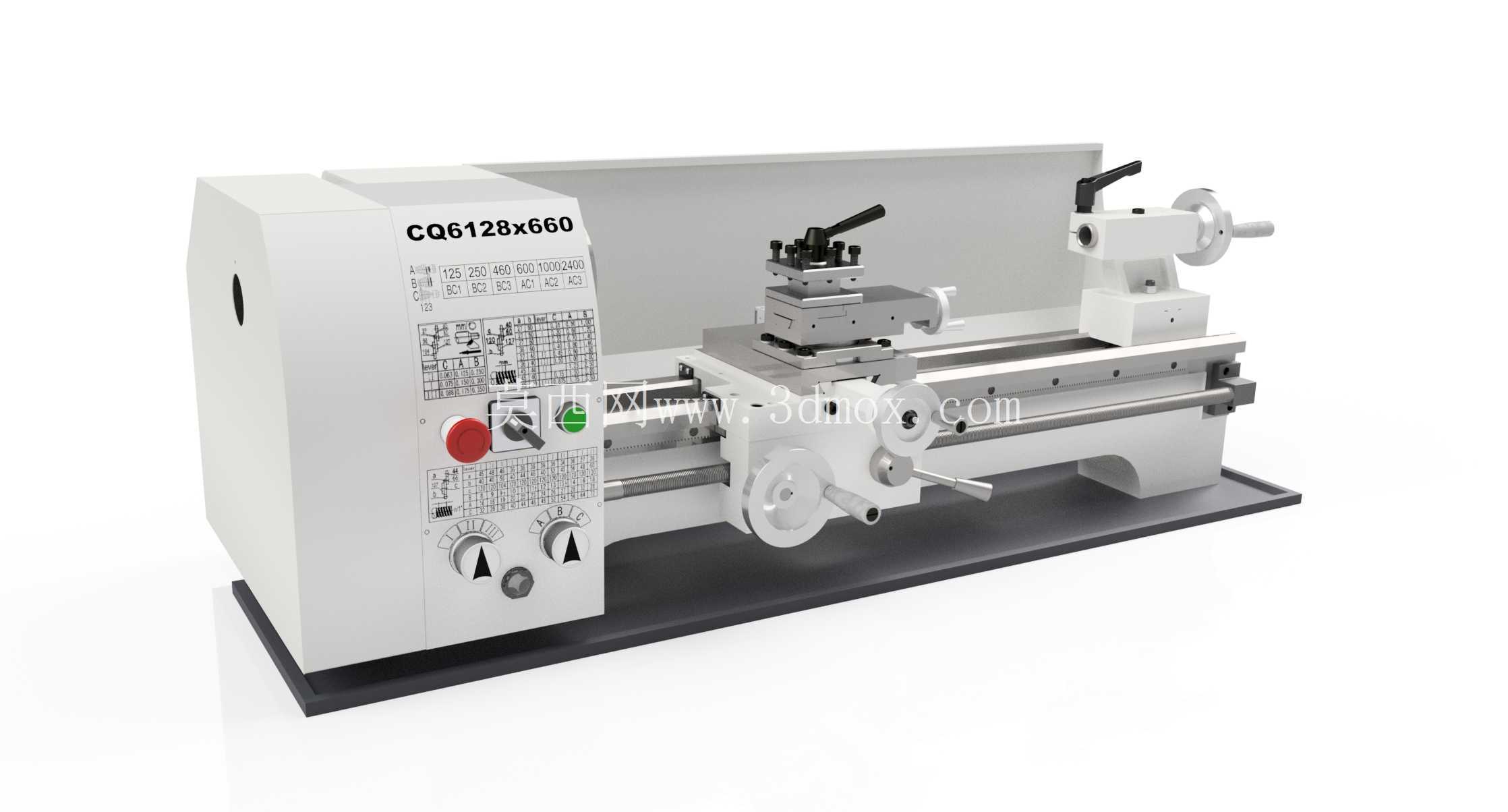

　　该模型呈现的是一台小型台式普通车床的完整外观与主要功能结构，适用于教学实训、小型机修车间、工具制造、样件试制以及单件小批量精密零件加工等场景。设备采用床身、主轴箱、进给机构、溜板、刀架、尾座和底座一体化布置，整体轮廓紧凑，能够在有限车间面积内完成轴类、盘类、套类零件的车削作业。

　　从实际加工用途看，这类车床主要承担外圆、端面、锥面、螺纹、切槽、钻孔和铰孔等常规工序。工件通过三爪或四爪卡盘装夹在主轴端，主轴箱提供不同转速区间，操作人员根据材料、刀具和切削余量选择合适档位。床身上方的导轨承担溜板与尾座的导向任务，导轨面的平直度和间距直接影响纵向进给精度。横向溜板带动刀架完成径向进刀，中滑板与小滑板的组合可满足端面切削、锥度调整和短距离进给需求。尾座通过套筒伸缩支撑长轴工件，也可安装钻头、铰刀进行孔加工。

　　结构设计上，主轴箱位于床身左端，箱体内部容纳主轴、变速传动件、润滑空间和操纵机构。外部面板集中布置转速标牌、手柄、按钮和调节旋钮，便于操作者在装夹与切削过程中快速确认状态。床身采用长条形承载形式，上方导轨为溜板和尾座提供连续支撑；右端尾座可沿导轨移动并锁紧，适应不同长度工件。刀架部分采用多层滑板叠加结构，底层纵向溜板负责沿工件轴线运动，中层横向滑板控制切削深度，上部小刀架可旋转角度，用于短锥面或角度面加工。

　　安装边界方面，设备底部设置独立底座，底座既承担整机重量，也形成与地面或工作台连接的安装平面。布置时需要在左端预留主轴箱操作和卡盘装夹空间，在右端保留尾座移动、套筒伸出及工件装卸距离；前侧应留出操作者站位、手柄摆动和排屑清理区域，后侧则需考虑电机、防护板和维护空间。由于台式车床重量和占地相对较小，安装时仍需保证支撑面水平、刚性充足，避免切削振动通过底座传递到工件表面。

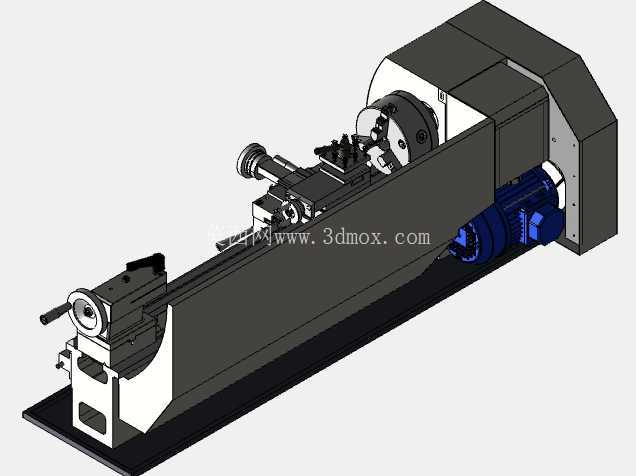

　　模型对外形细节的还原较充分，包括主轴箱铭牌、控制按钮、转速表牌、手轮、手柄、导轨、拖板、刀架压紧结构、尾座套筒、锁紧件以及后方防溅护板。床鞍与导轨之间的配合关系、尾座与床身的滑移关系、刀架的多层堆叠关系都能够用于理解普通车床的运动链。对于三维建模人员而言，该结构可作为机床外观设计、车间布局、教学演示、设备干涉检查和小型加工单元规划的参考对象。

　　在功能表达上，车床的核心并非单一外壳，而是主轴回转、刀具进给和尾座支撑三者之间的空间协调。主轴轴线决定工件旋转中心，导轨方向决定纵向进给基准，刀架安装面决定刀具切削点位置，尾座套筒轴线需要与主轴中心保持同轴。建模或选型时应重点关注主轴中心高、床身上最大回转直径、滑板上方最大加工直径、两顶尖距离、尾座行程以及刀架装刀空间。这些边界决定了可加工零件的尺寸范围，也影响卡盘、刀具、跟刀架和夹具的配置。

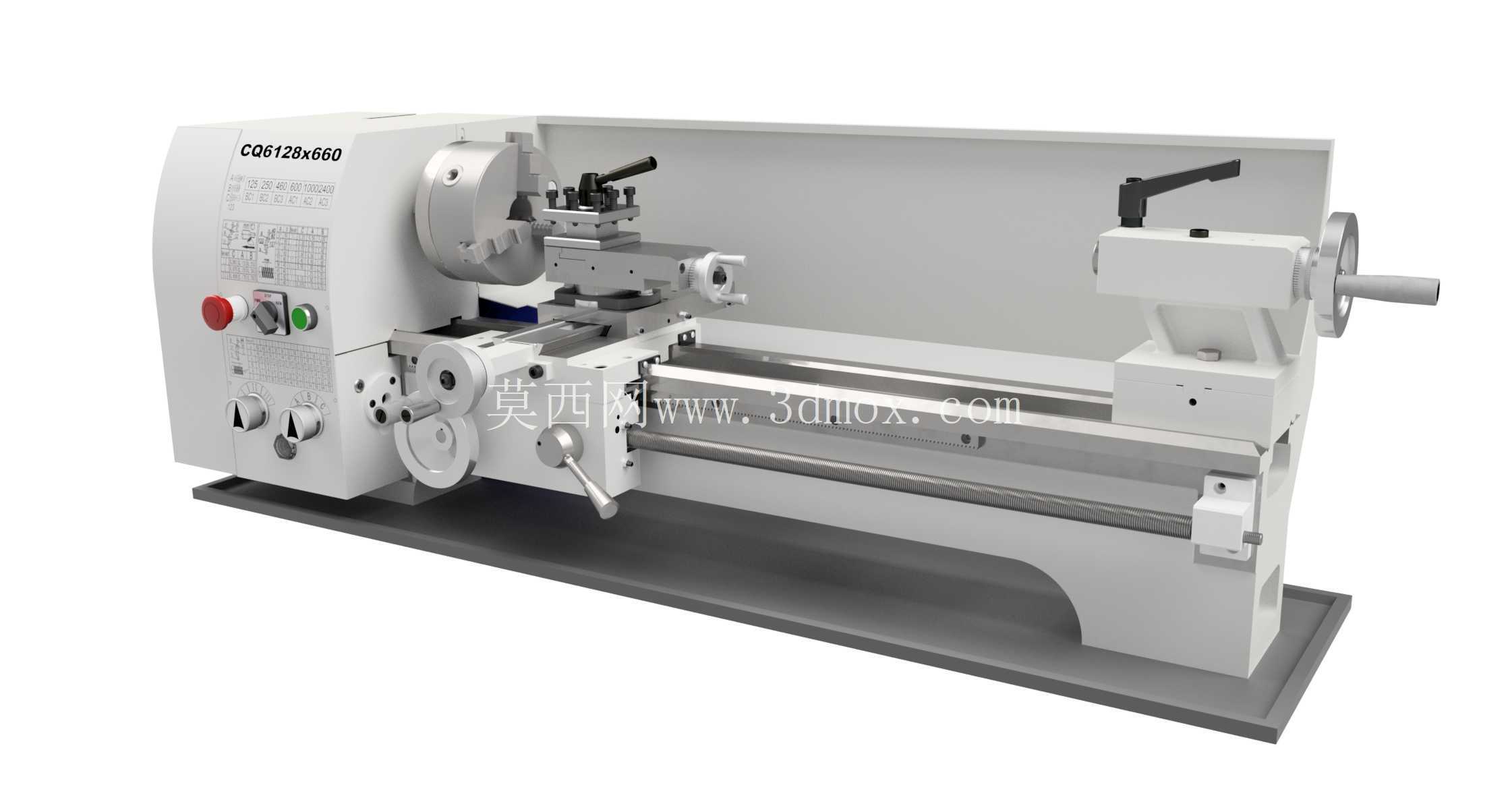

　　整机外观采用方正箱体与长床身组合，左端高箱体提供传动和控制空间，中部开放加工区便于观察切削状态，右端尾座形成支撑点。防护罩位于加工区后方，用于阻挡切屑和切削液飞溅，但不影响工件装卸。各手轮和操纵件分布在操作者容易触及的位置，符合小型普通车床人工操作的使用逻辑。整体结构简洁、功能分区明确，能够直观反映传统金属切削机床的基本构成。
