HBM45Profi立式钻铣床结构三维模型

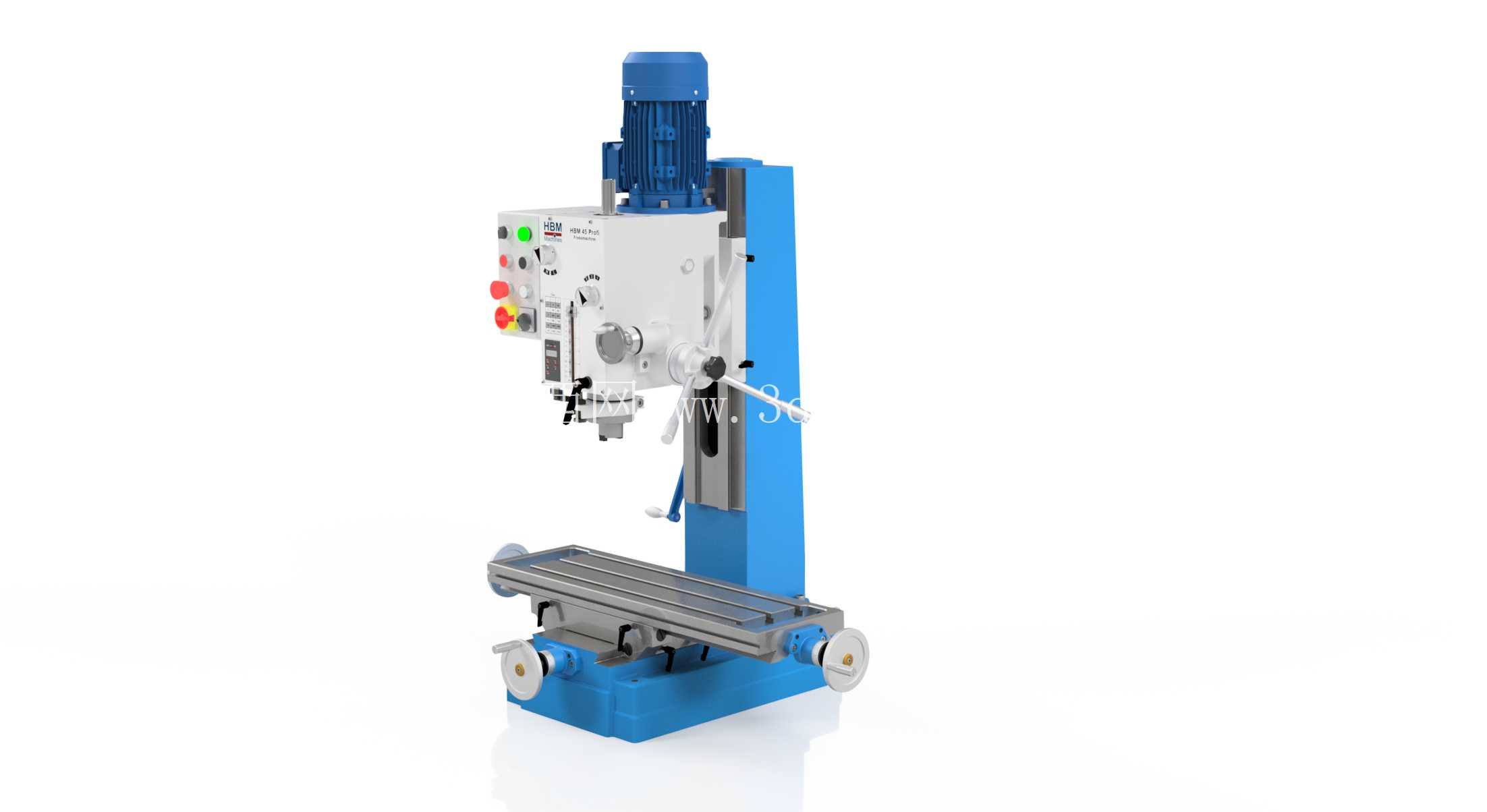

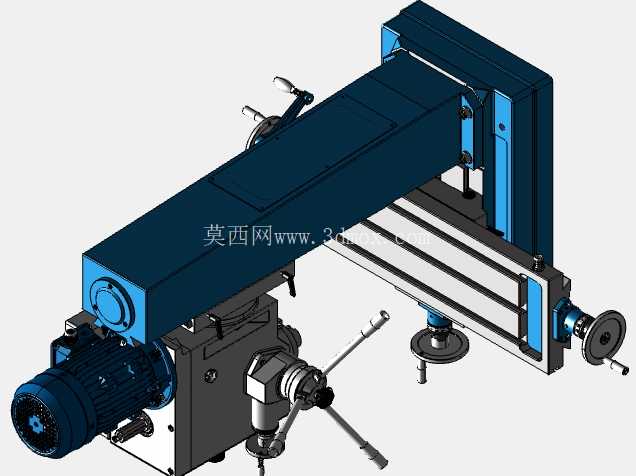

　　这款立式钻铣床的三维结构模型，还原了小型通用金属切削设备的典型布局，在机加工车间、工装夹具制作工位、职业院校实训场地都有极高的适配性，日常可承担中小型金属零件的钻孔、扩孔、铰孔、铣削平面、铣削键槽等多类加工工序，是小型加工点替代单功能钻床、轻型铣床的高性价比设备选型参考。从结构设计逻辑来看，模型采用立式单立柱布局，主传动电机布置在立柱顶端，通过内置的变速机构将动力传递至主轴箱，主轴箱可沿立柱垂直导轨做上下进给运动，操作面板集成在主轴箱正面，排布了启停按钮、进给调节旋钮、主轴转速切换手柄，操作位的布局完全贴合一线操作人员的站立操作习惯，手部无需大幅移动即可完成常用参数调整。

　　工作台部分采用十字滑台结构，可分别实现纵向、横向的手动进给，手轮布置在滑台端部，刻度盘的细节在模型中有所体现，方便操作人员做精确的进给量控制，工作台表面预留了标准T型槽结构，可配合压板、平口钳等工装完成不同形状工件的装夹固定，装夹边界可覆盖常规小型五金零件、模具镶件、非标工装零件的尺寸范围。建模过程中对非核心外观特征做了合理简化，比如丝杠部位未做螺纹牙型的精细化建模，这种处理方式既保留了设备整体的结构比例、装配关系，也能让模型在做装配干涉检查、车间布局规划演示时保持流畅的运行效率，不会因为过多细碎特征占用过多系统资源。

　　从安装边界来看，设备底座采用整体式铸铁结构造型，底部预留了地脚安装孔位，安装时只需按照底座轮廓预留对应的操作空间，即可满足日常上下料、操作维护的空间需求，设备整体重心集中在底座与立柱衔接区域，正常运行时的稳定性有充足保障，无需额外做复杂的地基加固处理，适合在楼层车间、小型加工门店这类场地条件有限的场景布置。主轴部分的结构还原了进给手柄的操作逻辑，手动进给手柄布置在主轴箱侧方，操作人员可通过手柄控制主轴的快速进给与工作进给，适配不同加工工序的操作需求，立柱与底座的连接采用刚性衔接结构，可承受铣削加工时的侧向切削力，避免加工过程中出现结构振颤影响加工精度。

　　冷却系统的管路布局在模型中也做了对应体现，冷却喷嘴朝向主轴刀具位置，可在加工时输送切削液完成刀具冷却与排屑，附属的冷却液箱集成在底座内部，无需额外占用外部安装空间。这款模型可用于设备选型阶段的结构展示、机加工实训教学的结构讲解、车间布局规划的设备占位参考，也可作为同类小型立式机床改型设计的基础参考框架，帮助设计人员快速梳理立式钻铣床的结构组成、部件装配关系，减少前期方案阶段的重复建模工作量。在做设备布局规划时，可基于该模型的外轮廓尺寸，预留操作位、工件上下料通道、维护拆卸空间，避免后期设备进场后出现空间不足的问题；在做教学演示时，可通过模型拆解展示立柱、主轴箱、十字滑台、底座、传动系统的装配关系，让学员快速理解立式钻铣床的运动逻辑与结构组成。
