屋顶安装式双灯头户外照明装置结构

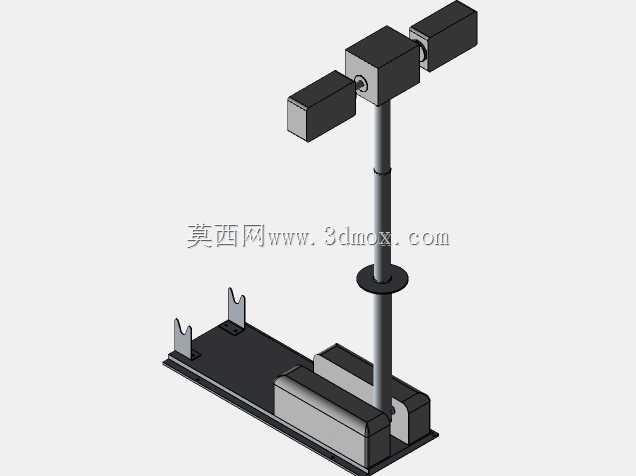

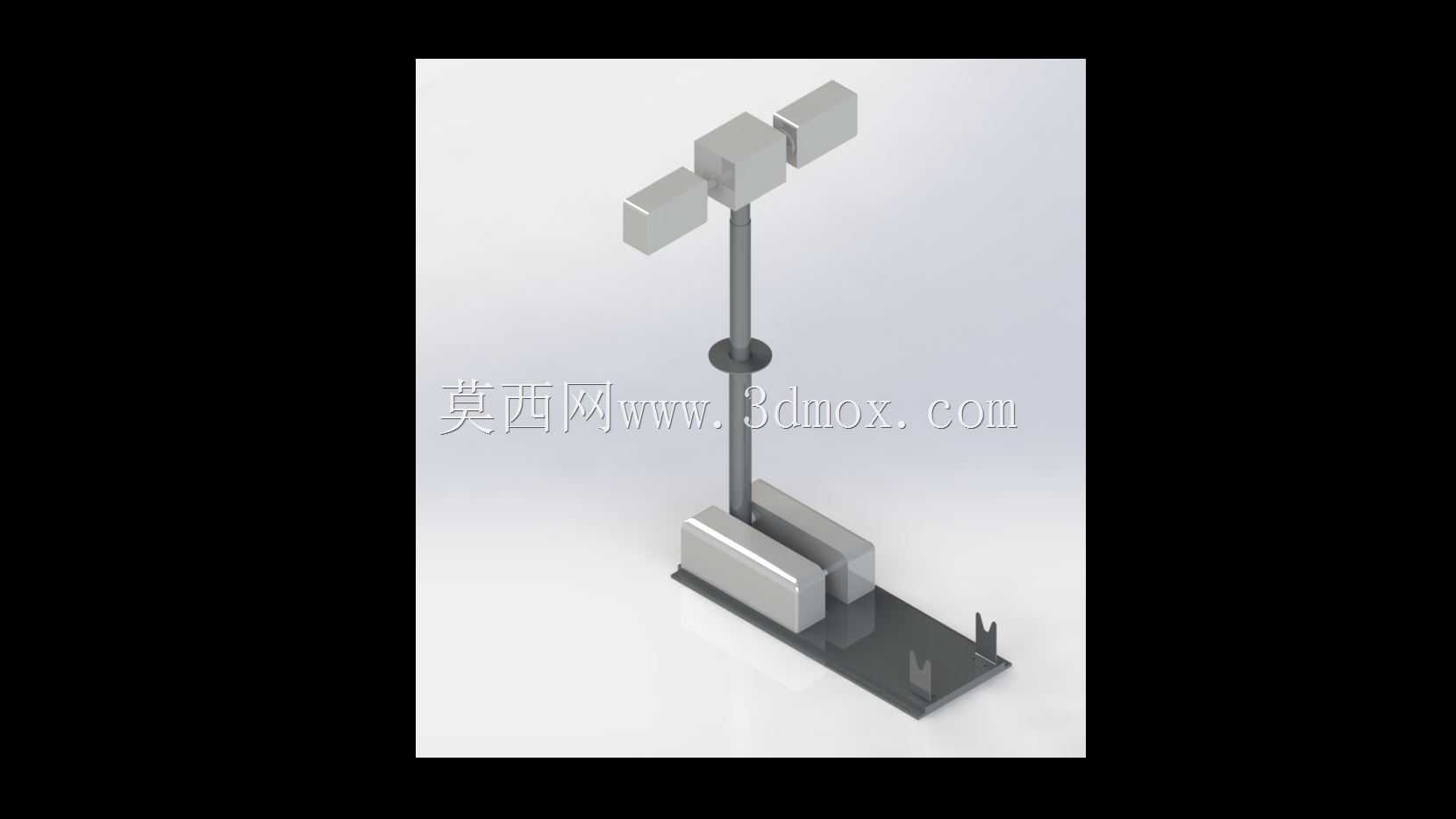

　　这款屋顶安装的照明装置，主要面向低矮工业厂房屋顶、配套设备站房屋顶、户外临时作业棚顶的局部补光场景设计，区别于常规高杆道路照明，它的安装基面是已建成的硬质屋面结构，不需要单独开挖地埋基础，适配彩钢瓦屋面、混凝土平顶屋面的后期加装需求，尤其适合厂区内部巡检通道上方、屋顶设备检修作业区的定点照明布设。从结构组成来看，整套装置分为底部安装固定座、立式支撑杆、中部限位挡圈、顶部双灯头安装座四个核心部分，底部固定座采用带折边的平板式结构，平板上预留的两个U型开口槽，是专门为屋面压条、抱箍固定预留的安装位，不需要在屋面打孔穿螺栓，能最大程度避免破坏屋面防水层，折边结构可以卡在屋面的凸起肋条上，抵消横向风载带来的滑移趋势，固定座上方的配重块槽位，

　　可以根据当地风压等级加装配重块，进一步提升安装稳定性，不需要额外做拉索固定。立式支撑杆采用等径直杆结构，杆身表面做了钝化防锈处理，适配户外高湿、高盐雾的使用环境，杆身中部的圆形挡圈，一方面是作为线缆穿设时的防磨限位结构，避免杆内穿引的供电线缆在风振作用下与杆口反复摩擦破损，另一方面也可以作为后期维护时的攀爬借力限位，防止维护人员脚滑直接滑落至底座位置。顶部的双灯头采用对称式悬臂布局，两个灯头分别向两侧水平延伸，相比单灯头结构，它的照明覆盖范围是同高度单灯头的1.7倍左右，不需要额外增加灯杆高度就能覆盖更宽的作业通道，灯头与安装座之间采用可调角度的铰接结构，可以根据实际照明区域的位置，调整灯头的俯仰角度，

　　避免光线直射作业人员视线产生眩光，也能针对性照亮设备操作面的细节区域。在安装边界设计上，整套装置的底部安装座投影尺寸控制在较小范围内，不会占用过多屋面的检修通道空间，支撑杆的高度经过优化，既避免了高度过低导致照明范围不足，也不会因为过高导致风阻过大，在常规12级阵风的工况下，搭配标准配重块就能满足结构强度要求，不需要额外做加固处理。设计过程中优先考虑了后期维护的便捷性，所有连接部位都采用标准紧固件连接，灯头模块可以单独拆卸更换，不需要整体拆除杆体，供电线缆从杆体内部穿设，全程没有外露线缆，避免了户外环境下线缆老化、被鸟类啄损的问题，底部固定座的安装孔位采用通用化尺寸设计，适配市面上绝大多数屋面固定夹具的安装尺寸，

　　不需要现场二次打孔加工，拿到现场就能直接完成固定安装。从实际使用的角度出发，这款照明装置的结构没有多余的装饰性部件，所有结构特征都服务于安装便捷性、使用稳定性、维护便利性三个核心需求，双灯头的布局也能减少同一片区域需要布设的照明点位数量，降低屋面布线的整体工作量，杆体与底座之间采用插接式固定，安装时只需要将杆体插入底座的定位套筒，拧紧侧面的紧定螺钉就能完成组装，不需要现场做焊接作业，完全适配屋面动火作业受限的施工场景。
