弯管检测专用管道量规结构设计

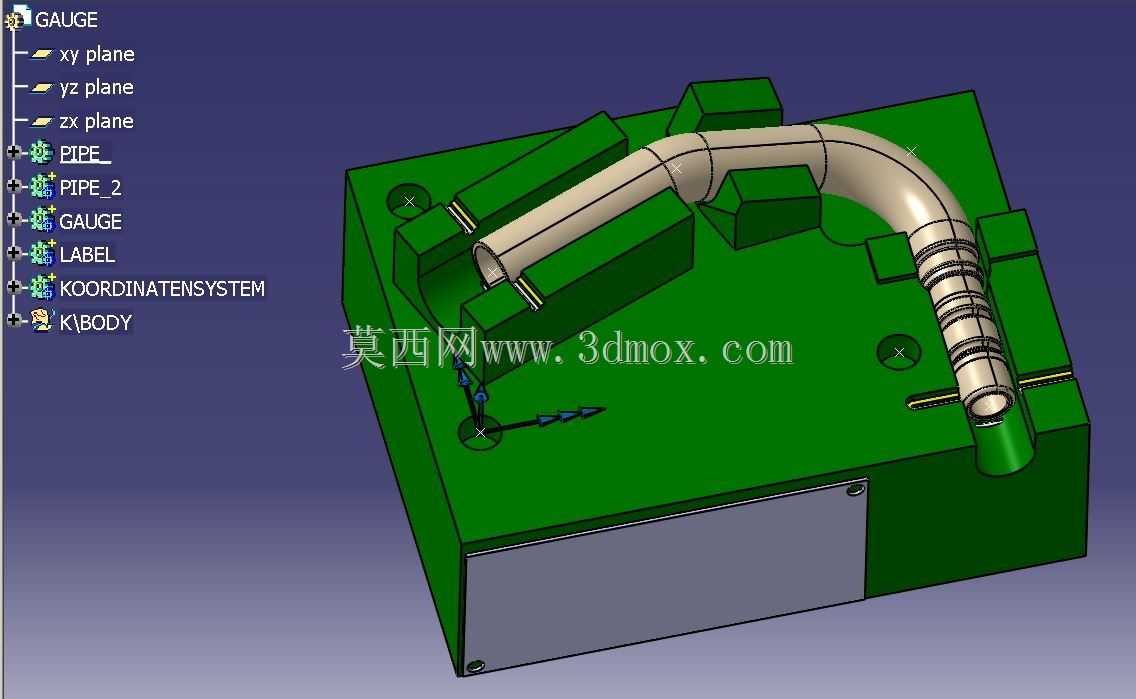

　　在汽车管路、液压气动系统、制冷管路的批量生产环节，弯管类零件的空间走向一致性、接口位置精度直接影响后续装配效率，一旦管路成型角度偏差、端头位置超差，总装时就会出现接口错位、密封面贴合不严、管路与周边部件干涉的问题，传统靠三坐标抽检的方式效率极低，无法匹配产线全检的节拍要求，这类管道专用量规就是为解决这一现场痛点开发的专用检具。这套量规的基座采用整体式块状结构，作为整个检具的定位基准，基座上加工有与弯管外形完全仿形的定位槽，槽体的轮廓度公差控制在被测管路公差的1/5到1/10区间，保证检具本身的精度传递可靠性，基座上的仿形槽完全复刻合格弯管的三维空间走向，检测时仅需将成型后的弯管放入槽内，观察管路与槽体的贴合间隙、两端接口的位置偏差，

　　就能快速判断零件是否合格，整个检测过程不超过10秒，完全适配产线工位的全检需求。设计这套量规时，首先要明确被测管路的所有管控尺寸：包括两个端头的相对坐标位置、弯管的各段弯曲半径、空间转角、端头的轴向伸出长度，同时要考虑取放件的操作空间，仿形槽的深度设置为管路直径的1/2到2/3，既保证定位时不会出现管路侧翻偏移，又能让操作人员快速取放零件，不会出现卡滞问题。基座上预留的两个小型定位凸台，是对应管路上的固定卡扣安装位，检测时可以同步验证卡扣位的相对位置是否符合装配要求，避免出现管路走向合格但安装卡扣位置偏移，导致装车后无法固定的问题。基座侧面的可拆卸盖板设计，是为了在量规日常维护时，可以快速清理落入仿形槽内的铝屑、塑料碎屑等杂物，

　　避免杂物垫在管路下方导致检测误判，盖板通过沉头螺钉固定在基座侧面，安装后表面与基座齐平，不会突出干涉零件取放。量规的基座边角全部做了C2倒角处理，避免操作人员取放件时被锐边划伤，基座底部做了防滑处理，可以直接放置在工位台面上使用，也可以通过基座上预留的安装孔固定在专用检测台架上，适配不同的工位布局。从安装边界来看，整套量规的长宽高尺寸适配常规工位的操作空间，不需要额外占用过大的台面面积，量规的重量控制在单人可轻松搬运的区间，方便产线换型时快速更换检具。在功能设计上，这套量规不需要配合其他读数量具使用，属于定性检测专用检具，操作人员不需要具备专业的质检读数能力，仅通过目视观察就能判断零件合格性，大幅降低了工位的操作门槛，

　　同时避免了人为读数带来的检测误差。量规的仿形槽入口处做了微小的导向倒角，即使零件存在微小的成型偏差，也能顺利放入槽体，不会出现入口卡滞导致无法判断偏差来源的问题。对于管路端头的密封段位置，量规上对应位置做了环形的限位标记，检测时可以直接观察管路端头的密封段是否落在标记区间内，同步验证端头的轴向尺寸是否合格，不需要额外使用卡尺测量端头长度。在实际生产应用中，这类管道量规除了用于成型后的成品检测，还可以用于弯管设备调试阶段的首件校验，调试设备时将首件弯管放入量规，根据贴合偏差调整弯管机的送料长度、弯曲角度、转角参数，能够大幅缩短设备调试时间，减少试生产阶段的废品率。相比通用的检具，这套专用管道量规完全针对特定型号的弯管设计，没有冗余的调节结构，长期使用的稳定性更好，不会因为调节机构松动导致检测精度下降，日常维护仅需要定期清理槽内杂物、检查仿形面是否有磕碰损伤即可，维护成本极低。
