单通道输入型CAN总线控制单元结构

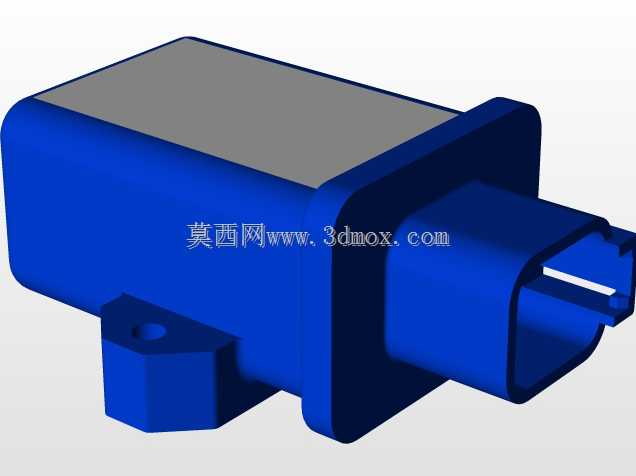

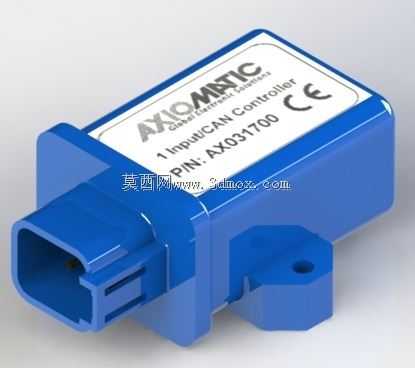

　　在车载电控系统与工业分布式控制场景中，这类单输入CAN控制单元是信号链路里的核心转换节点，日常选型时经常会碰到安装空间局促、接插可靠性不足、防护等级不够的问题，这个结构的设计刚好针对性解决了这类现场痛点。先从安装边界说起，主体采用矩形塑封壳体结构，侧边延伸出带安装孔的固定耳，安装孔为通孔设计，适配M4规格的标准紧固件，安装时不需要额外制作转接支架，直接通过螺栓就能固定在设备舱的钣金安装面或者型材导轨的预留孔位上，固定耳与主体壳体做了一体化的加强筋过渡，避免车辆行驶或者设备运行过程中的长期振动导致固定位开裂，安装后整体突出安装面的高度控制在较低范围，不会和周边的线束、其他电控模块产生干涉。接插端采用了侧向伸出的公端插接头结构，

　　插接头内部做了定位挡边，和对应母端对插时能自动导向，不会出现插针错位弯针的问题，插接头外侧的壳体延伸出一圈防护围边，对插后能覆盖接插配合的缝隙，既可以阻挡日常的灰尘、溅水进入接插位置造成接触不良，也能避免线束拉扯时直接作用在插针上，提升接插部位的抗拉扯能力。壳体主体的上表面为平整平面，没有多余的凸起结构，一方面是方便生产时的壳体注塑脱模，减少模具的抽芯结构，降低量产的制造成本，另一方面平整的表面也方便后期在壳体上丝印引脚定义、参数标识，不会因为曲面导致标识印刷不清或者脱落。从功能实现的角度，这个控制单元的核心作用是把前端单路输入的传感信号，经过内部电路的调理、模数转换之后，按照CAN总线的标准协议打包成报文，

　　上传到整车或者设备的总线网络中，相比传统的点对点接线方式，只需要一组CAN总线双绞线就能完成信号传输，大幅减少了整车或者设备内部的线束用量，也降低了长线传输过程中的信号衰减和干扰问题。设计过程中特意把内部的电路板安装槽做在壳体的中心位置，四周预留了均匀的灌封胶流道，生产时可以通过灌封环氧树脂的方式提升整体的抗震、防潮性能，适合在工程机械、商用车这类工作环境恶劣的场景下使用，不会因为温度交变、湿度变化导致内部电路出现短路或者参数漂移。壳体的边角都做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员的手部或者割破周边的线束绝缘层，另一方面圆角结构也能提升壳体本身的抗冲击能力，

　　碰到外力磕碰时不会像直角结构那样容易出现应力集中导致壳体碎裂。在实际的设备布局中，这类模块通常布置在靠近信号采集端的位置，比如车载的传感器附近、工业生产线的检测工位旁，缩短输入信号的传输距离，减少信号干扰的概率，模块的整体尺寸经过优化，宽度和长度都控制在常规接插件的适配范围内，不需要为了这个模块单独预留过大的安装空间，在做三维布局的时候，可以直接把这个模型导入装配体，核对安装孔位、接插方向和周边部件的间隙，提前规避安装时的干涉问题，不用等到样机试制阶段才发现空间不够或者接插方向不对，大幅缩短结构设计的迭代周期。另外，壳体下方的固定耳位置和接插端的相对尺寸经过精准匹配，安装后接插端的中心高度刚好和常规线束插头的出线高度对齐，线束对插之后不会出现过度弯折的情况，延长线束的使用寿命，也减少了线束应力对接插件的长期拉扯。整个结构没有多余的复杂特征，所有的壁厚都保持均匀，注塑生产时不会出现缩痕、缺料的问题，量产的良率更高，也方便后期的维护拆卸，只需要拧下固定耳上的两颗螺栓就能把模块拆下来，不需要拆解周边的其他部件，售后维护的效率更高。
