奔驰C63AMG排气歧管连接法兰结构

　　这款法兰是适配奔驰C63 AMG车型V8发动机排气侧的核心连接构件，主要承担排气歧管与缸盖排气端口的密封衔接、载荷传递功能，在整车排气系统中属于直接影响动力输出平顺性、排气密封性与NVH表现的关键结构件。从实际装车场景来看，该法兰安装于发动机缸盖排气侧端面，一侧贴合缸盖排气道的密封平面，另一侧对接排气歧管的进气端接口，工作环境长期处于800-1000℃的高温排气冲刷下，同时需要承受发动机运行过程中产生的振动载荷、排气脉冲压力以及不同部件热胀冷缩带来的形变应力，因此结构设计上对平面度、安装孔位同轴度、材料耐热抗形变能力都有极高要求。

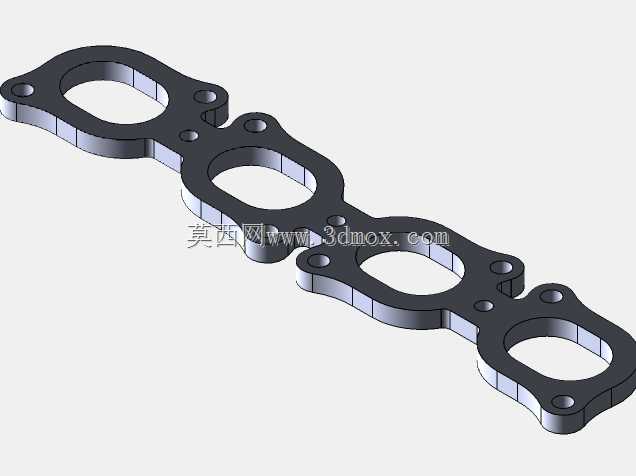

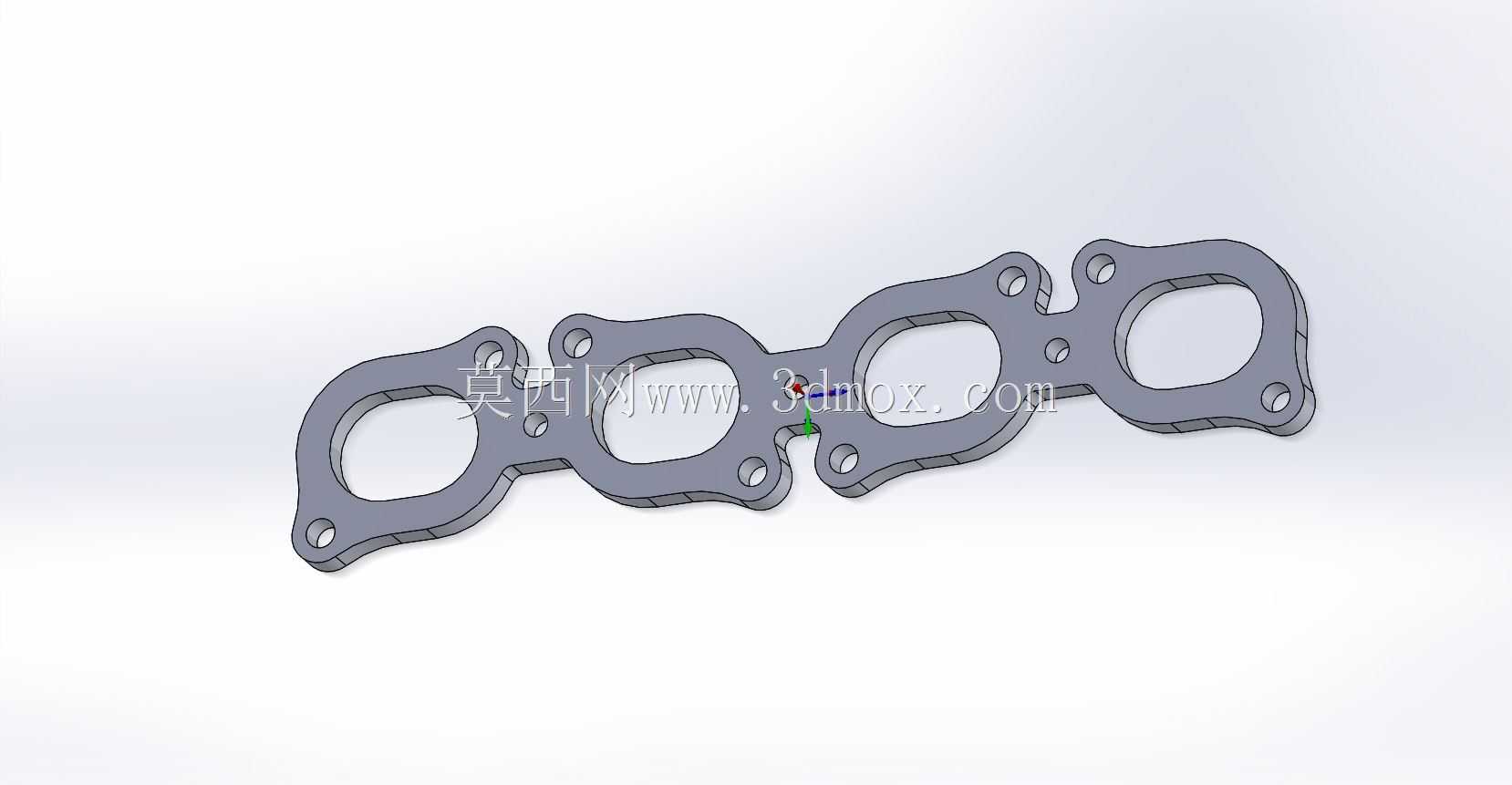

　　从结构设计思路来看，这款法兰采用一体化四孔气道布局，对应V8发动机单侧四个气缸的排气道位置，每个气道轮廓完全匹配缸盖排气道的出口形状，避免气流流通截面突变造成的排气阻力升高，保证各缸排气能够顺畅汇入排气歧管，减少排气干涉带来的动力损失。法兰本体的厚度经过反复校核，既保证足够的刚度避免螺栓拧紧后法兰面翘曲导致密封失效，又控制整体重量不会给发动机排气侧带来额外的载荷负担，符合高性能车型的轻量化设计需求。法兰边缘的安装孔位采用对称式布局，每个气道周边均匀分布螺栓过孔，螺栓拧紧力矩经过严格匹配，保证法兰面各区域压紧力均匀，避免局部压力不足导致的排气泄漏，或是局部压力过大造成的法兰形变、密封垫压溃问题。

　　在安装边界尺寸上，这款法兰的整体长度适配单侧四缸排气道的排布间距，气道之间的中心距完全对应缸盖排气道的设计间距，安装孔的位置度公差控制在0.1mm以内，保证装车时能够与缸盖、排气歧管的安装孔完全对齐，不会出现装配错位的问题。法兰的密封面平面度公差要求控制在0.05mm以内，表面粗糙度达到Ra1.6级别，配合金属多层密封垫能够实现高温工况下的可靠密封，避免高温排气泄漏引发的周边部件老化、舱内异味甚至起火风险。法兰上额外设置的定位小孔，用于装配时的快速定位，减少总装工序的对位调整时间，提升装配效率，同时也能在长期使用过程中限制法兰与对接部件之间的相对位移，避免振动造成的螺栓松动。

　　从实际使用特性来看，这款法兰的气道过渡处采用圆角平滑处理，没有尖锐的棱角结构，一方面减少排气气流的紊流产生，降低排气阻力，帮助发动机在高转速区间获得更顺畅的排气效率，提升动力响应速度；另一方面也减少应力集中点，避免长期高温振动工况下法兰出现裂纹，提升部件的使用寿命。法兰的外轮廓边缘采用去毛刺处理，所有非安装面都做了圆滑过渡，避免装配过程中划伤操作人员或是周边的管线部件。在进行三维建模时，需要重点关注气道轮廓与缸盖排气道的匹配度，安装孔的位置度公差设置，以及法兰面的平面度要求，这些参数直接决定了该部件装车后的实际使用效果，任何一个尺寸的偏差都可能导致密封失效、装配困难甚至排气干涉的问题。对于汽车进排气系统的结构设计人员来说，这类高性能车型的排气法兰设计，需要平衡密封性能、结构强度、轻量化、气流效率等多方面的需求，不能单纯照搬普通民用车型的设计参数，要结合高性能发动机的排气温度、脉冲压力、振动频率等实际工况进行针对性的结构优化，才能保证部件在极限工况下的可靠性。
