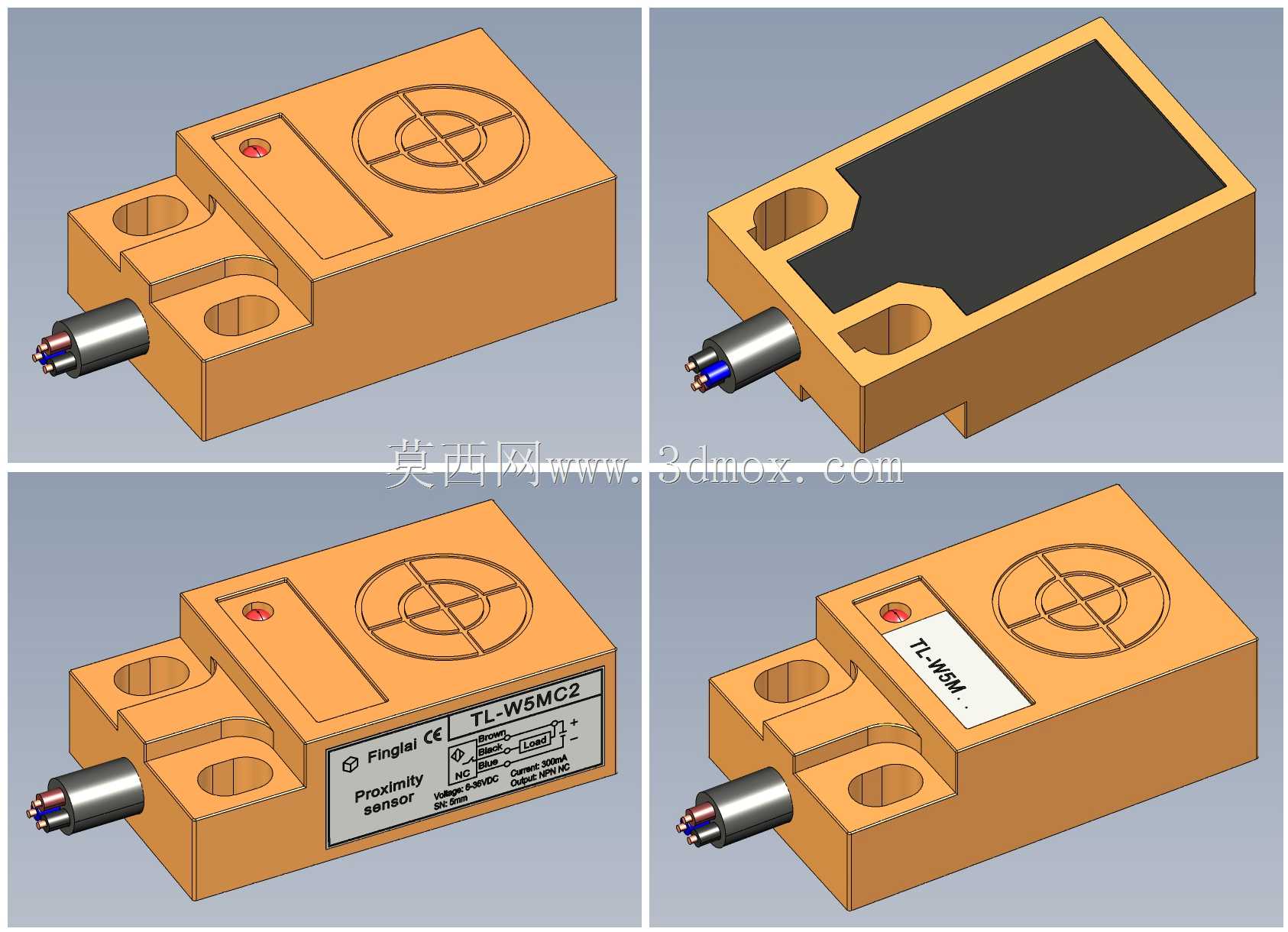

扁平式电感接近开关TL-W5M三维结构

　　做小型桌面CNC铣削设备的Y轴入料口末端限位设计时，最先敲定的检测元件就是这类扁平结构的电感式接近传感器，相比圆柱形接近开关，它的安装高度更低，不会在紧凑的Y轴拖链运动路径上形成干涉，也不用额外加工沉台来容纳传感器本体，直接用两颗螺栓穿过本体两端的安装孔就能固定在铝型材机架的侧面，安装孔的间距是按照常用工业传感器的标准孔位设计的，替换同规格的其他品牌产品时不用重新打孔调整安装位。

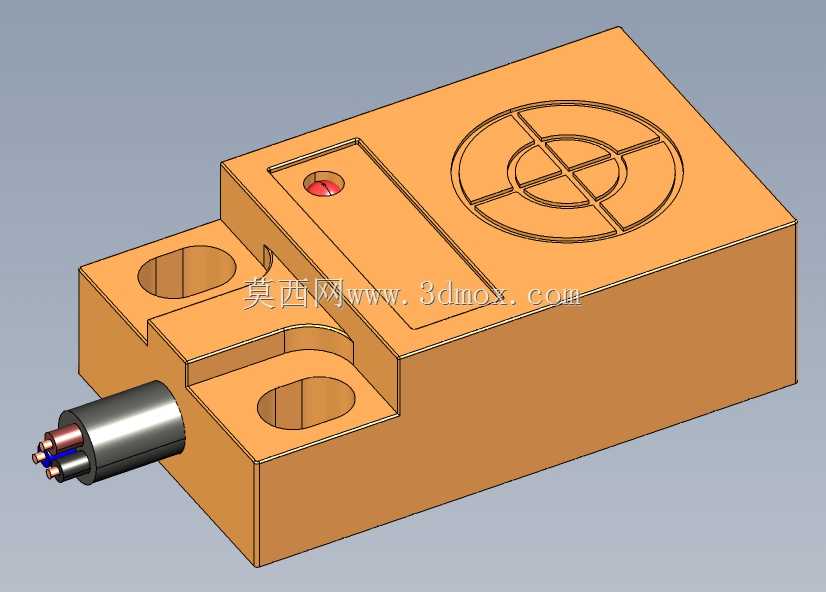

　　这类传感器的检测面是本体上方的圆形感应区域，有效检测距离为5mm，支持PNP、NPN多种输出模式，常开常闭输出可根据实际控制逻辑选型，响应频率能达到0.5kHz，完全满足小型铣床轴类运动的位置检测响应需求，不会出现高速移动时信号漏检的问题。建模的时候没有做那些不影响装配的极小斜角和防水密封槽的细节，这些特征尺寸大多在0.2mm以内，在整机装配仿真时不会对干涉检查结果产生影响，反而会增加模型的面数拖慢装配体的运行速度，核心的安装边界、出线方向、感应面位置、本体外形尺寸都是对照实物和公开的产品尺寸表逐一核对的，保证装配时的尺寸精度。

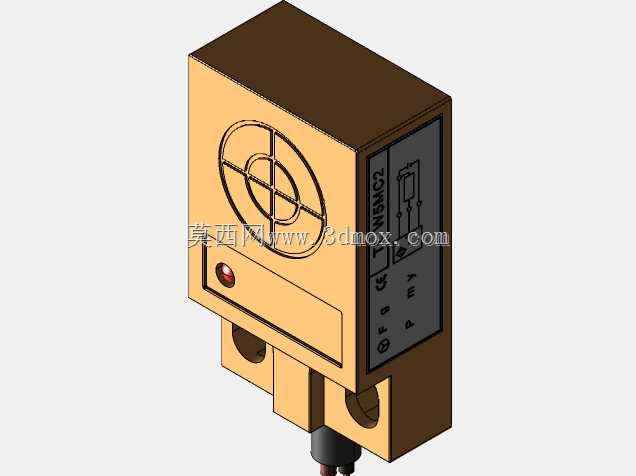

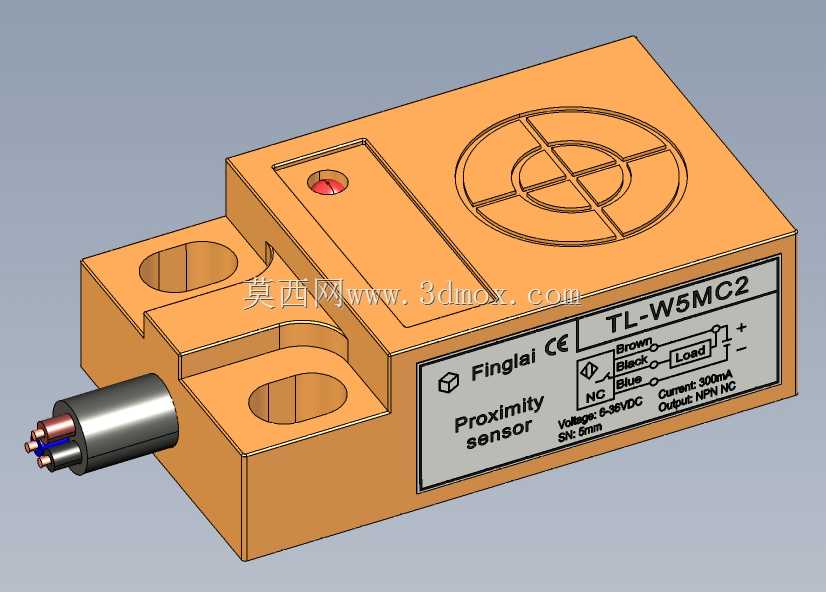

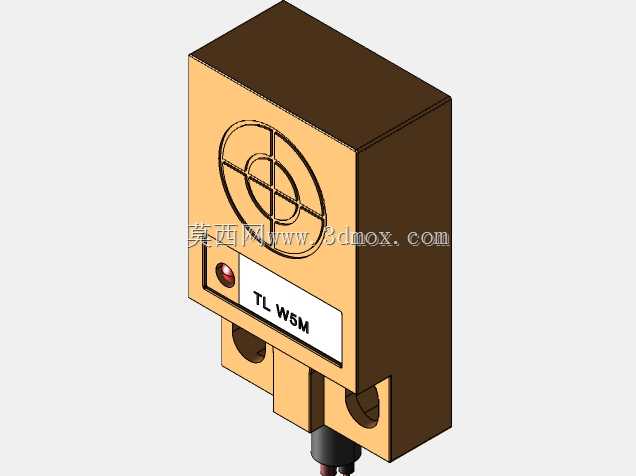

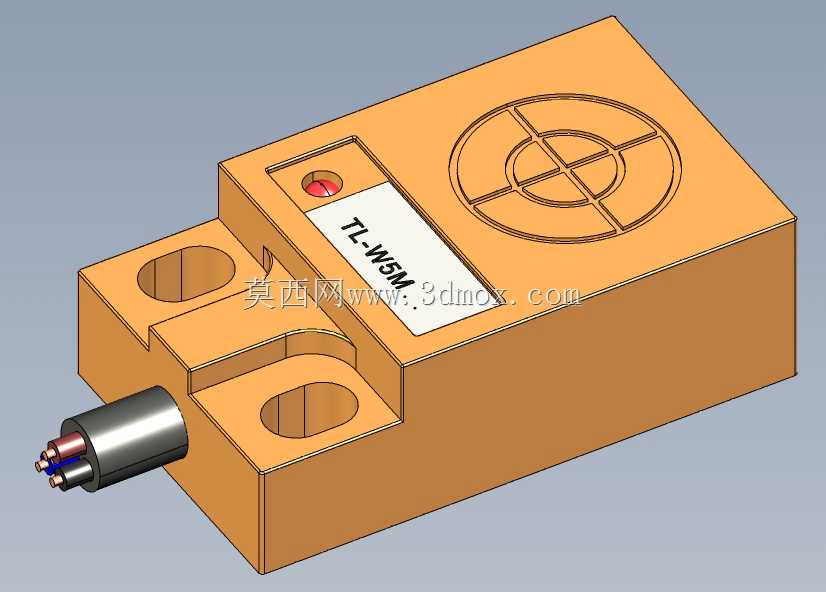

　　从实际应用场景来看，这类扁平电感传感器除了用在小型机床的轴限位，还广泛用在自动化流水线的工件到位检测、工装夹具的工件夹紧确认、滑台的原点位置检测等场景，它的侧面出线方式相比尾部出线的传感器，在安装空间狭窄的位置更有优势，线缆可以顺着安装面的走线槽布置，不会被运动部件剐蹭。传感器本体的外壳是工程塑料材质，建模时还原了外壳上的标签区域、状态指示灯的位置，状态指示灯在感应到金属物体时会亮起，实际调试设备时可以直接通过指示灯判断传感器的工作状态，不用去查PLC的输入点信号，能节省不少现场调试的时间。

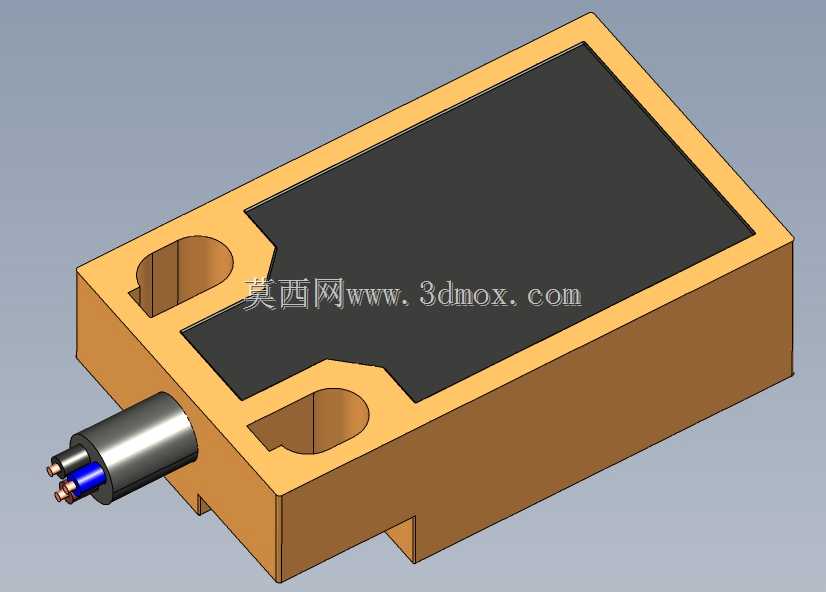

　　建模过程中特意核对了传感器的安装孔直径、安装面到感应面的高度、线缆接头的外径尺寸，这些都是装配时最容易出现干涉的部位，比如线缆接头的外径如果建模尺寸偏小，实际装配时就会发现线缆和旁边的拖链支架碰在一起，需要重新调整安装位置；安装孔的位置如果偏差超过0.5mm，现场安装时螺栓就穿不过去，需要重新扩孔，这些细节都是在多次实际装机踩坑后总结出来的建模重点。传感器的感应区域是按照实际的检测范围做的简化示意，在做设备的检测范围仿真时，可以直接用这个区域来判断传感器的安装位置是否能覆盖需要检测的工件位置，不用再额外添加检测范围的参考特征。

　　这类传感器属于非接触式检测元件，不会像机械限位开关那样因为长期碰撞出现磨损，使用寿命更长，也不会因为接触产生的弹跳出现信号误触发，在有切削液、金属碎屑的加工设备环境中使用时，扁平的外壳表面不容易堆积碎屑，日常维护时只需要擦拭感应面的杂物就能保证检测精度，相比圆柱形传感器的圆弧面，平面的感应面清洁起来更方便，碎屑不容易卡在安装缝隙里。建模时把传感器分成了外壳、感应端、线缆接头三个独立的实体部分，在做装配体的BOM导出时可以直接对应实际的零件分类，也方便后续做工程图的时候拆分零件序号。
