开关柜RMSYS模块M柜体结构设计

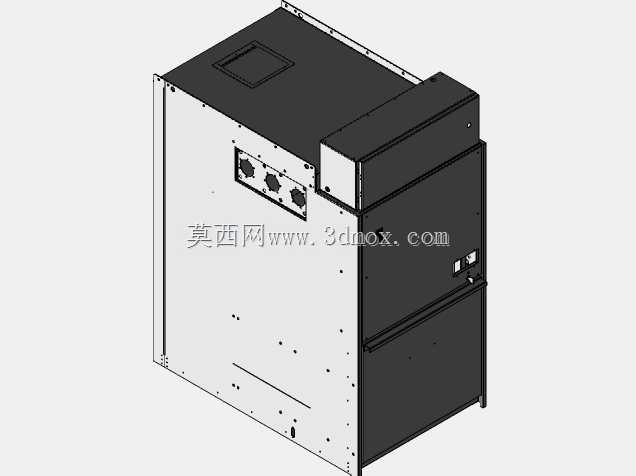

　　在中低压配电系统的现场部署场景里，这类RMSYS模块柜体常作为环网柜、固定式开关柜的核心功能单元载体，承担进线受电、出线馈电、计量保护等核心配电职能，多应用于工业园区配电房、商业综合体变电间、住宅小区箱变等场景，是配电链路里实现电能分配、故障隔离的关键硬件载体。从结构设计逻辑来看，该柜体采用覆铝锌钢板折弯拼接的框架式结构，侧封板、前门板、后封板通过自攻螺钉与拉铆螺母实现可拆卸连接，既满足生产阶段的部件预装便利性，也适配现场运维阶段的器件检修、更换需求。柜体上部预留的方形开口是二次仪表室的观察窗安装位，正面排布的三个带防水胶圈的穿线孔，是一次主回路电缆的进出通道，孔位周边做了翻边强化处理，避免电缆敷设时绝缘层被钢板锐边划伤，

　　同时预留了接地螺栓的安装位，满足配电设备的接地防护规范要求。柜体右侧突出的附舱结构，是独立的二次线缆走线与低压元件安装腔，和主回路高压舱通过金属隔板完全隔离，避免高压回路对二次控制信号产生电磁干扰，同时也能在主回路出现弧光故障时，阻挡高温气体窜入二次舱损坏控制元件。从安装边界来看，该柜体采用底部落地安装方式，底部预留了适配标准槽钢基础的安装孔位，孔位间距匹配行业通用的10kV开关柜安装尺寸，可直接替换同规格的老旧柜型模块，无需额外改造现场基础。柜体前门板的开合角度可达120度，门板内侧预留了二次端子排、指示灯、操作按钮的安装导轨位，门板与柜体框架之间预留了2mm的密封胶条安装槽，闭合后可达到IP4X的防护等级，

　　阻挡粉尘进入柜体内部影响元件使用寿命。设计阶段针对柜体的承重性能做了强化处理，主框架的折弯边做了双层叠边加强，可承载内部安装的断路器、互感器、母排等总重量不超过300kg的电气元件，同时柜体顶部预留了吊环安装孔，满足车间生产、现场安装阶段的吊装转运需求。在母排排布设计上，柜体内部预留了三相母排的固定绝缘子安装位，母排走向遵循上进下出的常规配电布局，相间距满足10kV电压等级的电气安全间隙要求，同时在母排舱与电缆舱之间设置了可拆卸的金属隔板，方便现场施工时进行电缆头制作与母排连接作业。
