双工位子弹成型工装模具结构设计

　　这套模具结构主要应用于小口径金属弹壳类回转体零件的批量成型工序，在轻武器零部件加工、民用射钉器材配套零件生产场景中，这类成型模是保障坯料一次拉延成型精度的核心工装。不同于常规单工位冷冲模，这套结构采用并行双工位布局，可同时完成两枚坯料的同步成型作业，能在不额外增加设备冲压行程的前提下，将单批次成型效率提升近一倍，适配普通开式压力机的安装接口，不需要对现有冲压设备做定制化改造即可直接上机使用。

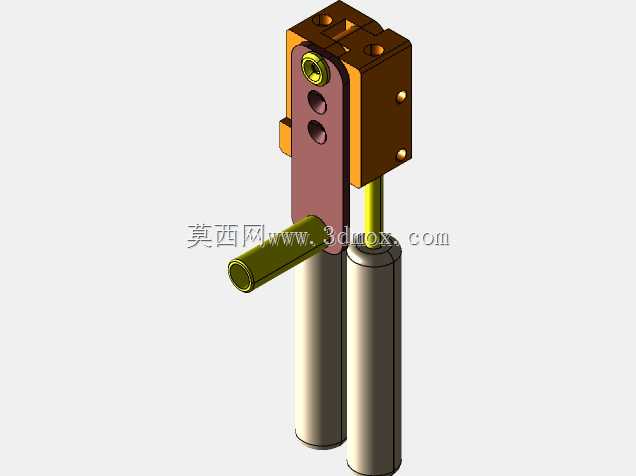

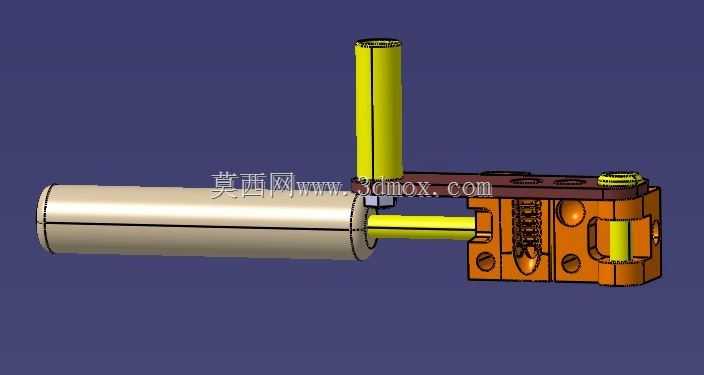

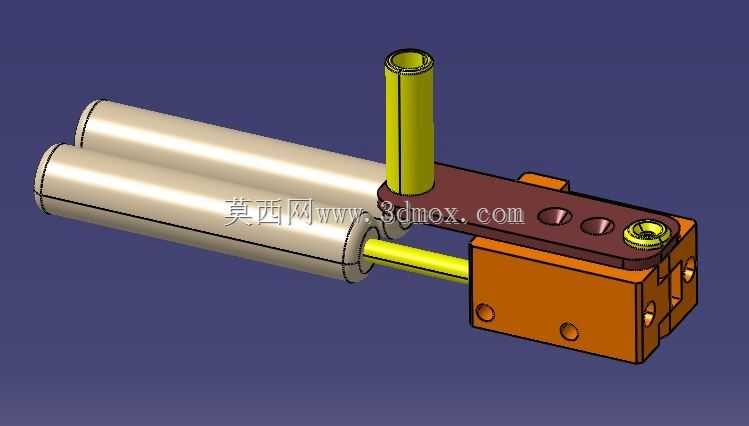

　　从功能特性来看，这套模具集成了坯料定位、芯轴支撑、压边成型、顶料退件四个核心功能模块，模具上的棕褐色压料板设置了三个定位沉孔，可在合模前快速完成坯料的径向定位，避免冲压过程中坯料偏移导致的壁厚不均问题；直立的黄色导向芯轴与水平方向的成型顶杆采用同轴度公差控制在0.02mm以内的间隙配合，成型时芯轴伸入坯料内孔提供全程刚性支撑，从根源上避免薄壁回转体拉延过程中出现的内壁起皱、端口开裂等常见成型缺陷；橙色模座部分集成了内置的复位弹簧结构，开模时顶杆可自动将成型完成的零件从模腔中顶出，不需要人工手动取件，能有效降低操作工人的劳动强度，同时避免取件过程中零件与模腔磕碰产生的表面划痕。

　　设计过程中优先考虑了模具的长期使用耐磨性，所有与坯料直接接触的成型面、导向面都预留了0.3mm的硬质合金涂层堆焊余量，后续量产时可通过表面处理将接触位置硬度提升至HRC62以上，大幅延长模具的刃磨周期。模座的安装边界完全适配常规25吨开式压力机的工作台T型槽间距，底部两个定位销孔的中心距按照通用工装标准设计，不需要额外加工过渡连接板即可完成固定；压料板与模座之间采用两个内六角螺丝连接，同时设置了菱形销做角向定位，拆装维护时不需要反复调整对位，更换磨损的成型镶件只需要松开紧固螺丝即可完成操作，单次维护换型时间可控制在15分钟以内。

　　结构布局上特意将两个成型工位的中心距设置为80mm，刚好匹配人工上下料的操作间距，工人可以单手同时完成两枚坯料的放置作业，不会出现操作干涉；直立的注油导向结构可在设备运行过程中实时给芯轴提供润滑油膜，避免连续高速冲压时芯轴与坯料内壁干摩擦产生拉伤，同时能带走成型过程中产生的局部热量，减少模具的热变形量。整套模具的闭合高度控制在120mm，最大开模行程预留40mm的退件空间，适配绝大多数中小吨位冲压设备的行程参数，不需要调整设备的闭合高度参数即可完成快速换模。模座侧面设置的两个安装孔可外接气吹退料管路，针对批量较大的生产场景，可通过压缩空气将顶出的零件自动吹入接料盒，实现全流程半自动化成型作业，进一步提升生产效率。在成型精度控制方面，模腔的尺寸公差按照IT7级精度设计，成型后的零件外径一致性偏差可控制在0.03mm以内，端口的圆度偏差不超过0.02mm，完全满足后续装配工序的尺寸要求，不需要额外做二次车削修整，可有效缩短零件的整体加工流程。
