5.5x2.1规格面板安装直流电源插座结构

　　日常做小型工控设备、桌面仪器的结构设计时，直流电源输入接口的选型和建模经常是容易被忽略但影响整机可靠性的环节，这次还原的这款面板式直流插座，就是针对设备侧供电输入场景做的全细节结构。这类插座最常见的应用场景，是各类台式检测仪器、小型工业控制终端、外置供电的传感信号采集模块、桌面型实验设备的机身直流供电输入位，替代传统的引线外接方式，让设备外部供电连接更规整，也能避免引线拉扯导致的内部接线松脱问题。

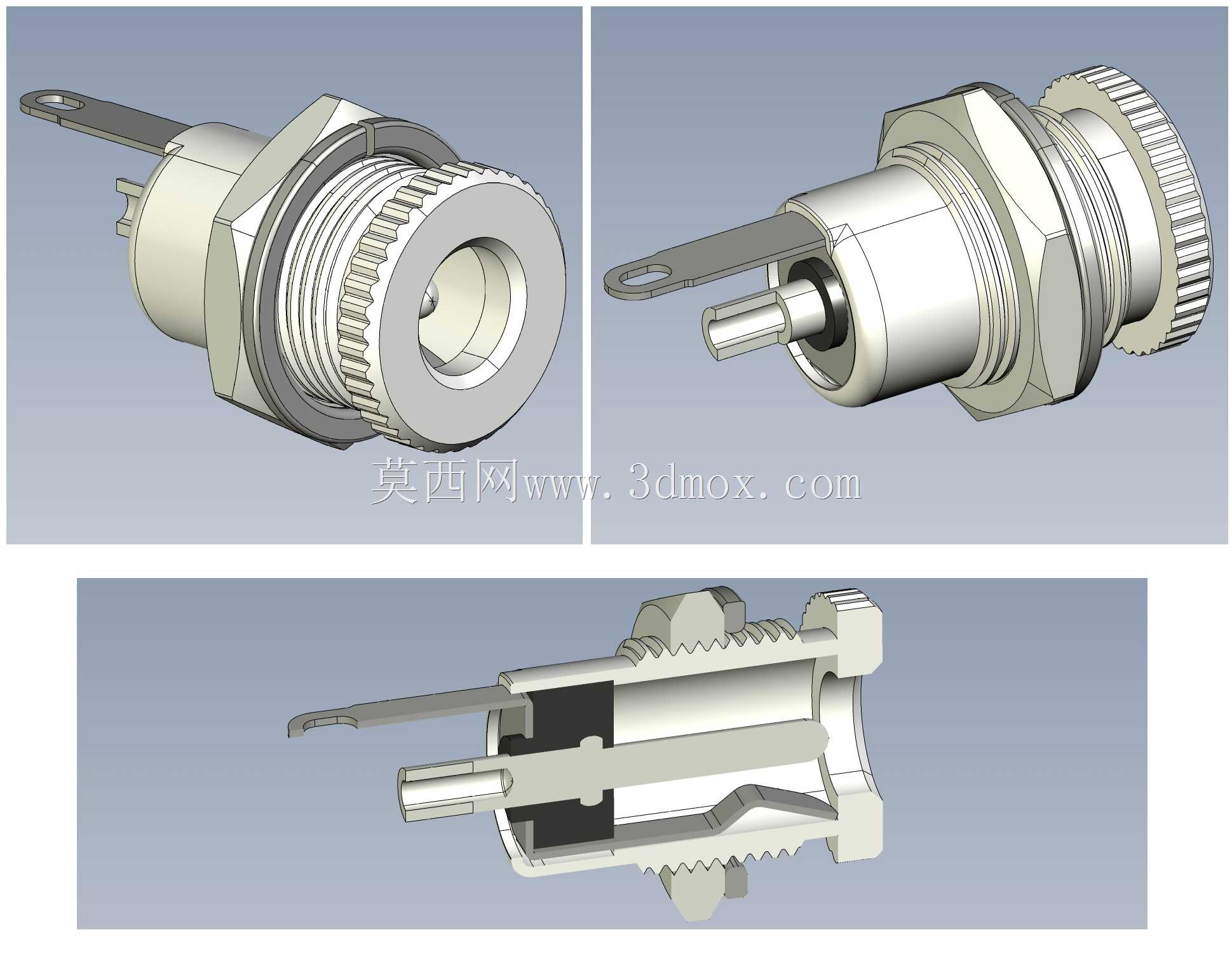

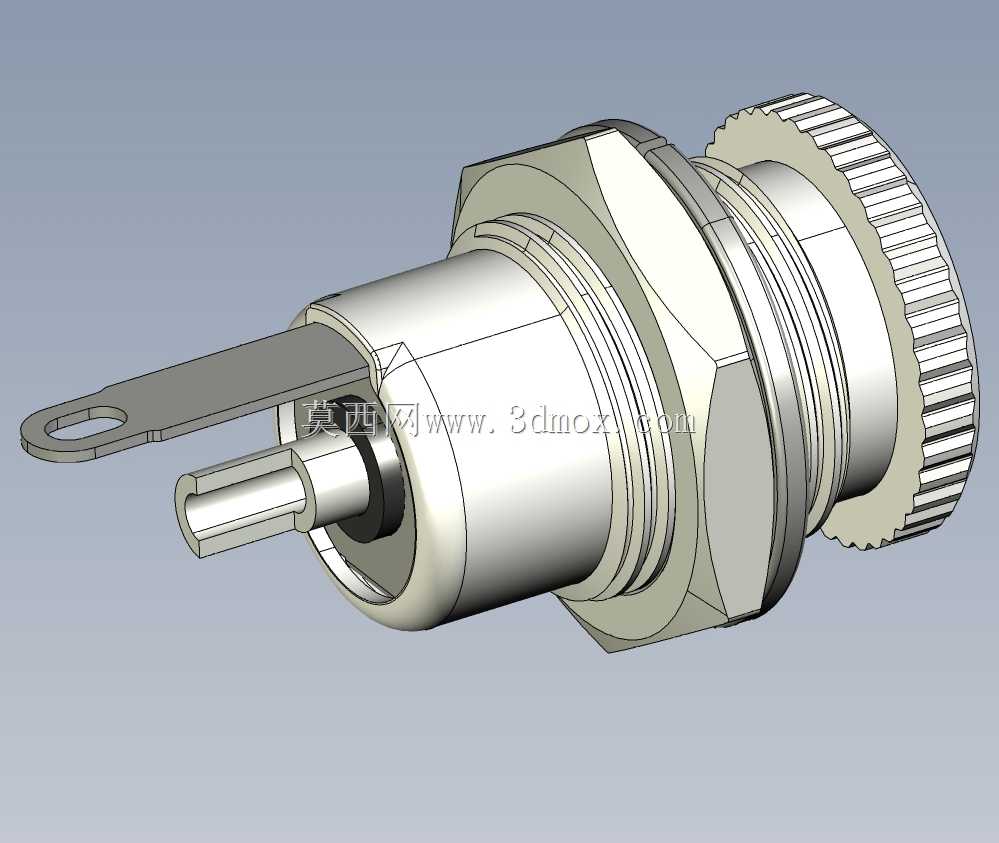

　　从实际使用的功能特性来看，这款插座采用金属外壳结构，相比常见的塑料外壳DC座，抗机械冲击能力更强，在设备频繁插拔电源插头的使用场景下，不容易出现外壳开裂、固定位松垮的问题。插座的接触端采用中心插针加外围接触环的结构，适配市面上通用的5.5mm外径、2.1mm内径的直流电源插头，额定承载能力可以满足30V电压等级下5A的电流传输需求，足够覆盖绝大多数小型低压直流供电设备的功率要求。尾部的两个焊片引脚，分别对应正极和负极回路，中心插针连通的引脚为正极，外壳侧延伸的焊片为负极，引脚长度和开孔位置适配常规的PCB板焊接或者导线直接焊接的装配工艺，不需要额外做转接结构。

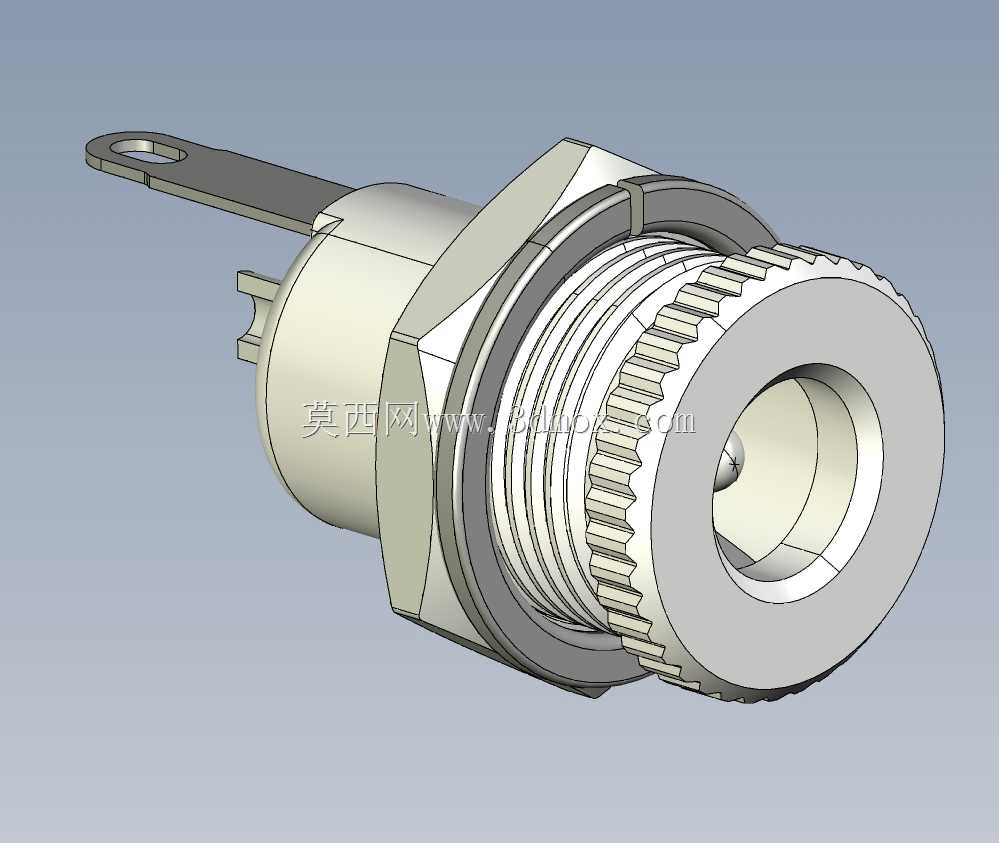

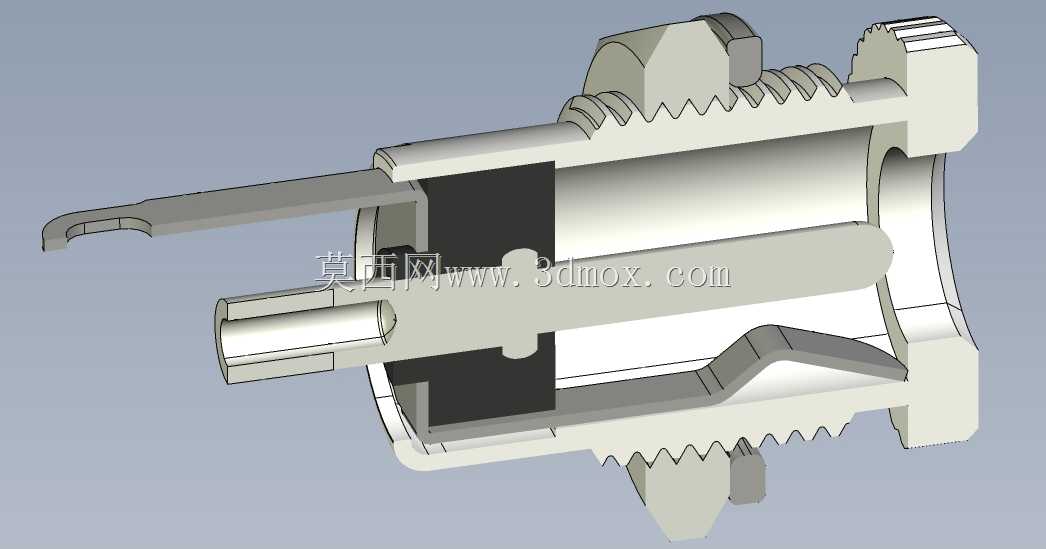

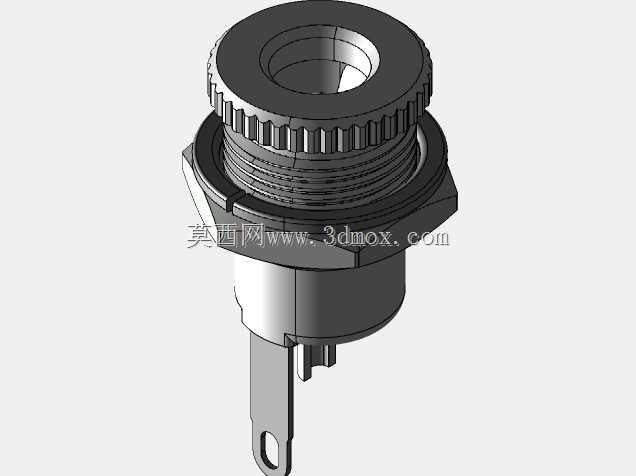

　　设计建模的过程中，首先要明确的是安装边界尺寸，这款插座采用面板开孔穿装的固定方式，安装螺纹的外径匹配标准面板开孔尺寸，装配时从面板正面将插座主体穿入开孔，背面通过配套的六角螺母锁紧固定，螺母的压紧面带有防滑齿结构，锁紧后可以避免插座在频繁插拔的过程中跟转松脱。前端的滚花纹理外圈，一方面是作为装配时的辅助受力位，另一方面也能在插座安装完成后，和面板表面形成视觉上的层次区分，同时滚花的凹凸结构也能减少插头插拔时的打滑问题。内部的绝缘衬套结构是建模时需要重点还原的部分，绝缘件将中心正极插针和外围金属外壳完全隔离开，避免正负极之间出现爬电或者短路问题，内部的接触弹片结构也做了等比例还原，弹片的弯折角度和弹性行程完全匹配实际插头插入时的接触压力，既能保证插头插入后接触电阻稳定，不会因为设备振动出现接触不良的断电问题，也能保证插拔力度在合适的区间，不会出现过紧难插或者过松容易脱落的情况。

　　从安装配合的尺寸细节来看，插座穿入面板后的螺纹段长度，适配1.5mm到3mm厚度的设备面板，不管是常见的塑料设备外壳还是薄金属钣金面板，都能通过螺母可靠锁紧，不需要额外增加垫片调整间隙。插座前端伸出面板的高度控制在合理范围，不会因为突出过多影响设备整体外观，也不会因为突出过短导致插头无法完全插合。尾部的焊片引脚距离插座安装定位面的高度，预留了足够的导线焊接或者PCB板插装空间，不会出现装配时引脚和面板干涉、焊接操作空间不足的问题。另外，插座的金属外壳部分在装配完成后可以和设备的机壳地连通，在有电磁屏蔽要求的设备场景下，能够将供电回路的干扰通过机壳导走，提升设备的电磁抗干扰能力，这也是全金属结构DC座相比塑料外壳插座的一个隐性优势。

　　在做整机结构适配的时候，需要注意面板开孔的公差控制，开孔直径要和插座的安装螺纹外径留0.1mm到0.2mm的装配间隙，既方便安装时穿入，也不会因为间隙过大导致插座安装后歪斜。另外在内部布局的时候，插座尾部的焊接位置要和周边的其他元器件留至少3mm的安全距离，避免焊接时的热量传导损坏周边器件，也避免引脚和其他金属结构出现短路风险。这款插座的内部结构还做了防反插的物理限位吗？其实常规DC插头本身就有极性防呆设计，反插是无法插入的，所以插座本身不需要额外做防呆结构，只要保证内部极性和引脚的对应关系准确即可。建模的时候还原了内部的绝缘隔层、接触弹片、锁紧螺纹、滚花外圈、焊片引脚等所有细节，不管是用来做整机的装配干涉检查，还是做结构件的受力模拟，都能直接调用，不需要再额外做结构简化。
