LBE-04NU2型NPN常闭感应接近传感器

　　这款非嵌入式方形感应接近传感器，是小型自动化设备行程限位、工件到位检测场景里的常用检测元件，尤其适配小型CNC铣削雕刻设备的Z轴末端限位场景，也可在小型工作台送料机构、工装夹具到位检测、流水线小件计数等工位承担非接触式检测任务，相比机械接触式行程开关，它没有机械碰撞磨损，响应速度更快，长期运行的可靠性更高，能在多尘、有少量切削液飞溅的工况下稳定工作。

　　从功能特性来看，该传感器为NPN输出型常闭规格，感应检测距离为4mm，防护等级达到IP68，可适应车间内常见的切削液喷淋、金属粉尘附着的恶劣工况，工作响应频率可达1000HZ，能够匹配快速往复运动的机构检测需求，不会出现高速移动下的信号漏检问题；供电适配10-30VDC宽电压范围，最低可在6V供电场景下正常工作，适配绝大多数工业控制器、PLC的直流输入端口，出线端为多芯电缆，单芯导体截面积2平方毫米，线缆抗拉扯能力强，适合设备内部走线时的拖拽、弯折工况，长期使用不容易出现线芯断裂的问题。

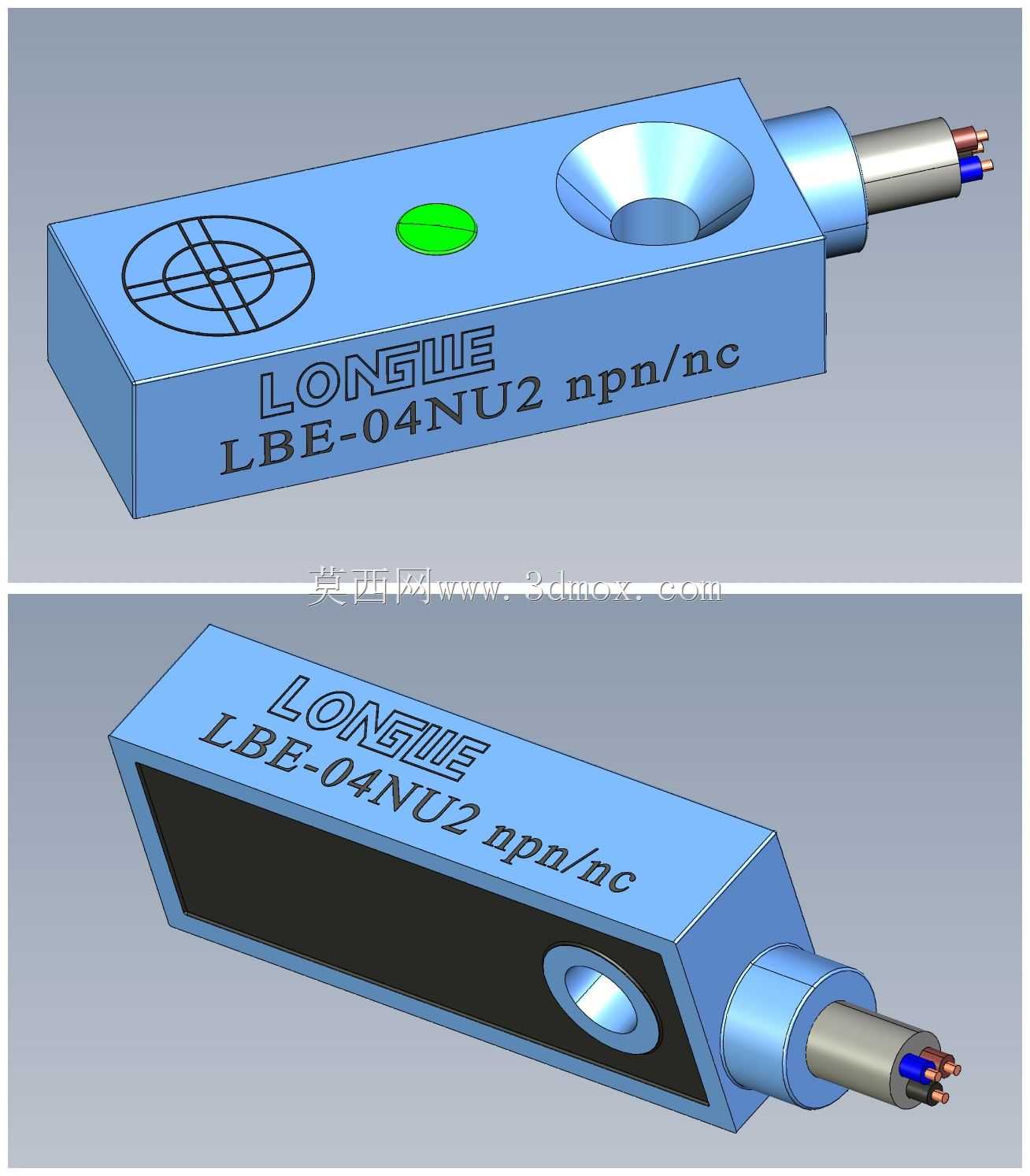

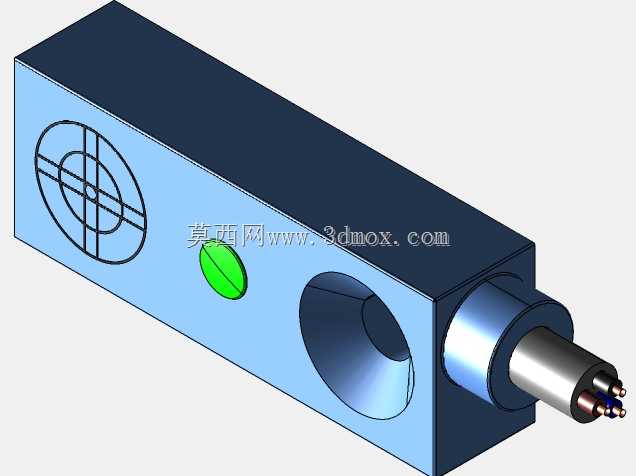

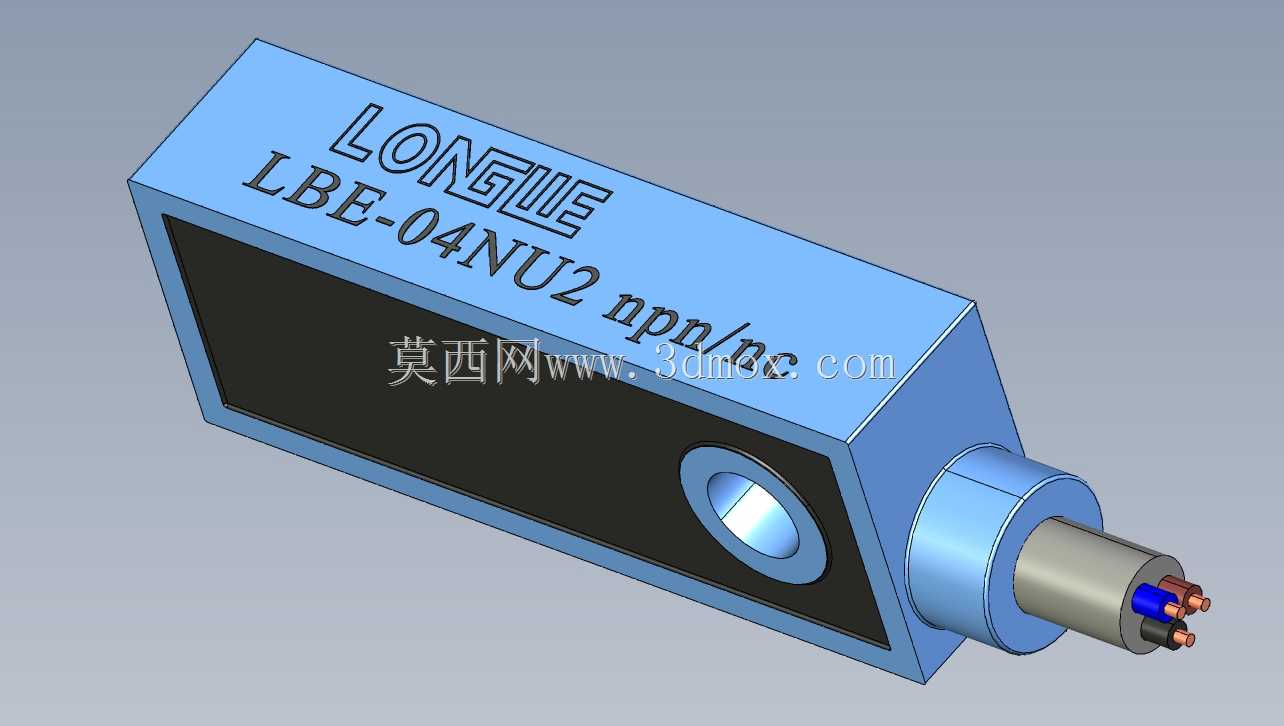

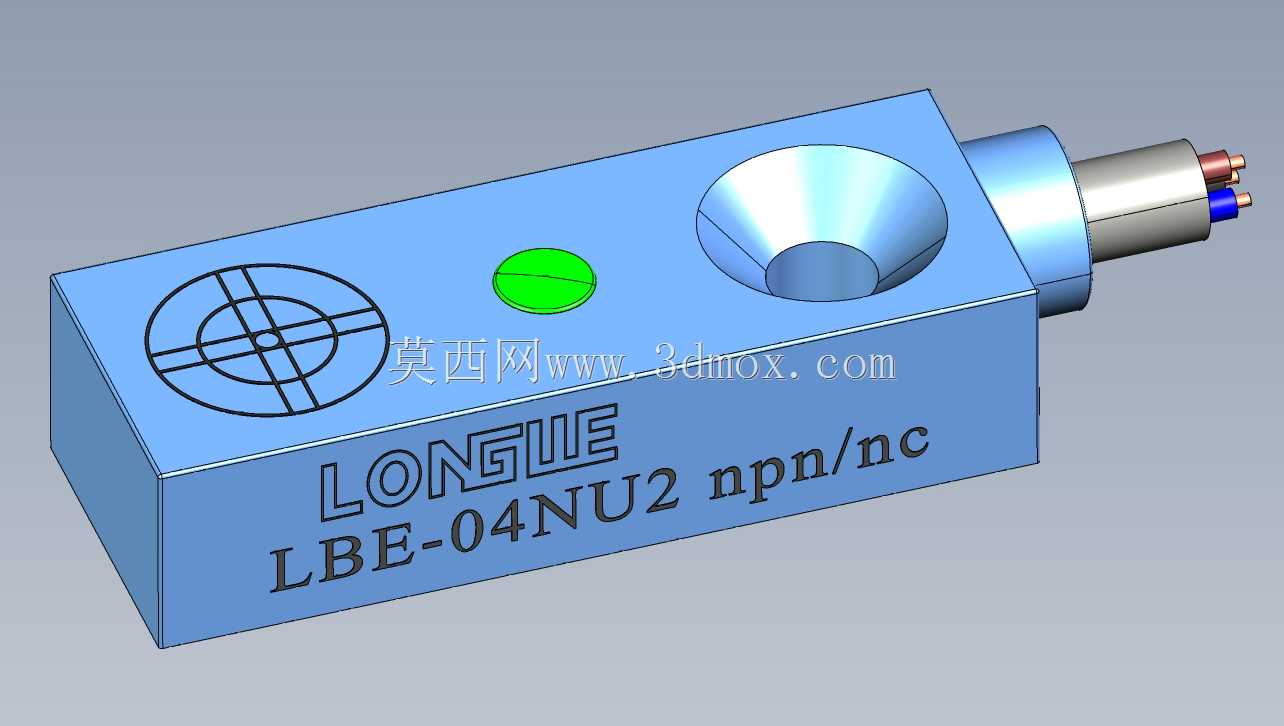

　　设计建模过程中，主体尺寸完全参照官方产品 datasheet 标注参数，同时结合实物测绘的实测尺寸做校准，主体外形为扁平方形结构，整体外形尺寸为6.4mm×10mm×27.30mm，属于小体积方形接近传感器，适合安装空间局促的紧凑机构中；主体上预留的沉头安装孔，可直接通过M3规格的内六角螺丝固定在设备安装面上，安装时不需要额外加装固定支架，直接锁付即可完成安装，安装孔的位置公差按照实际装配需求做了适配，预留了合理的安装调整间隙，方便现场安装时微调传感器的前后位置，匹配最佳的感应距离。建模时对产品表面的品牌标识、型号丝印、状态指示灯位置都做了还原，顶部的绿色状态指示灯区域做了单独的特征区分，出线端的电缆外被、内部线芯的分色都按照实物做了建模还原，方便后续做设备布线的干涉检查时，能够直观看到线缆的出线方向与占用空间。

　　需要注意的是，建模过程中省略了产品外壳上尺寸极小的斜角拔模特征，这类特征尺寸通常在0.1mm以内，对整体装配干涉检查、安装尺寸核对没有影响，不会影响结构设计阶段的选型校核工作。传感器的感应面位于产品端部的平面区域，安装时需要将感应面正对被检测的金属工件，感应面与被检测金属件的正常工作间隙需要控制在0-3mm以内，预留1mm的安全距离，避免机构运动过程中碰撞到传感器端面，造成传感器外壳损坏。在小型CNC雕刻机的Z轴限位场景中使用时，可将传感器固定在Z轴滑台的侧边，感应块固定在Z轴的运动拖板上，当Z轴向下运动到极限位置时，感应块进入传感器的检测范围，传感器输出信号给控制系统，切断Z轴的进给动力，避免主轴碰撞到工作台面，相比传统的机械限位开关，它不需要接触撞块，不会因为长期碰撞导致开关移位或者触点氧化失效，大幅降低设备的维护频率。在3C小件组装的自动化送料轨道上，这款传感器也可用来检测轨道内是否有工件通过，因为响应频率高，即使工件快速通过轨道，也能准确输出检测信号，不会出现漏计数的问题，小体积的优势也让它可以安装在狭窄的轨道侧壁，不会占用过多的机构空间。建模时还考虑了传感器的安装边界，传感器出线方向为轴向直出，安装时需要在出线端预留至少30mm的线缆弯曲空间，避免线缆过度弯折导致线芯断裂，传感器主体周边5mm范围内尽量不要布置其他金属构件，避免干扰传感器的检测磁场，造成误触发的问题。
