10W功率COB集成LED光源结构设计

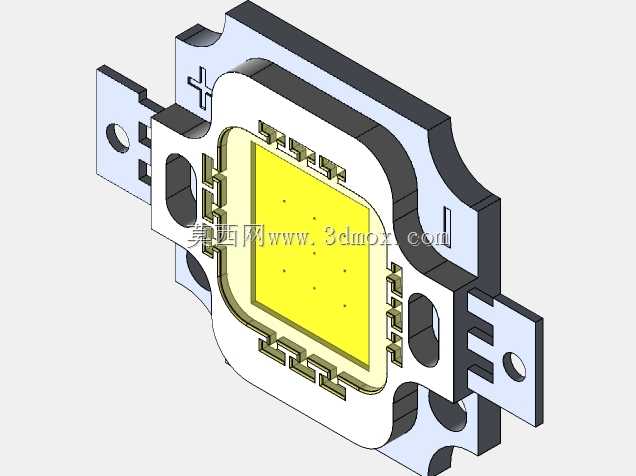

　　这款10W功率的COB集成LED光源，是面向工业照明、商用补光、户外投光类设备开发的核心发光组件，在实际工程应用中，常被作为投光灯、工矿灯、植物补光灯、设备工作照明灯的核心发光单元，适配需要高流明输出、小发光面的照明场景，相比传统分立式LED灯珠排布的方案，COB封装的形式能在更小的发光面积内实现更高的光通量输出，同时减少光线重影问题，提升配光设计的便利性。从结构设计层面来看，该光源采用带固定耳的方形基座结构，基座主体选用高导热系数的铝合金材质作为散热基底，直接与外部散热器贴合，能快速将芯片工作产生的热量传导出去，避免PN结温度过高导致的光衰加剧、寿命缩短问题。发光区域位于基座中心位置，采用多颗LED芯片阵列绑定在导热基板上，

　　外围通过白色耐高温封装胶围出方形发光区，既可以阻挡芯片侧方漏光，提升正面出光效率，也能对绑定的金线起到物理防护作用，避免组装过程中剐蹭导致的线路断裂。基座两侧延伸出的安装耳上预留了对称的安装孔位，安装孔的位置公差控制在±0.1mm范围内，既可以通过M3螺丝直接锁附在散热器表面，也能适配常见的COB光源固定卡扣，安装时不需要额外定制转接件，能直接匹配市面上多数10W级COB光源的安装位，替换兼容性较强。电极引出端设计在基座的侧边，区分正负极标识，其中正极位置印有十字标识，避免组装时接反正负极导致的光源烧毁，电极焊盘采用镀银处理，既可以通过耐高温导线焊接供电，也能适配弹片式接触供电的灯具结构，组装方式灵活。在设计建模过程中，

　　重点考量了散热路径的结构合理性，基底与发光芯片接触的位置做了平面度管控，装配面粗糙度要求达到Ra1.6以下，保证导热硅脂涂覆后能填充微小间隙，降低接触热阻；封装胶的高度略高于芯片表面0.2mm，既保证对芯片和金线的完全覆盖防护，又不会因为胶层过厚导致光线出射时的损耗增加。安装边界方面，该光源整体外形的最大对角线尺寸适配直径30mm的安装空间，安装耳的突出长度控制在5mm以内，不会占用过多灯具内部的结构空间，发光面的中心与安装孔位的中心保持同轴，方便后续配光透镜的安装对位，透镜安装后不会出现偏心导致的光斑偏移问题。实际使用中，该光源的工作电流适配300mA-900mA的恒流驱动供电，在额定10W功率下工作时，

　　基座表面温度控制在60℃以内时能保证长期稳定工作，结构设计上预留了0.3mm的公差余量，能适配不同厂家生产的同规格透镜、固定压圈，不需要针对单个零件做适配修改，能有效缩短灯具产品的开发周期。建模过程中对封装胶层、散热基底、电极焊盘、安装固定位都做了独立的零件拆分，方便结构工程师在做灯具整体设计时直接调用，也可以根据实际功率需求调整芯片阵列的排布，修改发光面尺寸快速衍生出不同功率规格的同系列光源模型。
