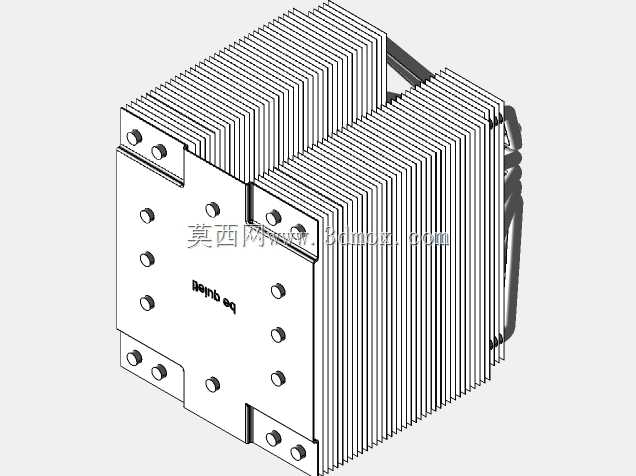

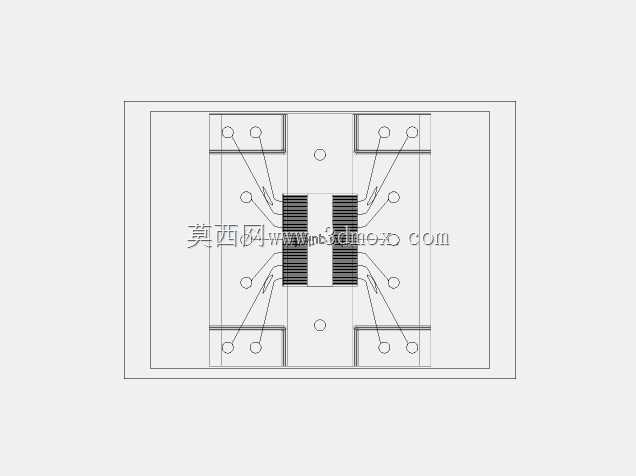

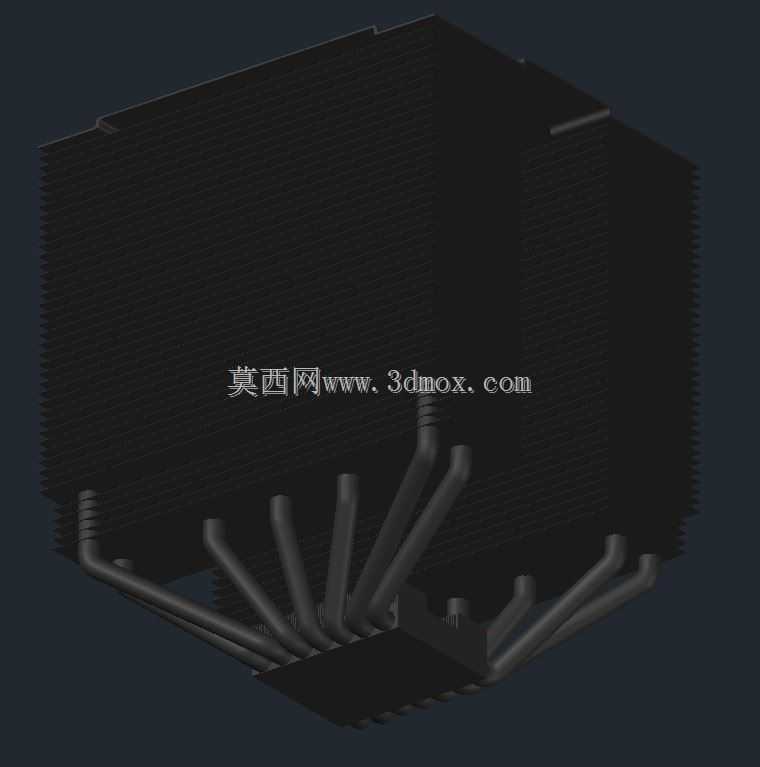

CPU塔式多热管风冷散热结构

　　在桌面级计算设备、工业控制嵌入式主机、小型工作站的硬件配置中，核心运算单元的热管控直接决定设备长期运行的稳定性，这类多热管塔式风冷散热结构，正是针对高功耗运算芯片的持续散热需求设计的被动+主动结合式散热组件。日常选型过程中，不少结构工程师容易忽略散热组件的安装边界干涉问题，这款结构在设计初期就充分考虑了标准ATX、MATX机箱的内存插槽避让空间，热管向外延伸的弯曲弧度经过反复调整，不会遮挡高马甲内存的安装位，鳍片组的整体宽度控制在常规塔式散热的通用尺寸区间内，安装后不会与机箱侧盖产生结构冲突。从功能实现逻辑来看，核心运算芯片工作产生的热量首先通过底部平整的铜质接触 base 传导至均热层，

　　再通过多根烧结热管的相变导热效应快速将热量输送到上方密集排布的铝制鳍片组上，鳍片之间预留的均匀通风道可以配合轴向风扇形成稳定的贯穿式风流，将鳍片上蓄积的热量快速带出机箱内部，整个热传导路径的热阻经过优化，能够匹配TDP在120W-180W区间的运算芯片散热需求，覆盖消费级桌面处理器、工业控制板卡核心运算单元的大部分应用场景。设计过程中，热管的弯曲成型工艺是结构可靠性的关键控制点，每根热管的弯曲半径都控制在工艺允许的最小阈值以上，避免热管内部毛细结构被破坏导致导热效率大幅衰减，鳍片与热管的结合采用穿fin工艺，配合紧度公差控制，保证两者之间的接触热阻维持在较低水平，不会因为长期冷热交替出现鳍片松动、接触间隙变大的问题。

　　底部接触base的平面度经过精加工处理，安装后可以和芯片表面的导热介质充分贴合，减少接触界面的热损失，固定扣具的结构兼容主流的处理器插槽规格，安装时的压力分布经过校准，既可以保证散热底座与芯片表面紧密贴合，又不会因为压力过大导致芯片基板、PCB板产生形变损伤。从实际应用场景来看，这类散热结构不仅可以用在常规的台式计算机中，在开放式工业控制机柜、小型边缘计算服务器、长时间高负载运行的图形工作站中也能稳定发挥作用，相比水冷散热结构，它没有漏液风险，长期使用的维护成本更低，结构可靠性更高，没有复杂的管路、水泵结构，使用寿命更长。鳍片组的表面做了黑化处理，除了外观质感的提升之外，也能增强一定的辐射散热能力，

　　同时减缓铝制鳍片在长期使用过程中的氧化速率，避免氧化层堆积导致散热效率逐年下降。在结构建模过程中，每一片鳍片的冲孔、翻边尺寸都严格匹配热管外径，穿装后的过盈量控制在合理区间，既保证装配牢固度，又不会因为过盈量过大导致热管变形堵塞内部毛细通道，鳍片之间的间距经过风流仿真优化，在常规风扇转速下可以形成足够的风压穿过鳍片间隙，不会因为鳍片过密导致风阻过大、风流无法有效贯穿鳍片组，也不会因为鳍片间距过大导致整体散热面积不足。整个散热结构的重量经过平衡设计，不会因为过重导致主板PCB在长期使用中出现弯曲变形，扣具的受力点均匀分布在插槽周围的固定孔位上，将整体重量分散到主板的加强区域，避免局部应力集中。对于结构设计从业者来说，这类散热结构的建模重点在于热管弯曲路径的空间避让、鳍片阵列的参数化排布、扣具结构的兼容性设计，需要同时兼顾热传导效率、结构装配空间、长期使用可靠性三个核心维度，不能单纯追求散热面积的堆砌而忽略实际安装中的干涉问题、重量负载问题，也不能为了压缩体积过度缩减热管数量与鳍片面积导致散热能力不足。在实际选型匹配时，需要结合核心芯片的持续功耗、机箱内部的通风路径、设备的运行环境温度综合判断，这款结构的散热冗余量可以覆盖常规高负载运算场景的散热需求，在环境温度25摄氏度的常规工况下，能够将满负载运行的核心芯片温度控制在合理区间内，避免芯片因为过热出现降频、运行不稳定的问题。
