3D打印履带式机器人坦克底盘结构设计

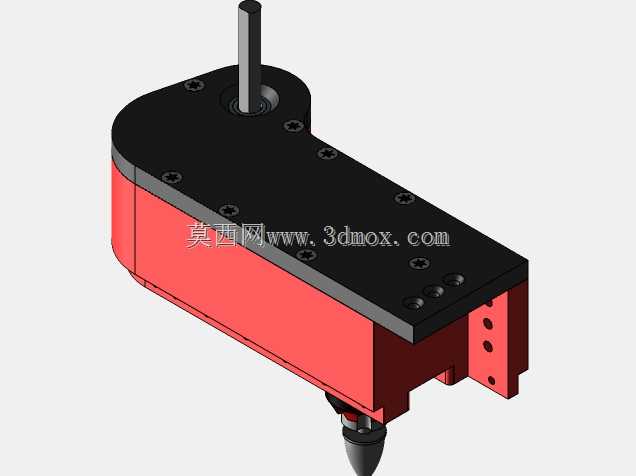

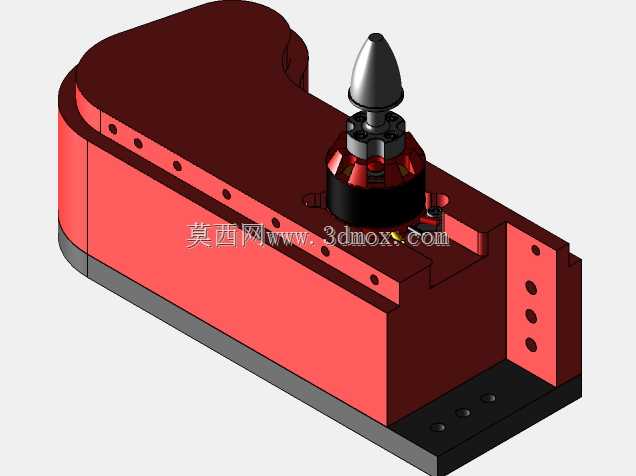

　　这款履带式行走底盘主要面向小型移动作业机器人、教学实训平台、轻量化探测设备的搭载需求设计，整体采用3D打印工艺制作主体结构件，适配小批量定制、科研原型快速迭代的应用场景，可搭载小型机械臂、探测传感器、轻量作业执行端完成地面移动作业任务，在室内巡检、教学演示、小型地形探测场景中能够替代人工完成重复性移动作业。底盘行走端采用27:1减速比的塑料齿轮箱作为传动核心，匹配两台无刷直流电机作为动力输出源，齿轮箱的传动齿形经过参数优化，在3D打印成型精度下可保证啮合间隙处于合理区间，既避免传动卡滞，也能减少回程误差对行走精度的影响，双电机独立驱动的布局可实现原地转向、差速转向等多种行走模式，转向半径控制灵活，适配狭窄空间内的移动需求。

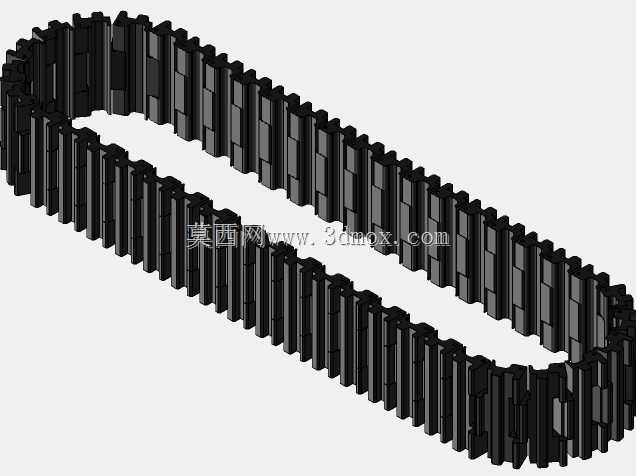

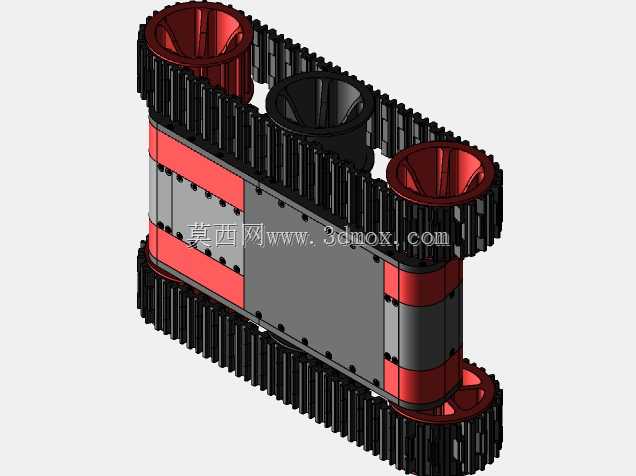

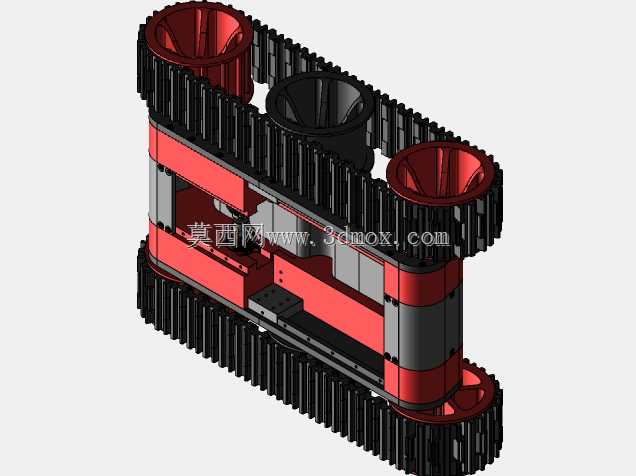

　　设计阶段优先考虑了3D打印工艺的成型约束，所有结构件的壁厚、支撑面角度均匹配FDM打印的工艺要求，无需额外设计复杂支撑结构即可完成打印成型，降低原型制作的成本与周期。底盘的履带张紧结构采用可调式设计，可通过侧边的调节螺钉调整履带张紧度，适配不同地形下的行走附着力需求，在平整硬质地面、轻微起伏的粗糙地面都能保证足够的抓地力，避免履带打滑脱轨。整体外形尺寸控制为449×324×118mm，安装平面预留了标准化的螺孔阵列，可兼容不同规格的上层搭载设备安装，安装边界预留了足够的电气布线空间，可容纳电机驱动板、电池模块、控制主板的安装位置，无需额外拓展支架即可完成整套行走系统的集成。底盘的负重轮布局采用多轮均匀分布设计，

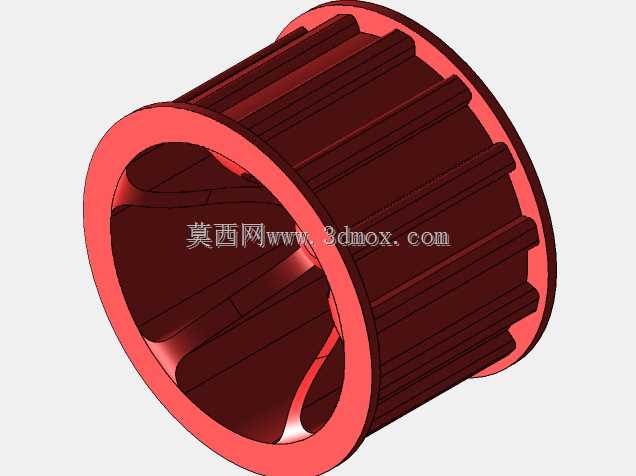

　　可将上层搭载的载荷均匀分散到履带接触面上，降低单个轮组的承压，提升行走过程的稳定性，即使在搭载一定重量的作业设备时，也能保证行走过程平稳无明显颠簸。传动部分的齿轮箱与电机安装位采用定位槽设计，装配时无需额外调整同轴度即可完成安装，降低装配难度，齿轮箱的输出轴与履带驱动轮采用扁位配合，可传递足够的扭矩，避免大负载下驱动轮与输出轴之间出现打滑空转的问题。整体结构没有冗余的设计部件，所有结构件均兼顾受力支撑与安装定位功能，在保证结构强度的前提下尽可能控制整体重量，提升续航表现。
