Microcon SX17系列步进电机结构设计

　　在桌面级精密自动化设备、小型检测仪器、医疗采样模组这类对安装空间有严苛限制的场景里，动力执行元件的选型往往直接决定整机的布局上限，这款小尺寸混合式步进电机的结构设计，正是针对这类窄空间、低负载、高精度定位需求开发的。从实际应用场景来看，这类小机座号步进电机常被用在光学检测设备的镜头调焦模组、小型点胶机的Z轴进给机构、实验室液体处理平台的移液枪驱动、3D打印设备的挤出机构送料，甚至是部分消费级智能设备的精密传动环节，这类场景普遍不需要大扭矩输出，但对电机的安装占位、运行平稳性、定位一致性有较高要求。

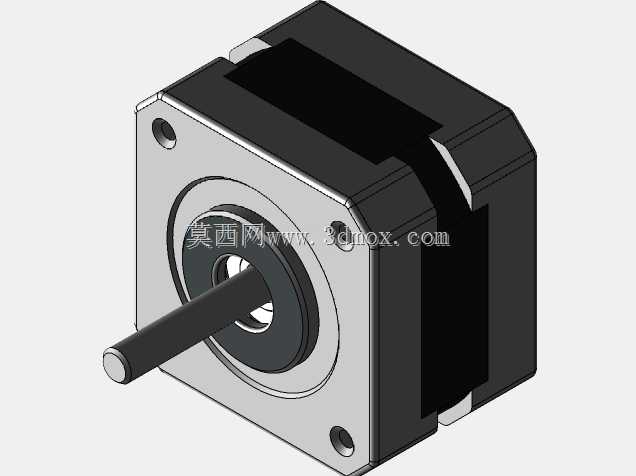

　　从设计思路上看，这款电机采用了方形机座的经典结构，前端盖采用硬质铝合金加工成型，表面做了哑光氧化处理，既保证了安装基准面的平面度要求，也能在连续运行时辅助定子绕组散热，相比圆形机座的同规格电机，方形结构的四个安装孔位直接布置在端盖四角，不需要额外加装安装法兰，能最大限度压缩径向安装尺寸，适配紧凑的设备内部布局。电机的定子铁芯采用叠片式硅钢片压装结构，绕组排布遵循两相混合式步进电机的极槽配合设计，能保证整步、细分驱动下的输出扭矩平稳性，避免低速运行时的明显齿槽效应，适配多数通用型步进驱动器的驱动参数。

　　从外形尺寸与安装边界来看，这款电机的机座为标准42mm见方的小尺寸规格，前端盖的安装孔采用通孔设计，孔位间距符合通用小步进电机的安装规范，能直接替换同规格的其他品牌同尺寸电机，不需要修改设备上的安装板开孔位置。电机的输出轴采用单出轴设计，轴径为标准D型切边结构，能直接与同步轮、联轴器、小齿轮等传动件配合，切边结构可以有效避免传动件与轴之间的周向打滑，不需要额外加工键槽，简化了配套传动件的加工流程。轴伸长度经过优化设计，既保证足够的配合长度传递额定扭矩，也不会因为轴伸过长导致轴端径向跳动量超标，影响末端执行件的定位精度。

　　从功能特性上看，这款电机的机身长度控制在较短的尺寸范围内，额定输出扭矩适配小负载的精密传动场景，运行时的振动和噪声控制在较低水平，适合在对运行噪音有要求的实验室设备、桌面级办公设备中使用。电机的后端预留了标准的接线端位置，可以直接配套对应的接插件与驱动器连接，不需要额外焊接引线，方便现场装配与后期维护更换。机身的黑色塑封结构既可以保护内部的定子绕组不受外界粉尘、潮气的侵蚀，也能起到一定的绝缘防护作用，满足常规工业环境下的使用防护要求。

　　在进行设备结构设计时，选用这款电机需要注意预留的安装边界：除了电机本身的方形机座占位之外，需要在电机后端预留足够的接线空间，避免引线弯折过度导致断线；输出轴与传动件连接时，要保证传动件的端面与电机前端盖之间留有0.5-1mm的间隙，避免传动件运行时摩擦端盖表面，造成额外的负载损耗和磨损。同时在安装固定时，四个安装螺丝的锁紧扭矩要控制在合理范围内，避免扭矩过大导致铝合金端盖变形，影响内部轴承的同轴度，进而导致电机运行阻力增大、发热严重的问题。

　　这类小尺寸步进电机的三维结构建模，需要重点还原前端盖安装孔的位置度、输出轴的D型切边尺寸、机身的方形轮廓公差，因为这些尺寸直接关系到虚拟装配时的干涉检查结果，如果建模时的尺寸偏差过大，会导致实际加工装配时出现安装孔对位不准、传动件配合过松或过紧的问题。建模过程中还要注意还原定子与转子的相对位置关系，方便后续做运动仿真时，模拟电机的步进转动过程，验证整个传动链路的运动行程是否满足设计要求，是否存在运动干涉风险。
