机夹式内孔精车加工刀具结构

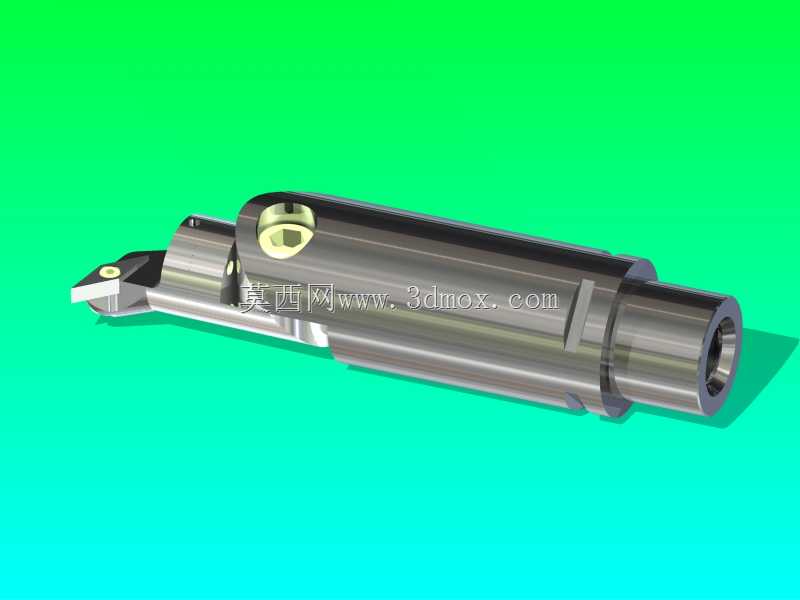

　　这款内孔加工用的机夹式车刀，主要适配数控车床、普通卧式车床的内孔切削工序，在液压阀块内孔精加工、传动轴套类零件内孔车削、轴承安装位内孔精整加工场景中应用广泛，能够完成钢件、铸铁、有色金属等多种材质的内孔端面、内圆柱面、内退刀槽的切削作业，相比焊接式内孔车刀，刀片更换无需重新对刀的特性，能大幅降低批量加工中的换刀辅助时长，适配中小批量精密零件的柔性加工需求。从结构设计逻辑来看，刀体采用整体合金工具钢调质处理，表面做了发黑防锈处理，刀杆主体为圆柱型结构，尾部设计有内冷孔通道，可直接对接机床冷却系统，将切削液直接输送到刀尖切削区域，有效降低高速切削时的刀尖温度，减少刀片热磨损，同时能及时冲排切屑，避免长切屑缠绕刀杆刮伤已加工内孔表面。

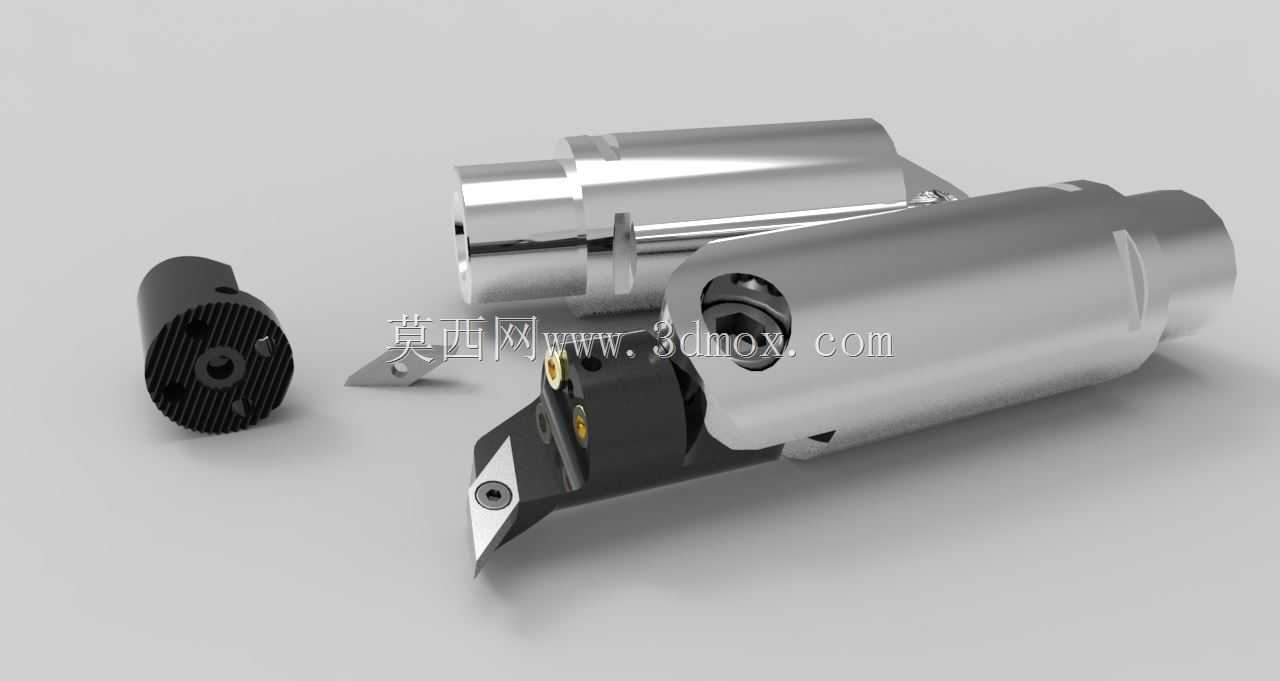

　　刀头部位采用杠杆式压紧结构，通过内六角螺钉驱动压块压紧刀片定位面，刀片采用标准菱形可转位刀片，刀片磨损后只需松开压紧螺钉，转动刀片更换新的切削刃即可继续加工，无需拆卸刀杆，也不需要重新调整刀补参数，能有效保证批量加工的尺寸一致性。刀头部位设计有两个独立的刀片安装位，可分别安装不同刀尖圆弧半径的刀片，分别对应粗车和精车工序，或者分别适配不同材质的工件加工，无需更换整根刀杆就能完成工序切换，减少刀库占用空间。从安装边界来看，刀杆主体直径根据加工内孔的最小直径做了匹配设计，刀杆悬伸长度与直径的比值控制在合理范围内，避免长悬伸加工时出现刀杆振颤，保证加工表面粗糙度达到设计要求；刀杆尾部采用标准圆柱直柄结构，可适配车床刀塔的标准刀座，

　　也可通过配套的变径套适配不同规格的刀座安装孔，安装时只需将刀杆插入刀座，锁紧侧面的紧固螺钉即可完成装夹，定位基准统一，重复装夹精度高。在实际加工应用中，这款刀具可完成直径从二十毫米到上百毫米的内孔加工，根据刀片材质的不同，可适配从低速重载粗车到高速精车的不同切削参数，精车加工时的尺寸精度可稳定达到IT7级，表面粗糙度可控制在Ra1.6以内，能够满足多数精密传动零件、液压零件的内孔加工精度要求。刀体上的刀片定位槽采用高精度磨削加工，定位面的平面度、位置度公差控制在微米级，保证刀片安装后的刀尖高度偏差在允许范围内，避免出现扎刀、让刀等加工异常。刀头部位的排屑空间经过优化设计，排屑槽的角度经过反复验证，能够引导切屑沿着预设方向排出，

　　不会在封闭的内孔空间内堆积，避免切屑挤压刮伤已加工表面，也能减少切屑对刀体的冲刷磨损，延长刀体的整体使用寿命。在日常使用维护中，每次更换刀片时只需清理定位槽内的切屑残渣，保证定位面贴合紧密即可，无需对刀体做额外的调整维护，刀体本身的刚性足够支撑大进给量的粗车加工，也能满足小进给量精车的稳定性要求，在普通车床的手工操作加工场景中，这款刀具的操作便捷性也优于传统焊接车刀，操作人员无需掌握复杂的磨刀技巧，只需更换标准刀片就能获得稳定的切削性能，降低对操作人员的技能要求。
