立式三辊闸人行通道门禁管控设备

　　日常做园区、场馆、厂区出入口人行管控方案时，三辊闸是绕不开的选型品类，这套三维结构完整还原了双机芯立式三辊闸搭配侧边护栏的整套通行单元，能直接用于出入口布局的方案校核、结构改型参考。从实际落地场景看，这类设备主要布设在工厂考勤出入口、景区验票通道、小区人行侧门、场馆检票口这类需要单次单人通行核验的点位，核心作用是通过物理辊杆的阻拦，配合刷卡、人脸识别、扫码核验模块，实现通行权限的校验，杜绝无权限人员尾随闯入，相比翼闸、摆闸，三辊闸的防尾随能力更强，结构耐造性更优，适合户外半露天、人流密度大的长期使用场景。

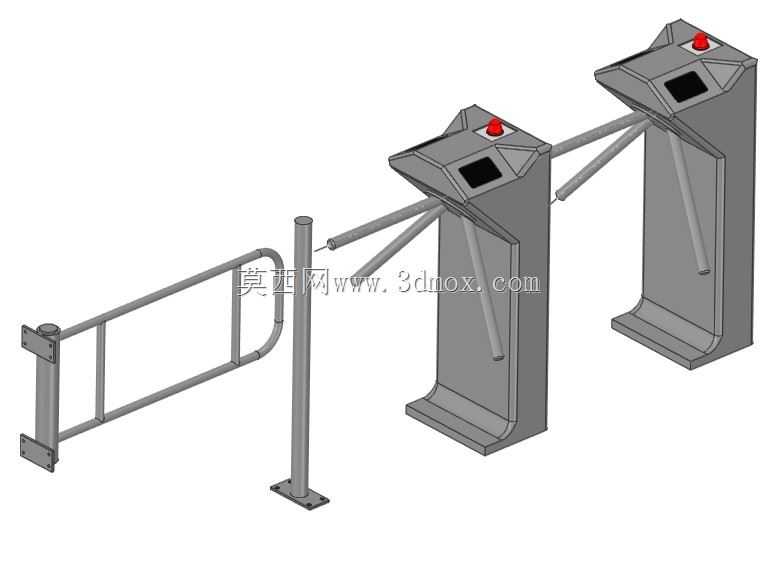

　　看这套模型的结构设计，整体采用立式钣金柜体结构，两个机芯柜对称布设，中间预留标准通行宽度，侧边搭配的护栏直接固定在地面，补齐非通行侧的阻拦边界，避免人员从闸机侧边绕行。机芯柜顶部做了斜切处理，预留了核验模块的安装位，图中可见的红色急停按钮布设在柜体顶面最易操作的角位，一旦出现紧急情况，现场安保人员可第一时间按下触发落杆，释放通行通道，满足消防疏散的硬性要求。柜体内部预留了足够的机芯安装空间，三辊杆的转动机构、电控板、接线端子排都能合理排布，柜体底部做了加宽法兰安装边，打膨胀螺栓固定在硬化地面即可，不需要额外做预埋基坑，安装施工的门槛更低。

　　从设计细节上看，三辊杆采用120度等分的三根金属圆杆结构，常态下一根杆水平阻拦通道，人员核验通过后，机芯驱动辊杆转动120度，放行单人后自动锁止，辊杆的转动阻尼做了适配设计，既不会因为太松导致人员可以随意推动，也不会因为太紧导致通行推杆费力，同时辊杆边缘做了圆角钝化处理，避免通行时剐蹭衣物或者磕碰人员。侧边护栏的高度与三辊闸的阻拦高度保持一致，整体阻拦高度控制在成年人腰腹位置，既能够起到有效阻拦作用，也不会因为过高导致人员通行时有压抑感，护栏的立柱底部同样采用法兰盘固定，横杆之间的间距经过校核，无法让成年人侧身钻过，补齐了整套通道的阻拦闭环。

　　做安装布局校核时要注意，单台双机芯三辊闸的通行净宽控制在550mm到600mm之间，符合人行通道的标准宽度要求，能够满足携带小件行李的人员正常通行，不适用于推轮椅、搬运大件货物的场景，这类特殊通行需求需要搭配侧边的宽通道摆闸使用。设备安装时要保证地面硬化平整度误差不超过3mm，避免柜体安装后出现倾斜，导致辊杆转动时卡滞，两个机芯柜的安装同轴度要控制在1mm以内，保证辊杆转动时不会和两侧柜体发生剐蹭。柜体的钣金厚度一般选用1.5mm以上的冷轧钢板，表面做户外喷塑处理，能够应对日常的风吹雨淋，不会轻易出现锈蚀掉漆的问题，顶面的斜切设计除了方便安装核验模块，也能避免雨天积水顺着模块缝隙渗入柜体内部，提升户外使用的可靠性。

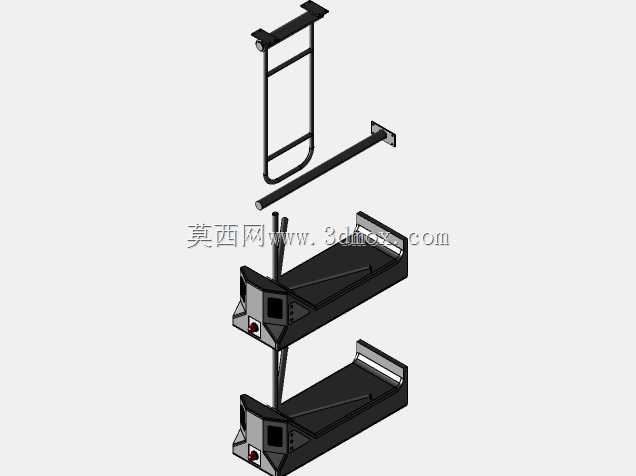

　　从结构建模的角度看，这套模型完整还原了钣金折弯的工艺特征，柜体的拼接缝隙、安装孔位、辊杆的连接结构都做了写实还原，没有过度简化工艺结构，不管是用于方案演示的装配布局，还是拆解做零部件的加工出图参考，都能直接复用，不需要再花大量时间补全工艺细节。实际选型时还要注意，三辊闸的机芯分为机械式和电动式，机械式适合不需要电控核验的简单限流场景，电动式可以对接各类门禁、票务系统，适用场景更广，模型里预留的电控安装空间完全适配主流的电动机芯尺寸，改型时只需要调整对应安装孔位即可，不需要重新做大的柜体结构改动。
