壁挂式对流电加热器三维结构设计

　　这款壁挂式对流电加热器的三维建模，核心围绕民用及小型商用场景的局部采暖需求展开，建模过程中优先考量了设备实际安装后的空间占用与使用交互逻辑，没有做冗余的装饰性结构，所有曲面与实体特征都服务于功能实现。从应用场景来看，这类设备常被用于小户型卧室、办公室工位旁、临街商铺临时采暖补充，也可作为北方非集中供暖区域的过渡季采暖设备，安装位置多选择窗台下方、进门侧墙等冷空气易渗透的区域，利用热空气自然上升的对流原理，在室内形成缓慢的空气循环，避免直吹式取暖带来的体感干燥问题。

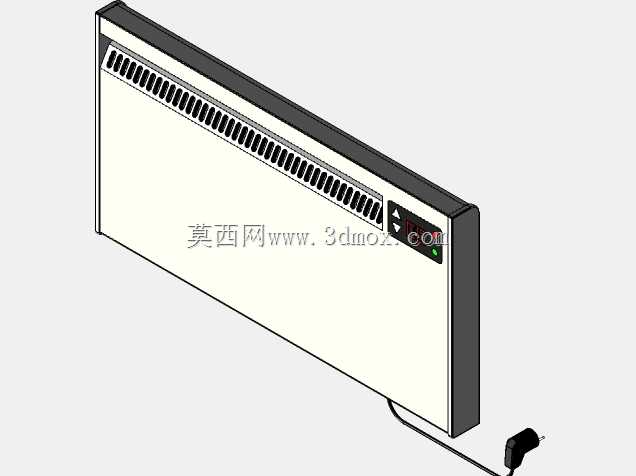

　　建模时首先确定了设备的安装边界：整体采用薄型长方体结构，厚度控制在80mm以内，贴墙安装后不会过度挤占室内通行空间，背部预留了15mm的空气流通间隙，既避免设备外壳直接贴墙造成墙面局部过热，也能让背部冷空气顺利进入设备内部的加热腔。设备顶部设置了连续的横向出风格栅，格栅的叶片角度做了15度的前倾设计，建模时特意将格栅条的间距控制在8mm，既保证热空气流出的通畅性，也能避免细小异物从顶部掉落进加热腔，同时格栅条做了0.5mm的圆角处理，消除加工时的锐边风险。

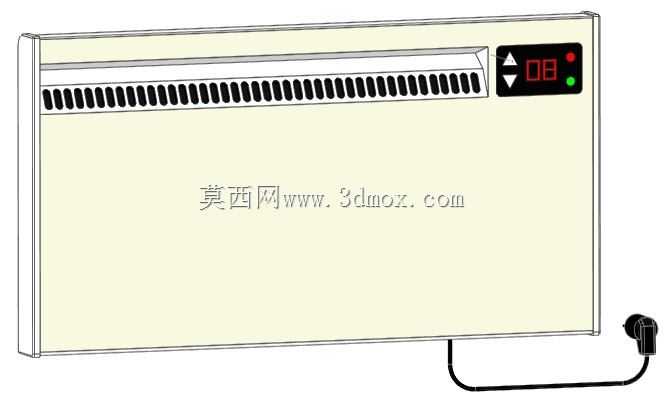

　　设备正面右上角集成了数显温控模块，建模时还原了模块的实体按键与状态指示灯布局：上下两个三角按键用于温度调节，红色数码管显示设定温度与当前室温，两个指示灯分别对应加热工作状态与电源接通状态，模块的安装位置距离设备侧边30mm，距离顶部25mm，符合普通人站立操作时的视线高度，不需要过度抬手或低头就能完成参数调节。设备的电源线从背部右下角引出，建模时预留了电源线的走线槽与防弯折护套结构，避免安装时电源线被墙体挤压破损，插头部分采用常规三极接地插头结构，匹配普通家用10A墙面插座，不需要额外改造供电线路。

　　从功能结构的建模逻辑来看，设备内部的加热腔体采用上下贯通的流道设计，冷空气从设备背部下方的进风缝隙进入，经过PTC加热元件加热后从顶部格栅流出，整个流道没有做突兀的截面变化，尽可能降低空气流动的阻力，减少风机运行的噪音——这款设备采用自然对流+低噪音贯流风机辅助的结构，风机隐藏在顶部格栅下方，建模时预留了风机的安装位与减震垫安装槽，避免风机运行时的振动传递到外壳产生共振噪音。外壳的主体结构采用1.2mm厚的冷轧钢板折弯成型，建模时还原了折弯处的工艺圆角与拼接卡扣结构，外壳表面做喷塑处理的预留厚度，所有拼接缝隙控制在0.3mm以内，既保证外观的整体性，也能避免内部热量从缝隙处不均匀散出。

　　安装结构的建模上，背部设置了两个挂装孔位，孔位间距符合常规家用壁挂支架的通用尺寸，挂装孔做了葫芦型设计，方便安装时对准墙面的膨胀螺丝，不需要额外的辅助固定件就能完成设备挂载，同时设备底部预留了两个可选的支撑脚安装位，如果用户不想壁挂安装，也可以加装支撑脚直接放置在地面使用，兼顾不同用户的安装需求。建模过程中还考虑了设备的维护便利性：正面的格栅部分采用卡扣式连接，不需要拆卸整个外壳就能打开格栅清理内部积灰，温控模块采用独立的小盒体结构，通过接插件与内部电路连接，后期如果模块损坏可以单独拆卸更换，不需要更换整个设备。

　　从尺寸适配的角度，这款设备的整体宽度设置为800mm，高度为450mm，适配20平米以内的空间采暖需求，建模时所有的安装孔位、部件间距都符合家电安全规范的要求，比如带电部件与外壳的爬电距离预留了足够的安全余量，加热元件与外壳塑料件的距离满足耐热要求，避免长期使用后出现塑料件老化变形的问题。设备的边角全部做了R5的圆角处理，尤其是下部的边角，避免人员路过时磕碰受伤，符合家用电气的安全设计要求。
