户外庭院用小型立式洗衣装置结构设计

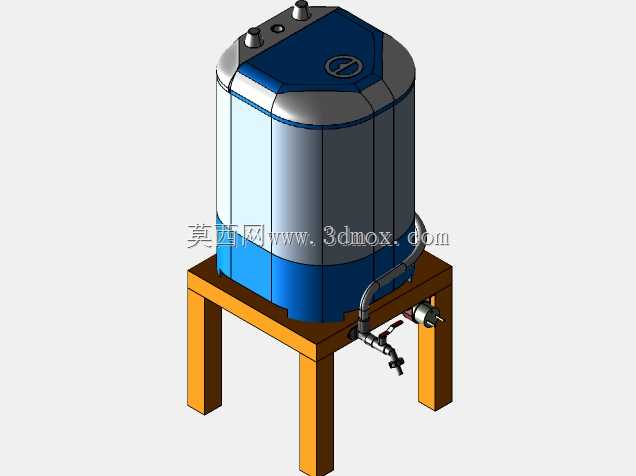

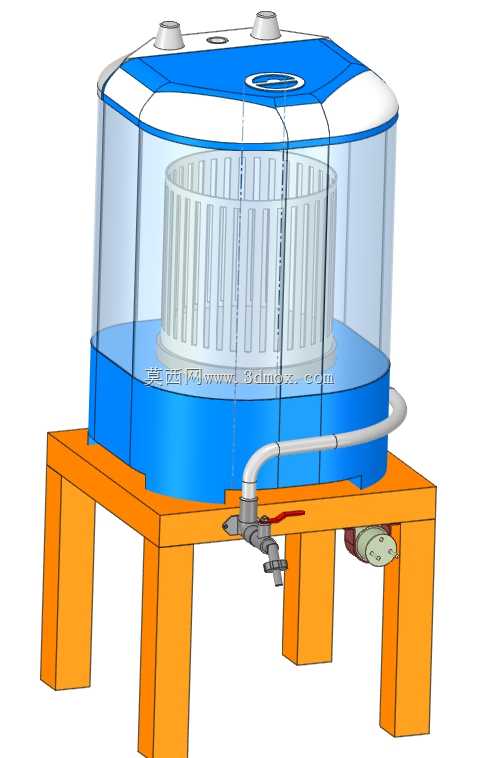

　　这款小型立式洗涤装置，主要面向庭院户外场景设计，适配户外劳作后衣物、园艺织物、小型户外用品的就近清洗需求，无需搬运至室内卫浴空间，避免户外沾染的泥污、草屑、植物汁液污染室内家居环境。从结构设计逻辑来看，整体采用立式桶身搭配独立支撑框架的布局，桶身分为透明外罩与内置洗涤内筒两个核心部分，透明外罩选用耐候性透明材质，既可以实时观察内部洗涤状态，也能阻挡洗涤过程中水花飞溅，适配户外有风的使用环境；内筒采用带密集沥水孔的栅格结构，洗涤过程中水流可在内外筒之间循环，沥水阶段也能快速排出筒内积水，栅格的圆角边缘做了钝化处理，避免勾扯织物纤维。支撑框架采用四腿式方管焊接结构，四条支腿向外微张形成稳定的支撑面，支腿底部预留了安装固定孔位，

　　可根据使用场景选择直接放置在硬化地面，或是通过膨胀螺栓固定在水泥台面上，避免设备运行过程中因振动产生位移；框架顶面设置了与桶身底部匹配的定位卡槽，桶身落位后可通过卡扣与框架锁紧，后期维护时可直接拆卸桶身进行清洁或部件更换。桶身顶部设置了两个进水接口，可分别接驳冷水与温水水源，接口采用标准通用水暖螺纹，适配常规家用给水软管，无需额外定制转接配件；桶身下部的排水管路设置了手动球阀开关，同时预留了快接接口，可直接接驳庭院排水渠或是临时接水容器，排水阀的操作手柄做了加长设计，戴园艺手套操作也能轻松开合。设备的动力组件集成在桶身底部与支撑框架的围合空间内，做了防水密封处理，可抵御户外日常的溅水与潮气侵蚀，动力输出轴与内筒的连接采用快拆结构，

　　需要清理内筒底部沉积的泥沙时，无需工具即可取下内筒进行冲洗。从安装边界来看，设备整体占地尺寸控制在0.4平方米以内，支腿高度预留了足够的下部空间，可放置常规尺寸的接水桶，无需额外抬高安装基础；桶身总高度适配成年人站立操作的舒适高度，无需弯腰即可完成取放衣物、开关水阀的操作，适配户外长时间劳作后的使用状态。在功能设计上，这款装置兼顾了洗涤与沥水的双重需求，内筒的转动节奏针对户外织物的污渍特性做了匹配，低速转动配合水流冲刷即可去除表面附着的泥污，不会因为转速过高导致织物磨损；桶盖采用卡扣式密封结构，户外使用时可避免落叶、蚊虫掉入筒内，闲置时盖上桶盖也能减少内部积灰。管路布局沿着桶身外壁与支撑框架内侧排布，所有管路转弯处都采用大弧度弯头，减少水流阻力，同时避免管路弯折堵塞，管路与桶身的连接部位都设置了橡胶密封垫，长期户外使用也不易出现渗漏问题。
