双层防滑工业踏台结构设计

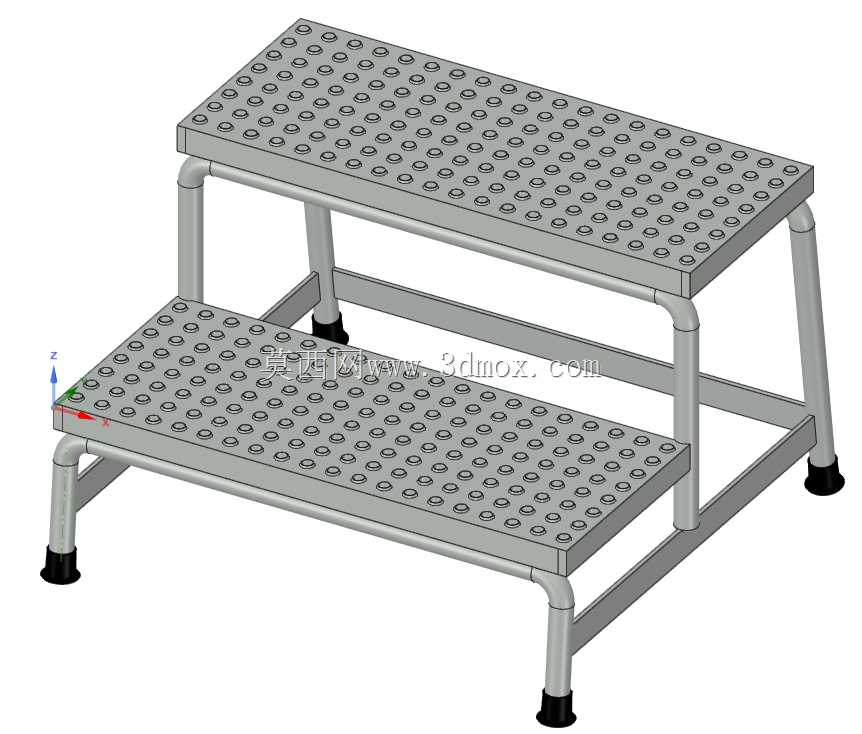

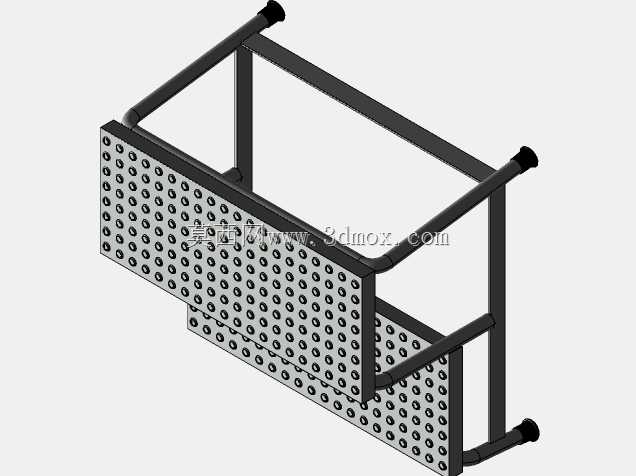

　　在车间设备旁的操作工位、仓储区域的高位取料场景、实验室仪器操作区以及生产线巡检通道中，这类双层踏台是解决操作高度差的核心辅助工装，很多时候操作人员需要高出地面200-400mm的作业面来完成设备操作、物料取放、设备点检等动作，直接踩踏设备外壳或者临时堆放的箱体不仅存在安全隐患，长期下来也会对设备外壳、物料包装造成不可逆的损伤。这款双层踏台的设计首先从使用场景的安全需求出发，踏板表面采用整面密布的圆形防滑凸点结构，区别于普通的条纹防滑踏板，圆形凸点在接触面可以形成多方向的摩擦力，不管操作人员的鞋底沾有切削液、润滑油还是车间常见的粉尘，都能保证足够的摩擦系数，避免上下踏台或者站在踏台上操作时出现打滑的情况，凸点的高度控制在3mm左右，既不会因为凸起过高硌脚影响长时间站立的舒适度，也不会因为高度不足失去防滑效果。整体框架采用圆管弯折焊接的结构，主支撑腿选用直径32mm的无缝圆管，横向连接撑采用直径25mm的圆管，所有焊接位置都做了满焊后打磨处理，避免出现虚焊导致的结构失稳，两层踏板的框架采用折边结构，踏板面板嵌入折边槽内后焊接固定，相比直接将面板焊接在管架表面的结构，这种嵌入式折边结构可以让踏板的承重能力提升40%以上，不会出现长时间承重后面板边缘变形翘起的问题。支撑腿的底部配置了可调式橡胶防滑脚杯，脚杯的调节行程为15mm，在车间地面不平整的情况下，可以通过旋转脚杯来调整整个踏台的水平度，避免踏台放置后出现晃动的情况，

　　橡胶材质的脚杯底座不仅可以增大和地面的摩擦力，防止踏台在受力时出现滑移，还能避免金属管腿直接接触地面刮伤环氧地坪或者瓷砖地面，同时也能起到一定的缓冲作用，减少操作人员上下踏台时产生的冲击噪音。两层踏板的高度差设置为200mm，符合人体工程学的踏步高度要求，成年人正常迈步上下时不需要刻意抬高腿部，长时间频繁上下也不会产生明显的腿部疲劳，上层踏板的离地高度为400mm，刚好适配大多数工业设备操作面板、仓储中层货架的操作高度，站在上层踏板时，操作人员的视线和操作高度可以和作业面保持平齐，不需要弯腰或者抬手过度操作，有效降低长时间作业的疲劳感。踏台的整体宽度设置为800mm，深度设置为500mm，每层踏板的有效站立深度为250mm，

　　足够两名操作人员同时侧身站立作业，也可以满足操作人员在踏台上小范围转身调整操作位置的需求，整体框架的边缘都做了圆角处理，没有尖锐的突出棱角，避免车间内人员走动时磕碰受伤。在设计建模过程中，首先需要确定整体的承重边界，按照工业梯台的通用设计要求，整体额定承重不小于200kg，可以满足一名操作人员携带常用工具站立作业的需求，建模时需要对管架的受力情况做简化校核，在踏板中心位置施加额定载荷的情况下，管架的最大变形量不超过1mm，保证结构的刚性，不会出现踩踏时明显的晃动感。所有的管材连接位置都采用相贯线切割处理，保证管材对接时的贴合度，不仅让焊接后的结构强度更高，也让整体外观更加规整，没有明显的拼接缝隙。踏板表面的防滑凸点采用阵列特征生成，

　　凸点的间距设置为15mm，均匀分布在整个踏板表面，不会出现局部区域防滑点缺失的情况，凸点的边缘做了微小的圆角处理，避免尖锐的凸点边缘过快磨损鞋底，也能防止清理踏板时积留污渍。这款踏台不需要额外的固定安装，放置在平整地面上即可使用，可以根据作业需求灵活移动位置，相比固定式的登高平台，使用场景更加灵活，在多台设备间距较小的车间内，可以通过移动踏台来覆盖多个操作工位，减少车间内辅助工装的配置数量。在实际使用中，这类踏台还经常搭配生产线的边柜、检测台使用，作为操作人员的固定作业踏台，对于身高较矮的操作人员来说，可以通过踏台调整站立高度，让手臂操作时处于更舒适的角度，降低长期操作带来的职业损伤风险。建模时需要注意各个部件的装配间隙，脚杯和支撑腿的连接采用螺纹配合，建模时要预留足够的螺纹旋合长度，保证脚杯调节时的顺畅性，不会出现卡滞或者调节行程不足的问题，横向撑杆的安装位置要避开操作人员上下踏台时的脚部活动空间，避免出现抬脚时碰到撑杆的情况。
