车间卷曲轴物料周转存放看板架

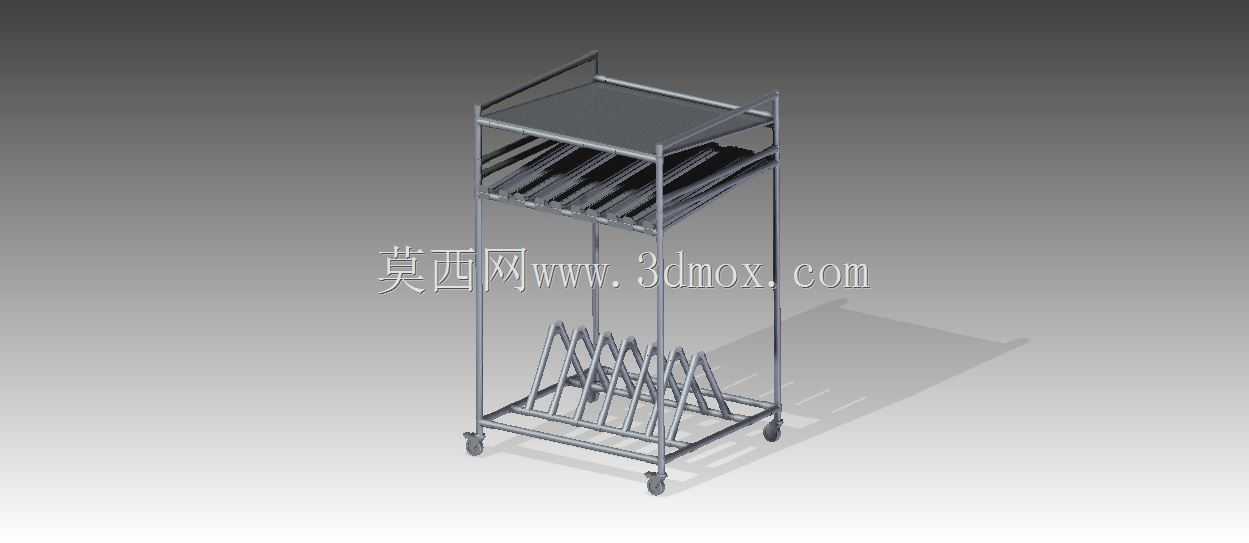

　　这款移动存放架主要面向机加工车间的卷曲轴类零件、配套物料盒的工位周转与定点存储场景，在曲轴精加工、装配工位旁的使用频次极高，能有效解决零散轴类零件随意堆放导致的磕碰变形、物料盒混放拿取效率低的问题。从结构设计逻辑来看，整体采用框架式方管焊接结构，底部配置四个万向脚轮，其中两个带刹车止动结构，既可以满足跨工位的短距离物料转运需求，停靠时踩下刹车即可保证架体稳定，不会被作业人员误碰移位。架体做了分层功能分区，上层为平整置物平台，可放置临时取用的工装、检测记录单据或者待装配的小型标准件；中层设置倾斜式分隔插槽，插槽的间距经过匹配设计，刚好适配常规卷曲轴的杆径，每根轴可以独立插入对应槽位，避免轴类零件相互接触摩擦刮伤加工表面，倾斜的角度也方便作业人员不用过度弯腰就能看清轴端标识，快速取放对应规格的零件；下层为三角卡位式置物区，专门用来放置盛装配套小零件、紧固件的物料盒，卡位结构可以限制物料盒在架体移动过程中出现滑移掉落的情况，每个卡位的尺寸适配车间常用的标准塑料物料盒，拿取时直接抽出即可，不需要额外调整卡位间距。

　　从安装边界与尺寸适配角度来说，架体整体宽度控制在700mm以内，长度不超过1200mm，刚好可以通过车间常见的800mm宽安全通道，不会占用过多的通行空间；整体高度控制在1500mm左右，符合人体工程学操作高度，作业人员站立时取放中层、上层物料不需要抬手过高或者过度下蹲，长时间作业也不容易产生疲劳。架体的所有焊接位置都做了打磨去毛刺处理，表面做防锈喷塑处理，适配车间多油污、多切削液飞溅的作业环境，不容易出现锈蚀掉漆的情况，日常清洁只需要用抹布擦拭即可，维护成本极低。在实际工位布局中，这类存放架通常会布置在曲轴磨床、曲轴动平衡检测设备的旁侧1米范围内，设备加工完成的卷曲轴经过初检后可以直接放入架体中层插槽，对应的紧固件、密封件等物料盒放在下层，装配人员可以直接从架上取料完成组件预装，不需要来回往返于物料区和工位之间，能有效压缩无效走动时间，提升单工位的作业效率。

　　设计过程中也充分考虑了架体的承重能力，中层插槽区域单槽承重不低于15kg，可以满足单根大规格卷曲轴的存放需求，下层置物区整体承重不低于80kg，可同时放置6-8个满装的物料盒，底部框架额外加焊了横向加强筋，避免满载移动时出现框架变形的问题。脚轮选用聚氨酯材质，在车间环氧地坪上移动时不会产生明显噪音，也不会刮伤地坪表面，轮体自带防尘盖，能阻挡切削液、铁屑进入轮轴内部，延长脚轮的使用寿命。和传统的固定式置物架相比，这款带轮的看板架不需要借助叉车或者液压车就能完成位置调整，当车间工位布局调整、或者生产线换型时，作业人员单人就能推动架体转移到目标位置，灵活性更强。另外架体顶部的平台边缘做了10mm高的挡边，放置在平台上的小零件、单据不会因为架体移动滑落，细节设计完全贴合车间实际作业的使用需求，没有多余的冗余结构，整体耗材控制合理，自重较轻，移动时不需要耗费过多人力。
