双法兰连接变径锥形过渡管件结构

项目分类:通用五金配件 发布时间:2022-03-16 ID:577924
  • 双法兰连接变径锥形过渡管件结构
  • 双法兰连接变径锥形过渡管件结构
  • 双法兰连接变径锥形过渡管件结构
  • 双法兰连接变径锥形过渡管件结构
  • 双法兰连接变径锥形过渡管件结构

  在流体输送管路系统的布设过程中,不同通径管路的对接是现场安装与设备集成阶段经常遇到的工况,这类工况下若直接采用异径管焊接对接,不仅现场施工难度大,后期管路维护拆卸也极为不便,双法兰式锥形过渡管件正是为解决这类异径管路可靠对接需求而设计的结构。从实际应用场景来看,这类过渡管件广泛覆盖化工流体输送、市政给排水、工业制程管路、暖通循环系统等多个领域,但凡存在两段不同公称通径管路需要可拆卸式刚性对接的位置,都能见到这类结构的身影,它既可以作为不同通径管道的中间衔接件,也可以作为设备接口与外接管路之间的变径过渡结构,避免管路变径位置出现流道突变引发的紊流、压损过大问题。

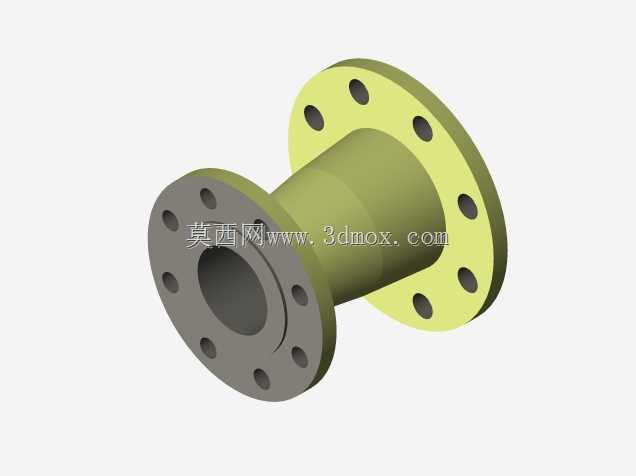

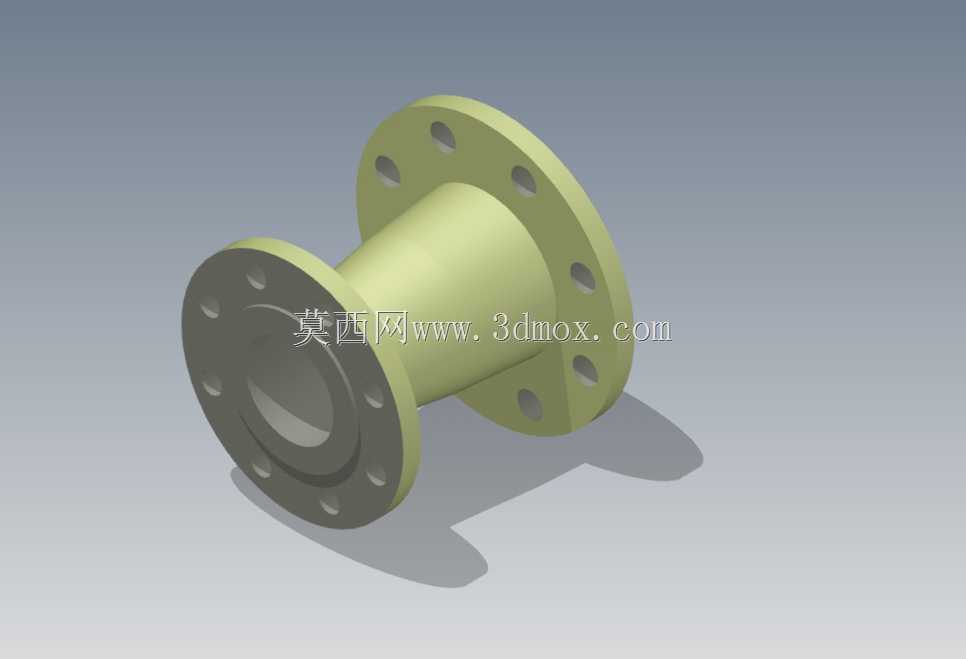

  从结构功能特性来看,该管件两端采用标准法兰连接结构,法兰盘上均匀分布螺栓过孔,安装时只需在两端法兰的密封面加装适配的密封垫片,再通过螺栓螺母副均匀锁紧即可完成密封固定,无需现场焊接作业,大幅降低现场安装的技术门槛与施工周期,同时也方便后期管路拆解检修、管路走向调整。中间的锥形过渡段采用平滑的锥面流道设计,区别于直角突变式的变径结构,平滑锥面能够让流体在通径变化过程中保持相对平稳的流态,减少局部涡流的产生,降低管路系统的压力损失,同时也能减少流体中固体杂质在变径位置的沉积,降低管路堵塞的风险。

  在开展该结构的三维建模过程中,首先需要明确两端法兰的适配公称通径与压力等级,这是确定整体安装边界的核心参数,法兰的螺栓孔分布圆直径、螺栓孔直径、法兰盘厚度、密封面形式都需要匹配对应标准的法兰参数,确保安装时能够与对接法兰完全适配,不会出现螺栓孔错位、密封面不匹配导致的泄漏问题。中间锥形段的锥度设计需要结合两端通径差值与过渡段长度综合确定,锥度过大会导致流道变化过于急促,失去平滑过渡的意义,锥度过小则会增加管件整体长度,占用过多安装空间,因此建模时需要在流道平滑性与安装空间占用之间找到合理平衡点,通常锥角控制在15度以内能够兼顾两方面的需求。

  从安装边界维度考量,该管件的整体长度由两端法兰厚度与中间锥形段长度共同决定,安装时需要预留的操作空间不仅要包含管件自身的轴向长度,还要预留法兰螺栓安装、锁紧所需的径向操作空间,螺栓的长度需要匹配两端法兰厚度、密封垫片厚度以及螺母锁紧所需的螺纹啮合长度,避免出现螺栓长度不足无法锁紧或者过长干涉周边其他管路部件的问题。另外,法兰密封面的平面度是建模与加工过程中需要重点控制的形位公差,若密封面存在翘曲、凹凸不平的问题,即使螺栓锁紧力足够,也容易出现介质泄漏的情况,因此在三维建模阶段需要明确标注密封面的平面度公差要求,为后续加工、质检提供明确的依据。

  在实际选型应用时,还需要结合输送介质的特性确定管件的材质,输送普通循环水可采用常规铸铁或碳钢材质,输送腐蚀性介质则需要选用不锈钢或者衬塑材质,不同材质的管件壁厚设计存在差异,建模时需要根据材质的强度参数、管路工作压力计算合理的壁厚,确保管件在额定工作压力下不会出现变形、破裂的问题。同时,锥形过渡段与两端法兰的连接位置需要做圆角过渡处理,避免应力集中,尤其是在承受管路振动、压力波动的工况下,应力集中位置很容易出现疲劳裂纹,导致管件失效,圆角过渡能够有效分散连接位置的应力,提升管件的整体使用寿命。
