T型手柄穿刺式手持作业刀具结构设计

　　这款T型手柄穿刺刀具的结构设计，核心围绕单手可控施力、穿刺作业稳定性两大核心需求展开，区别于常规直柄切削刀具的握持逻辑，横向布置的手柄结构让操作人员可以用掌心抵住手柄末端，四指扣握手柄横向段，施力方向与刀身轴线完全重合，在进行硬质材料穿刺、狭小空间定点施工作业时，不会出现直柄刀具容易打滑、施力偏移的问题。从实际应用场景来看，这类结构的刀具常应用于包装材料拆封、橡塑材料取样穿刺、线束加工辅助裁切、设备维保过程中密封垫修整、胶层清理等作业场景，相比常规美工刀，其刀身刚性更强，穿刺过程中刀身形变量更小，针对厚度较大的橡塑、瓦楞纸、薄铝板等材料，可以实现单次穿刺成型，不需要反复划切。

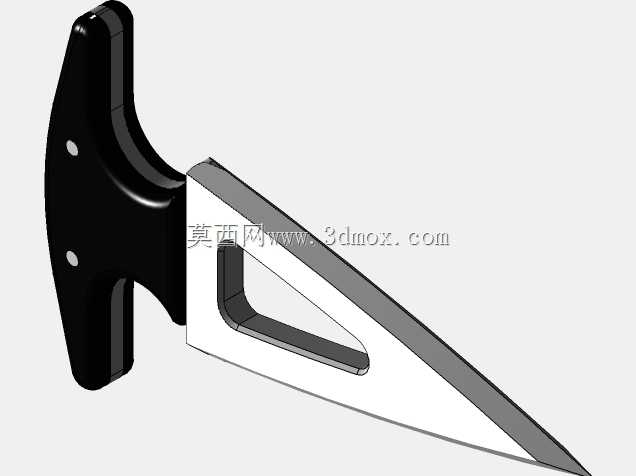

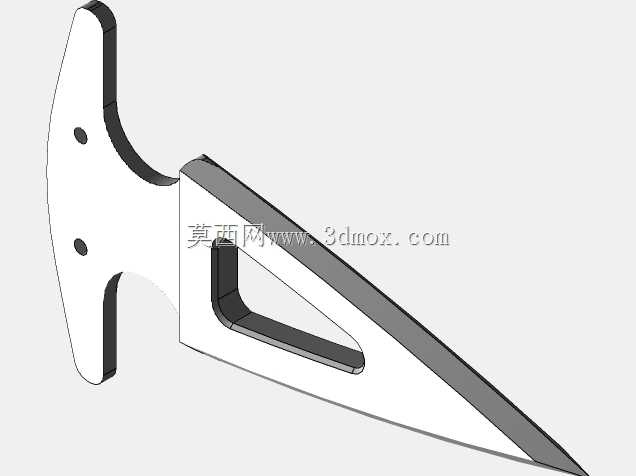

　　从结构设计细节来看，刀身与手柄采用一体化嵌装结构，刀身根部嵌入T型手柄的横向段内部，嵌装深度达到刀身总长度的三分之一，避免长期施力后刀身与手柄连接位置出现松动、偏转的问题；手柄表面做了防滑纹理设计，握持区域的弧度贴合掌心自然弯曲形态，长时间握持作业不会出现明显的压痕，手柄端部的挂孔设计可以适配工具挂板、安全绳挂接，满足生产现场工具定置管理、高空作业防坠落的使用要求。刀身部分采用三角形穿刺构型，刀刃沿刀身两侧对称布置，刀尖角度控制在30度，既保证刀尖的穿刺穿透力，又避免刀尖过脆容易崩断的问题，刀身靠近手柄的位置设置了方形镂空，一方面可以降低刀身整体重量，另一方面在穿刺带韧性的材料时，镂空位置可以卡入材料纤维，避免刀具穿刺后被材料弹性夹紧拔出困难的问题。

　　从安装边界与尺寸适配角度，这款刀具整体横向握持宽度为120mm，适配绝大多数成年操作人员的手掌握持跨度，刀身有效作业长度为85mm，常规作业场景下不需要过度伸入工件内部，避免刀身过长导致的施力失控风险；刀身最大厚度为3mm，采用整体淬火处理的结构钢材质，刃口硬度控制在HRC52-56区间，兼顾刃口锋利度与抗冲击性能，针对日常维保、生产线辅助作业的使用强度，正常使用周期内不需要频繁打磨刃口。在结构安全设计上，T型手柄的横向段超出刀身两侧各20mm，当刀具穿刺到硬度过高的材料出现打滑时，手柄的突出部分可以阻挡手部向前滑移接触刃口，相比直柄刀具的安全防护性能有明显提升，同时刀身没有设置额外的折叠、伸缩结构，整体结构没有易损活动部件，在多粉尘、有油污的作业环境下，不会出现机构卡滞、锁止失效的问题，维护成本极低。

　　在三维建模过程中，针对刀身与手柄的配合位置做了过盈配合的公差设计，嵌装位置预留0.1mm的过盈量，装配时通过压装工艺完成固定，不需要额外的螺丝、粘接剂辅助固定，长期受交变载荷作用也不会出现连接松动；刀身的刃口部分做了0.1mm的刃口钝化处理建模，避免三维模型装配、工程图导出过程中出现零厚度几何体的报错问题，同时也匹配实际量产过程中刃口打磨的工艺要求，不会出现建模刃口过于锋利导致实际加工无法实现的问题。手柄部分的建模采用曲面放样工艺，所有握持接触位置都做了R2以上的圆角过渡，没有尖锐棱角，避免握持时出现硌手的问题，挂孔位置做了翻边加强结构建模，长期挂接使用不会出现孔位开裂的问题。针对不同作业场景的适配需求，这款刀具的模型可以快速调整刀身长度、刀尖角度参数，比如针对薄金属板穿刺作业，可以将刀尖角度调整为25度提升穿透力，针对线缆外皮裁切作业，可以将刀身单侧刃口改为锯齿形结构，提升裁切防滑性能，整体参数化建模结构可以快速完成变型设计，适配不同细分场景的使用需求。
