多功能集成式啤酒开瓶口哨结构设计

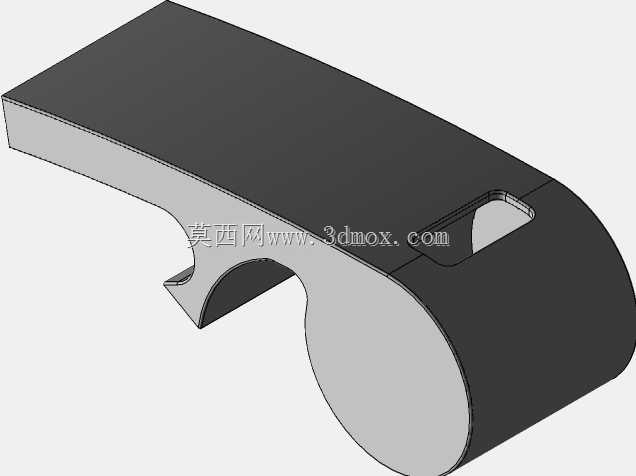

　　这款集成开瓶与发声功能的便携工具，在结构设计阶段就围绕户外便携、日常高频使用的场景做了多轮迭代，最初的方案是将开瓶结构与口哨做简单拼接，实际打样后发现整体厚度超标，揣在裤袋里会有明显的硌触感，后续通过共壁设计将两个功能模块的腔体做了整合，把口哨的共振腔和开瓶器的受力支撑壁合并为同一结构件，既压缩了整体厚度，又提升了开瓶受力部位的结构强度。从实际使用场景来看，这类工具主要覆盖户外露营、朋友聚餐、日常随身应急等场景，聚餐时不需要单独找开瓶器，户外组队行进时可以通过口哨发出信号，不需要额外携带单独的发声工具，减少随身物品的零散度。功能特性上，开瓶部位采用了经典的杠杆受力结构，卡口位置做了1.5mm的内凹倒角，

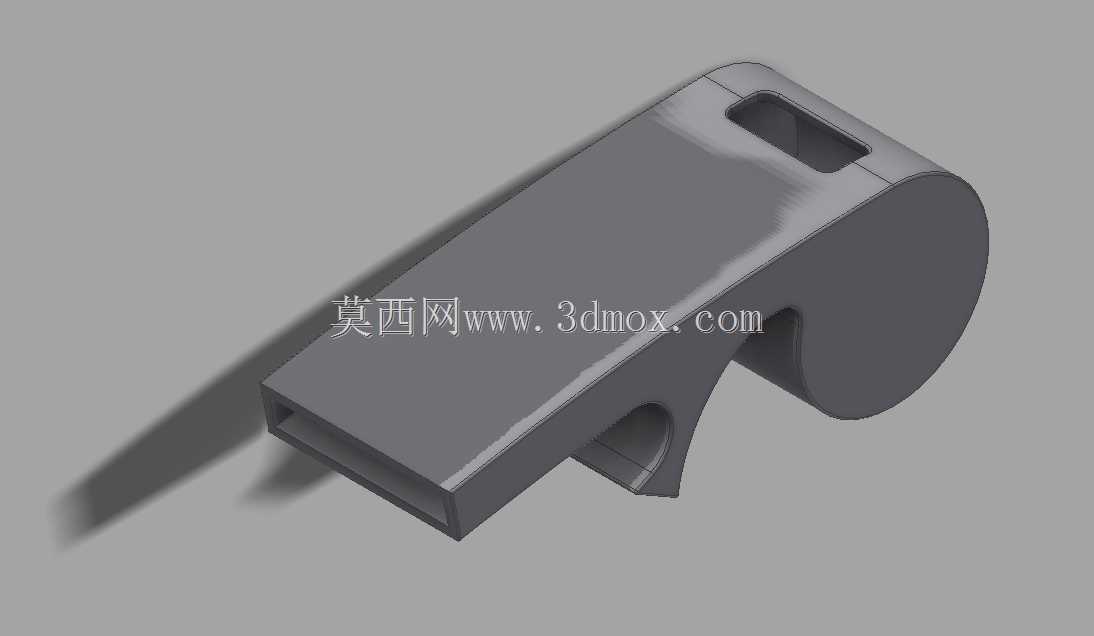

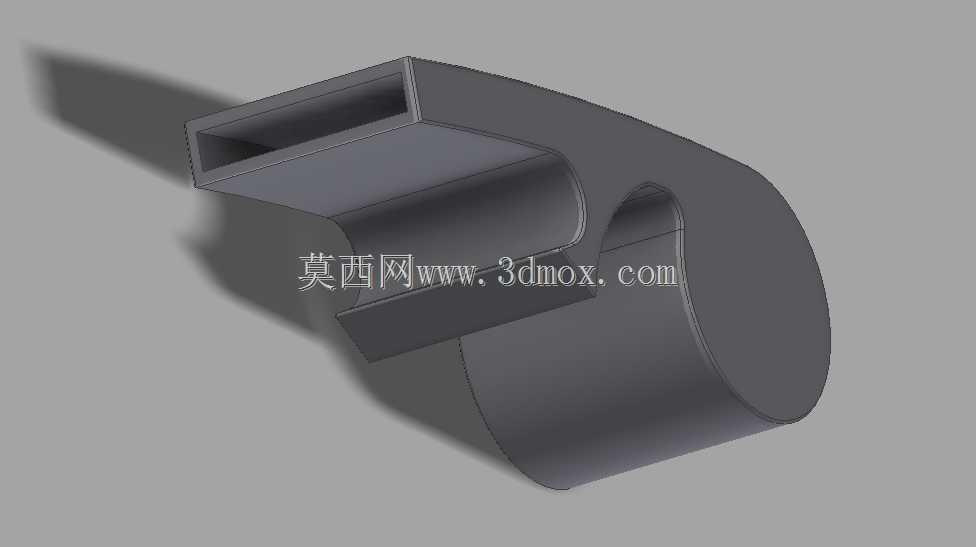

　　刚好适配常见啤酒瓶盖的卷边厚度，受力点距离杠杆支点的距离经过反复测算，既保证开瓶时不需要用太大的握力，又不会因为力臂过长导致结构在反复受力后出现形变，卡口边缘做了R0.8的圆角处理，避免开瓶时刮伤瓶盖表面的镀层，也防止使用过程中划伤手部。口哨部分采用了边棱音发声结构，进气口的导流斜面做了12度的倾角设计，气流进入后可以精准冲击劈尖，在共振腔内形成稳定的驻波，不需要太大的吹气力度就能发出120分贝左右的高频声响，在开阔环境下的有效传播距离可以达到80米以上，满足户外短距离信号传递的需求，哨腔内部做了光滑的圆弧过渡，没有直角死角，避免长期使用后积存灰尘和水汽难以清理。外形尺寸方面，整体长度控制在65mm，最大宽度22mm，厚度12mm，

　　刚好可以和普通钥匙搭配挂在钥匙环上，顶部的挂孔做了5mm的内径设计，适配市面上绝大多数常规钥匙环、快挂扣的尺寸，挂孔边缘做了加厚处理，反复拆装挂扣也不会出现开裂的情况。安装边界上，整个工具没有额外的可拆卸零部件，所有结构都是一体化成型，不需要后续的组装工序，适合采用注塑或者金属粉末冶金的工艺批量生产，不同材质选型对应的壁厚做了差异化调整，如果采用食品级PP材质生产，主体壁厚设置为2.5mm就能满足日常使用的强度要求，如果采用锌合金压铸生产，壁厚可以压缩到1.8mm，进一步降低整体重量。设计过程中还针对受力薄弱点做了加强处理，开瓶器的受力支点位置做了局部加厚，背面增加了0.5mm的加强筋，反复撬动瓶盖的时候不会出现支点断裂的情况，

　　口哨的出气缝隙控制在0.3mm，既保证发声的灵敏度，又不会因为缝隙过大导致气流分散、发声音量不足，整体的外轮廓全部做了圆角处理，没有尖锐的棱角，放在口袋里和钥匙、手机等物品摩擦的时候，不会刮花其他物品的表面，握持的时候也能贴合手掌的虎口位置，开瓶发力的时候手感更舒适，不会出现硌手的情况。另外在结构验证阶段，还针对不同手型的握持姿势做了适配，工具侧面做了轻微的内凹弧面，手指捏持的时候有足够的摩擦力，沾水或者沾了油污的时候也不会轻易打滑，口哨的吹嘴位置做了贴合唇部的圆弧设计，长时间含住也不会有明显的异物感，吹嘴边缘做了钝化处理，不会划伤唇部。整个结构没有复杂的内部型腔，模具设计的时候可以采用简单的前后模结构，不需要额外的抽芯机构，能有效降低批量生产的模具成本，成型后的成品只需要简单的飞边处理就能达到使用要求，生产效率较高。
