快动式机用台虎钳夹持工装结构

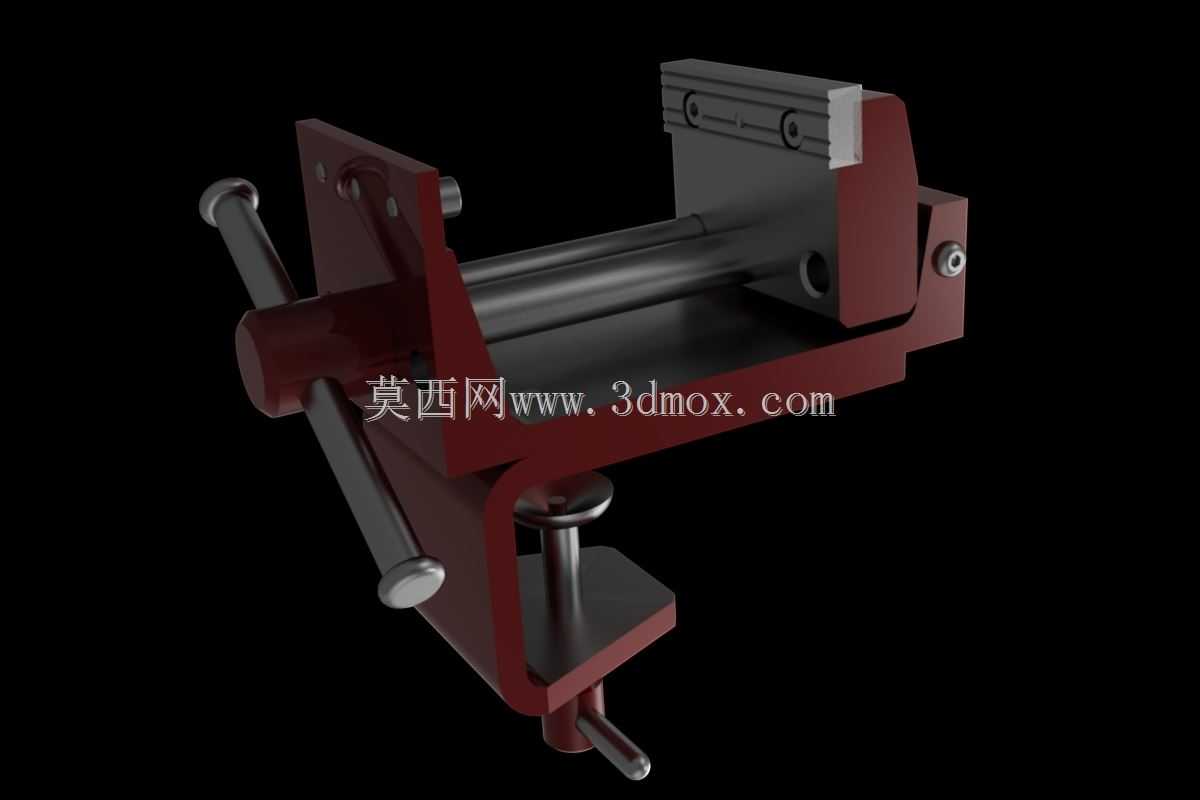

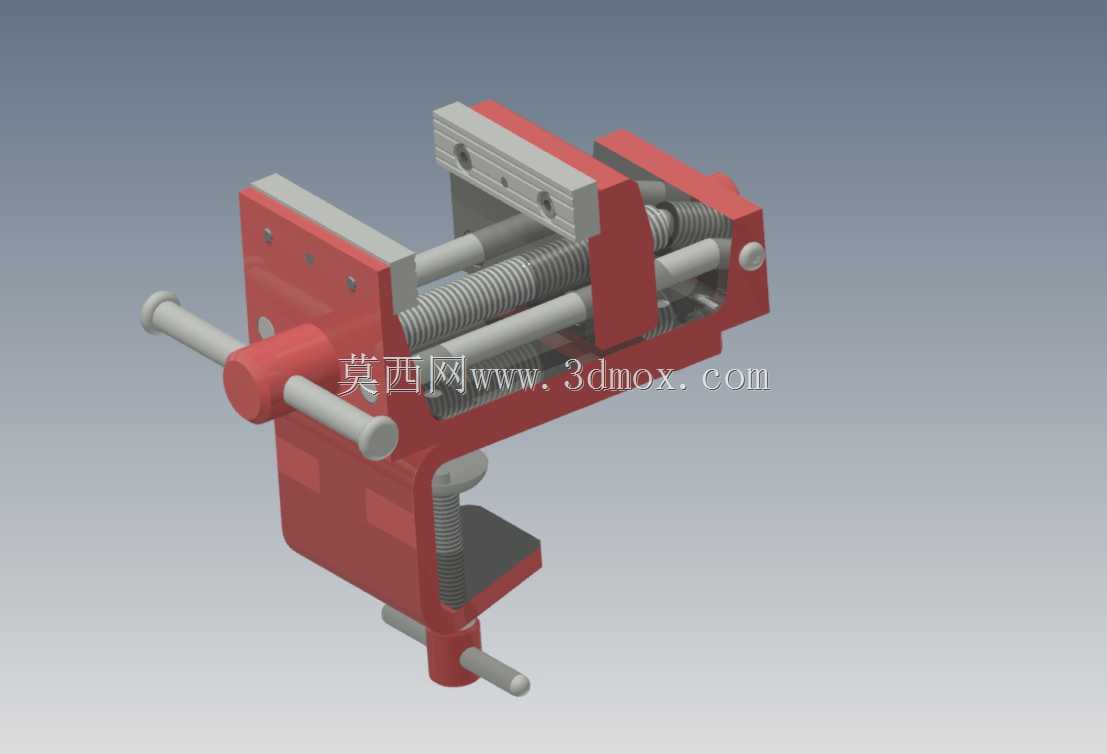

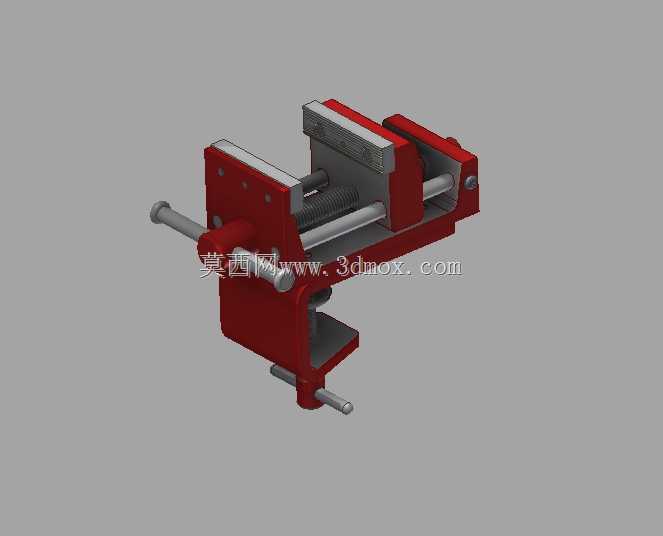

　　在常规金工实训、小型零件铣削、钻孔、攻丝以及装配工位的作业场景里，这类可快速调整夹持范围的台虎钳是工位上最基础也最高频使用的夹持工装，区别于普通固定式台虎钳只能安装在工作台平面的局限，这款结构额外集成了可夹持在工作台边缘的下置夹紧组件，不需要在台面上预先打孔安装固定，适配临时工位、移动作业台以及不同厚度的工作台侧边装夹需求，转场使用时不需要额外准备安装螺栓，松开下钳口即可快速移位。从结构设计逻辑来看，整个虎钳的主体框架采用铸铁一体式铸造成型的基体，保证夹持受力时的整体刚性，避免大夹紧力下出现基体开裂或者形变；主夹持丝杠采用梯形螺纹传动，相比普通三角螺纹拥有更好的受力性能和自锁能力，夹紧工件后不会因为加工过程中的振动出现松脱，

　　丝杠端部搭配转动手柄，操作时可以通过杠杆力放大夹紧力，针对不同硬度的工件都能提供足够的夹持力矩。钳口部分采用可更换的淬硬钢钳口板，表面加工有交叉网纹来增加夹持摩擦力，针对精加工零件也可以更换铜质或者铝质的软钳口，避免夹伤工件已加工表面，钳口板通过沉头螺钉固定在活动钳身和固定钳身上，磨损后只需要更换钳口板即可，不需要更换整个钳身部件，降低长期使用的维护成本。这款虎钳的快动结构设计是核心亮点，区别于普通虎钳需要全程转动手柄来调整钳口开合大小，这款结构在活动钳身位置设置了快动释放机构，扳动解锁拨杆后可以直接拉动活动钳身快速移动到接近工件尺寸的位置，再扳动拨杆锁止后只需要转动手柄少量行程即可完成夹紧，针对不同尺寸的工件频繁切换装夹时，

　　能大幅减少空行程转动手柄的时间，小批量多品种零件加工时的装夹效率提升非常明显。下置的工作台夹紧组件同样采用丝杠传动结构，旋转下置手柄可以带动下夹块上下移动，适配不同厚度的工作台边缘，夹块接触工作台的位置设置了防滑垫，避免夹紧后虎钳整体在加工受力时出现移位，同时也不会夹伤工作台的漆面或者边缘。从安装边界尺寸来看，这款虎钳主钳口的最大开合距离覆盖常规小型零件的夹持需求，整体宽度控制在常规工位操作的舒适范围内，安装在工作台边缘时，主钳口的工作面高度适配成年人站立操作的肘部高度，长时间操作不会出现过度俯身的疲劳感；活动钳身的移动导轨采用矩形导轨结构，配合基体上的导向槽，移动过程中不会出现偏摆，保证夹持工件时上下钳口的平行度，

　　避免装夹倾斜导致加工尺寸超差。在实际使用场景中，除了常规的机加工工位夹持，这类虎钳也常被用于小型部件的拆卸、轴承压装、工件校直等作业，整体结构没有多余的复杂零件，日常维护只需要定期在丝杠和导轨位置涂抹润滑脂，清理钳身缝隙里的切屑即可，长期使用的故障率极低。设计过程中针对受力集中的丝杠安装座位置做了加厚处理，避免过大夹紧力下出现安装座断裂的问题，所有转动配合的位置都预留了合理的配合间隙，不会因为切屑进入或者轻微锈蚀出现卡滞，手柄部位采用圆柱光杆设计，操作时握持舒适，施加较大力矩时也不会硌手。
