约翰迪尔品牌标识立体结构设计

　　做农机整机外观配套设计快十二年，经手的约翰迪尔设备外观标识适配项目不下二十个，这次做的这款约翰迪尔标识立体结构，完全是按照主机厂实际装车的工艺要求倒推的建模逻辑，不是那种只做个曲面贴图的花架子。先从实际应用场景说，这个标识不是只用来做宣传物料的平面素材，核心装车场景覆盖约翰迪尔全系列拖拉机的机罩前脸、侧围装饰板、驾驶室后窗下方标识位，还有售后维修替换的标识配件、农机展会的展机装饰、授权经销商的门店立体标识，甚至部分配套农机具的品牌标识位也能通用适配。

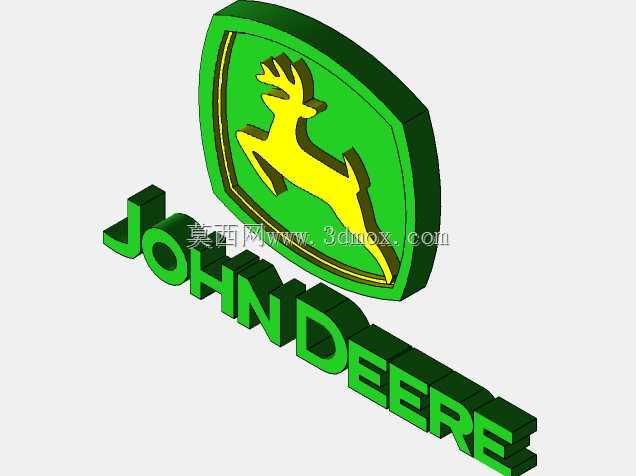

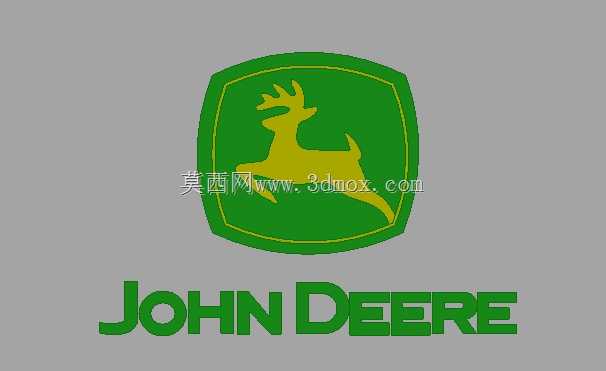

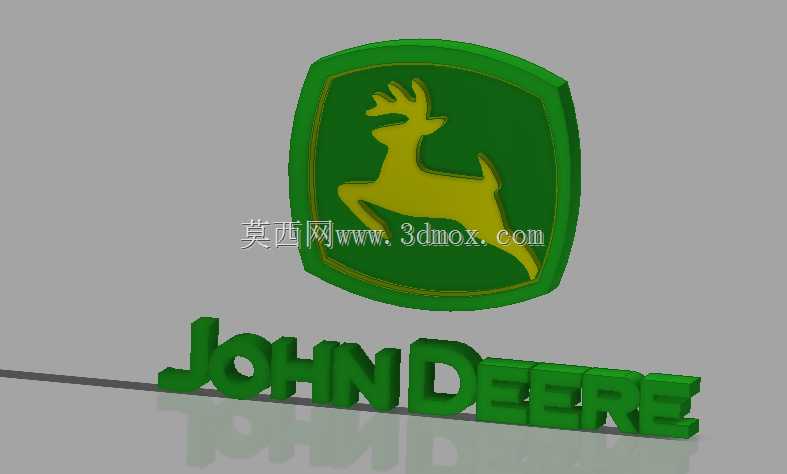

　　很多新手做这类标识建模，上来就照着平面logo描线拉伸，完全不考虑实际安装的边界问题，最后做出来的件要么装上去翘边，要么和机罩的曲面贴合度差，缝隙大到能塞进指甲。我做这个结构的时候，首先把标识拆成了两个独立的功能层：底层的绿色盾形基座和上层的金色跃鹿图形、下方的绿色英文字符层。先确定安装边界，常规拖拉机前脸机罩的标识安装位是带微弧的曲面，弧度半径根据机型不同在800mm到1200mm之间，所以基座的背面我没有做纯平面，而是做了可适配的微弧基准面，安装时可以根据实际机罩的弧度做轻微的形变适配，不用二次修模。基座的外轮廓不是生硬的直角切边，做了R1.2的圆角过渡，一方面是避免安装时割手，符合农机产品的安全设计规范，另一方面是注塑或者吸塑生产的时候，圆角结构能减少应力集中，降低低温环境下的开裂概率——要知道拖拉机作业的环境很多是东北、西北的严寒区域，冬季零下二三十度是常态，边角应力集中的话，很容易被冻裂或者被飞溅的作物秸秆打裂。

　　上层的跃鹿图形，我没有做和基座齐平的平面结构，而是做了1.5mm的凸起高度，这个高度是反复核对过装车效果的：凸起太低的话，农机在田间作业沾了一层泥灰之后，标识的图形就被糊住看不清，起不到品牌识别的作用；凸起太高的话，作业时飞溅的土块、秸秆很容易把突出的鹿形边角撞断，尤其是鹿的鹿角、腿部这些细窄位置，凸起过高的话结构强度根本扛不住田间的复杂工况。鹿形的所有尖角位置我都做了R0.5的小圆角过渡，不是为了好看，是实际生产中不管是ABS注塑还是亚克力吸塑，尖角位置都容易出现充模不满、毛边过多的问题，后期修边的人工成本会高很多，而且使用中尖角位置最先掉漆，用一个作业季就缺一块，非常影响品牌观感。

　　下方的JOHN DEERE英文字符，字重和字符间距完全按照约翰迪尔官方的品牌视觉规范做的，没有自己随便调整字宽，字符的凸起高度和鹿形保持一致，字符和基座的连接位置做了0.3mm的倒角过渡，避免字符根部积灰，日常冲洗的时候高压水枪一冲就能干净，不会在根部留泥垢导致长期使用后字符发黑。整个标识的总厚度控制在4mm，这个厚度是兼顾结构强度和安装便利性的：如果做太厚，一是材料成本上升，二是安装的时候需要在机罩上开更深的定位槽，破坏机罩的本身结构强度；如果做太薄，基座的刚性不够，安装的时候稍微用力就会变形，导致标识表面凹凸不平，视觉效果很差。

　　安装结构上，我在基座背面预留了四个定位柱的位置，定位柱的直径是3mm，位置对应约翰迪尔主流机型机罩上的原有安装孔位，不用重新打孔，替换的时候直接把旧标识撬下来，新的对准孔位按进去，打一圈密封胶就能固定，售后维修的效率能提升很多。定位柱的高度做了2.5mm，不会顶到机罩内部的线束或者其他结构，同时定位柱根部做了加强筋，避免安装时用力过大把定位柱推断。另外考虑到部分用户会用粘接的方式安装，基座背面我做了细磨砂纹理，不是光滑平面，这样粘接的时候胶水的附着力会比光面高30%以上，不会用个半年就因为风吹日晒开胶脱落。

　　从设计思路上来说，做这类工业品牌标识，绝对不能只追求视觉上的还原，必须把使用场景的所有恶劣工况都考虑进去：农机作业时的高压水枪冲洗、夏季暴晒的高温老化、冬季的低温脆化、田间飞溅物的撞击、泥水的腐蚀，这些因素都要在建模的时候把结构冗余量留足。比如标识表面的字符和图形边缘，我都做了轻微的拔模斜度，不管是注塑生产还是后期做表面喷漆、真空镀膜处理，都能顺利脱模，不会出现卡模导致的零件报废。还有盾形基座的外轮廓双黄线装饰，我没有做凹刻或者凸刻的结构，而是留了表面印刷的定位基准，因为黄线是装饰层，如果做成立体结构，长期使用后黄线位置最先磨损，反而不如平面印刷的耐磨，而且后期补漆也方便。

　　很多人觉得做个logo模型是很简单的事，其实真正要做到能落地生产、能适配实际装车需求，里面的细节考量一点不比做个复杂的机械零件少。比如我在做鹿形的腿部结构的时候，特意把鹿腿和基座的连接宽度加宽了0.8mm，就是因为之前有个同行做的同款标识，鹿腿做的太细，装车之后不到三个月，就有不少用户反馈鹿腿被飞过来的玉米棒、土块撞断，最后整批货都返工，损失不小。还有标识的整体尺寸，我做的是适配最常用的280mm宽度规格，高度按照官方比例缩放，这个尺寸装在50马力到200马力的拖拉机机罩上比例刚好，不会太大显得突兀，也不会太小远了看不清。如果是更大马力的机型，只需要按照比例整体缩放就行，因为所有的圆角、凸起高度、安装柱位置都是按比例参数化做的，缩放之后不会出现结构变形的问题。

　　另外考虑到部分用户会用这个标识做3D打印的个性化装饰，比如贴在自己的农用工具、车库墙上，我在建模的时候把所有的曲面都做了G2连续，没有碎面、重叠面，不管是导出STL做FDM打印，还是导出STEP做机加工，都不会出现破面的问题，不需要后期再补面修模。之前见过不少网上的同类模型，看着外形差不多，一导出就有几百个破面，拿到生产端根本没法用，还要花好几个小时修复，非常耽误项目进度。
