复古轮式古炮台结构三维设计作品

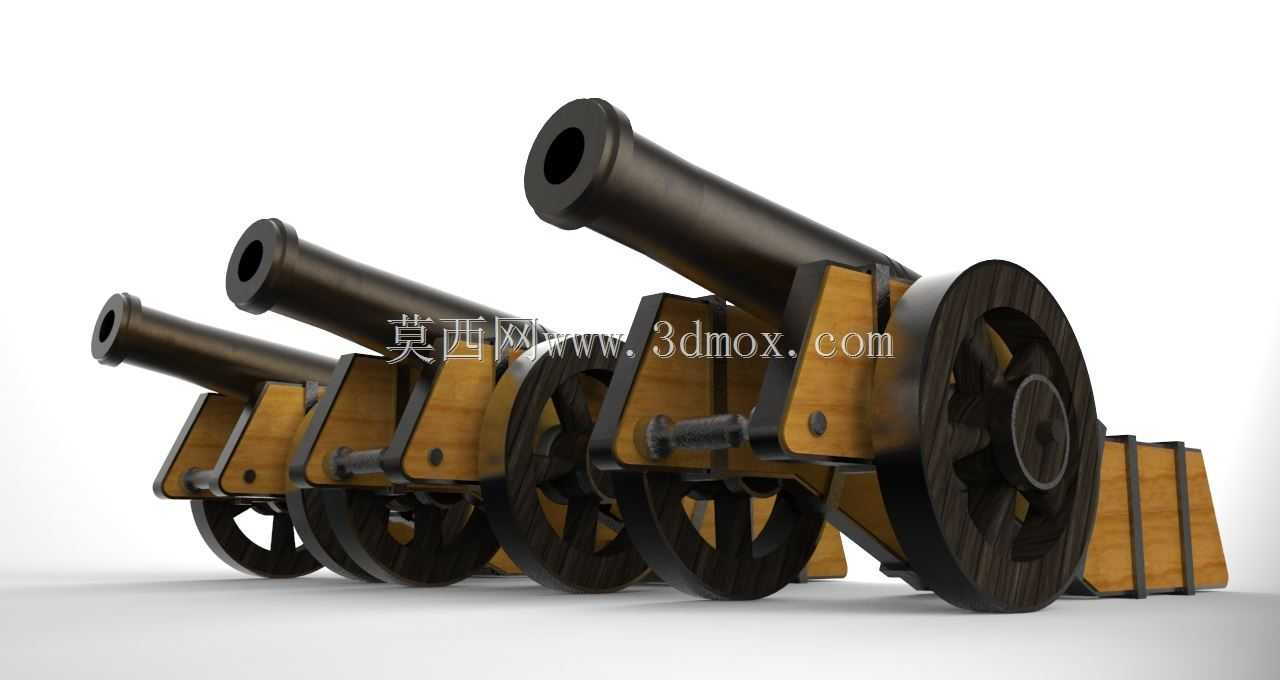

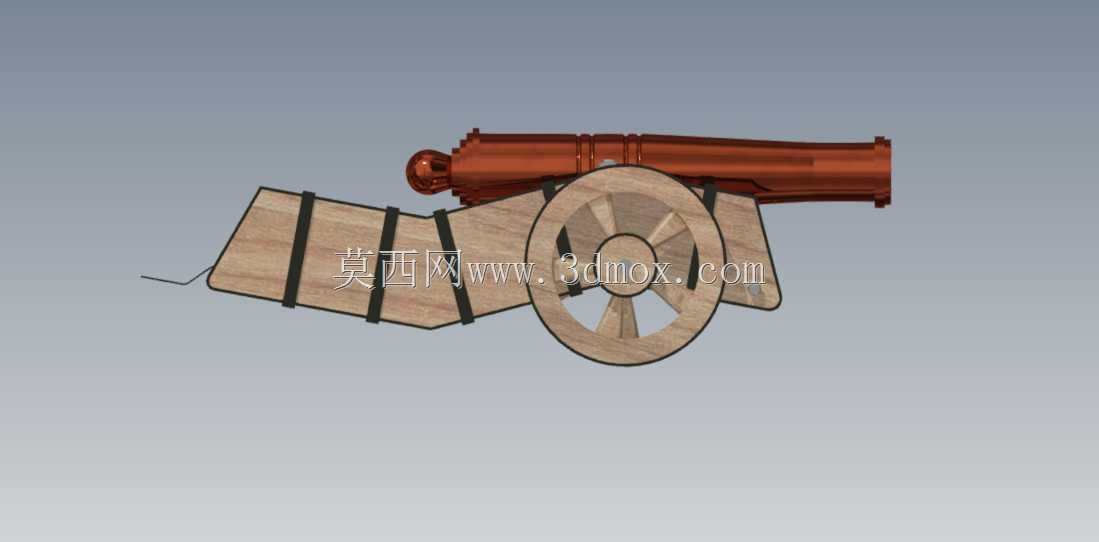

　　这款轮式古炮的三维结构设计，首先要考虑的是其在仿古场景搭建、历史展品复刻、影视道具制作领域的实际使用需求，不同于现代制式火炮的设计逻辑，古炮的结构没有复杂的反后坐装置，所有的受力传导都要通过炮架与轮组直接传递到支撑地面，所以在建模阶段首先要梳理清楚炮管、炮架、轮组三个核心部件的受力路径。炮管部分采用前装滑膛结构的外形还原，炮身从炮口到炮尾逐步增加壁厚，这是因为古代黑火药发射时炮尾承受的膛压最高，逐步增厚的管壁既符合历史实物的结构逻辑，也能在后续3D打印或者实体复刻时保证结构强度，炮身两侧的炮耳是核心连接部件，整个炮管的俯仰转动都依托炮耳与炮架的轴孔配合实现，建模时炮耳与炮架轴孔的配合间隙控制在0.2mm，既保证转动顺畅，

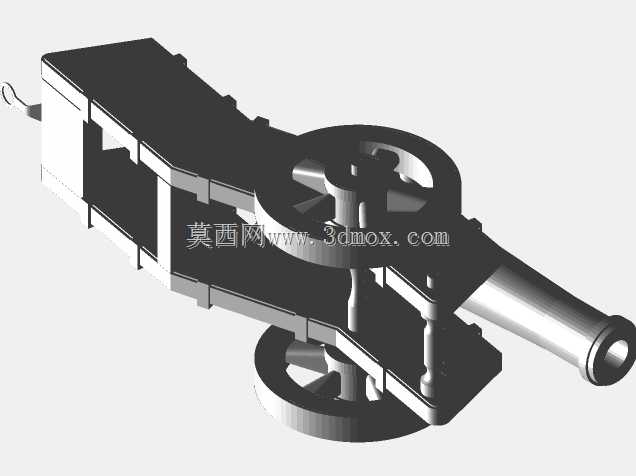

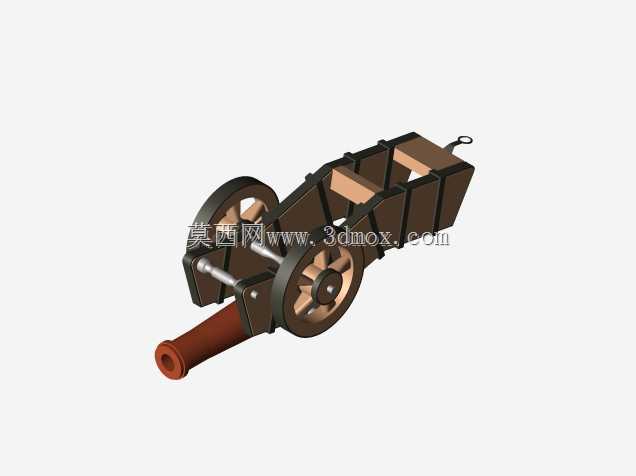

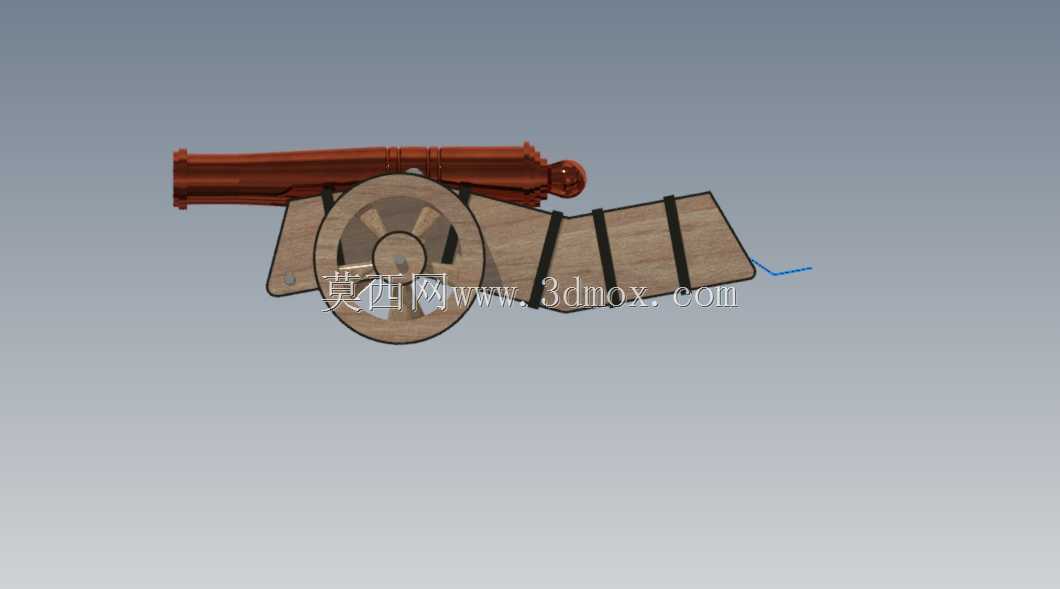

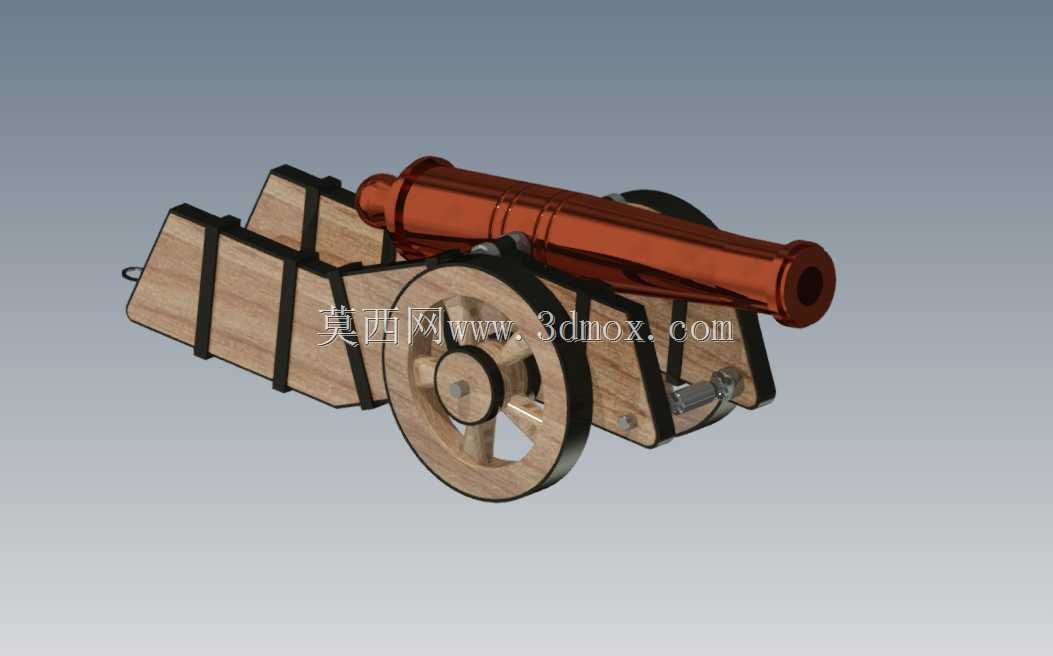

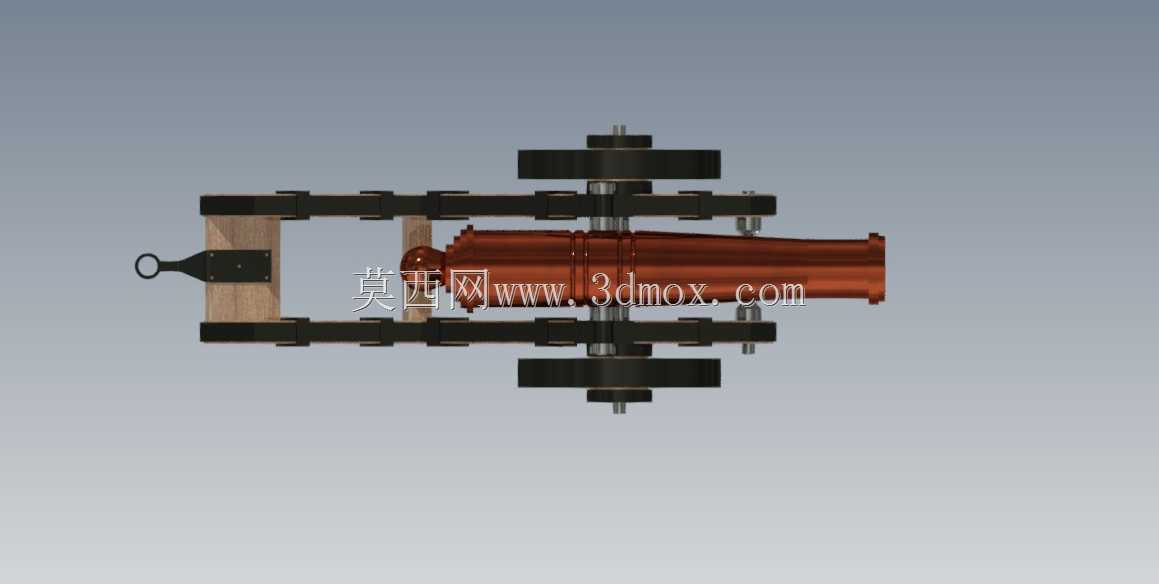

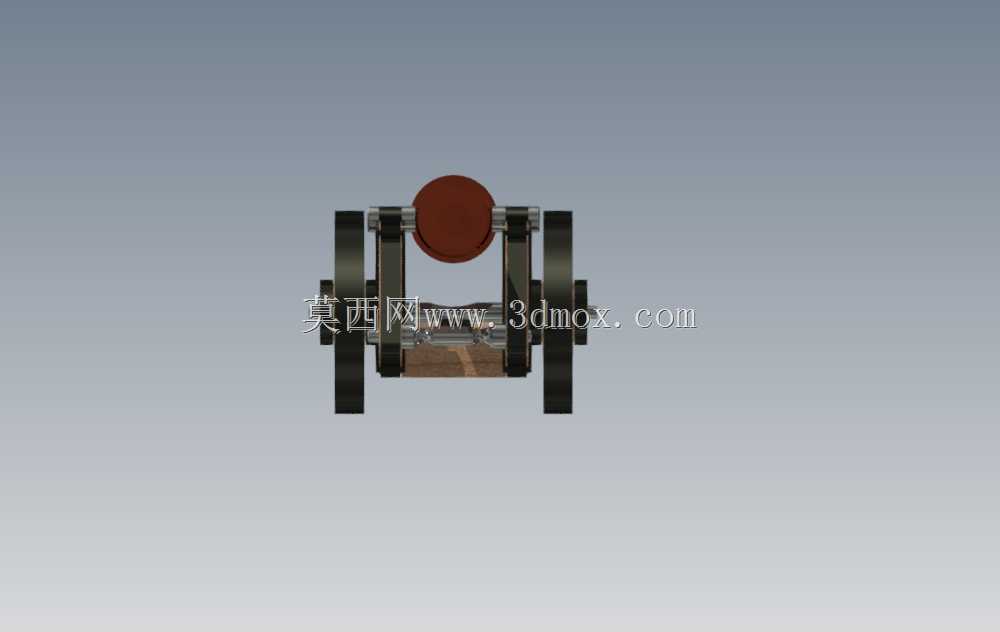

　　也不会出现旷量过大导致炮身晃动的问题。炮架部分采用木质结构的外形还原，主体由两侧的炮架侧板、横向连接撑杆、尾部的支撑尾撑组成，侧板上预留炮耳的安装孔位，同时在轮组安装位置设计了加强的嵌装结构，因为轮组要承担整个炮身的重量，还要满足短距离拖行移动的需求，所以轮轴与炮架侧板的连接位置做了加厚处理，避免移动过程中出现结构开裂。轮组采用实木轮加金属箍的经典结构，轮辐为对称放射状布置，轮缘外侧的金属箍既可以减少木质轮缘的磨损，也能增加轮组的整体强度，轮轴贯穿两侧炮架侧板，两端通过轴销固定防止轮组脱出。在安装边界方面，这款古炮的轮距设计为820mm，炮身水平状态下总长度1250mm，炮口中心距离地面高度为680mm，尾部支撑尾撑落地时，

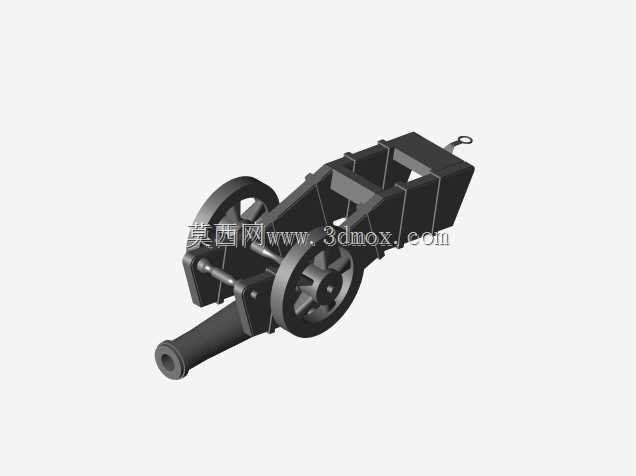

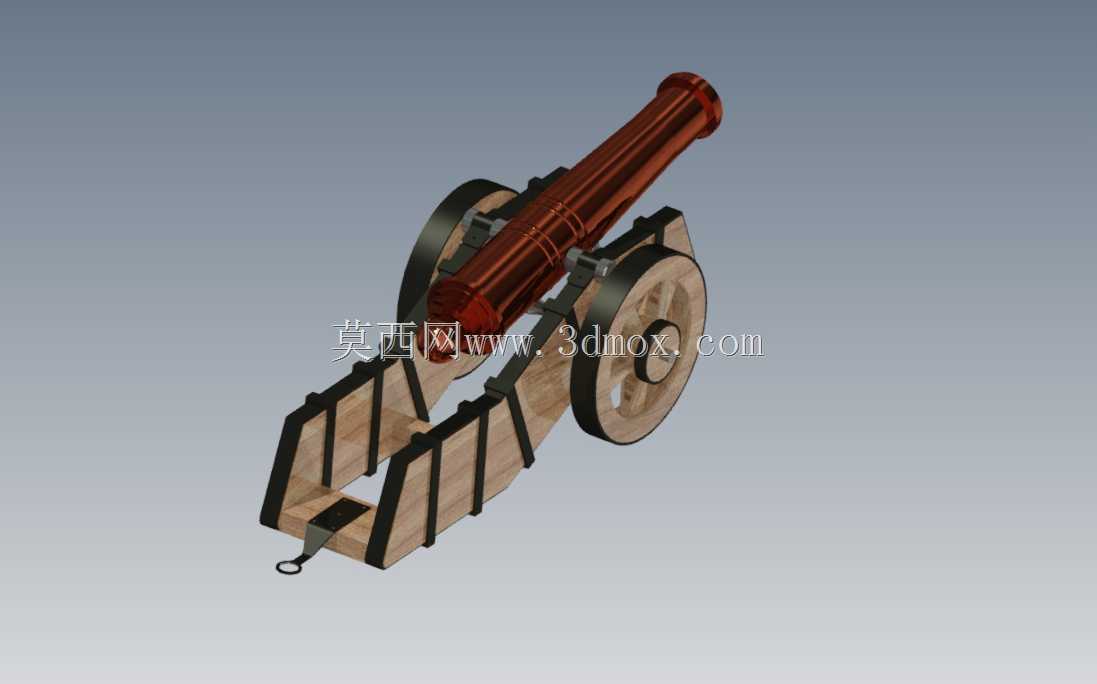

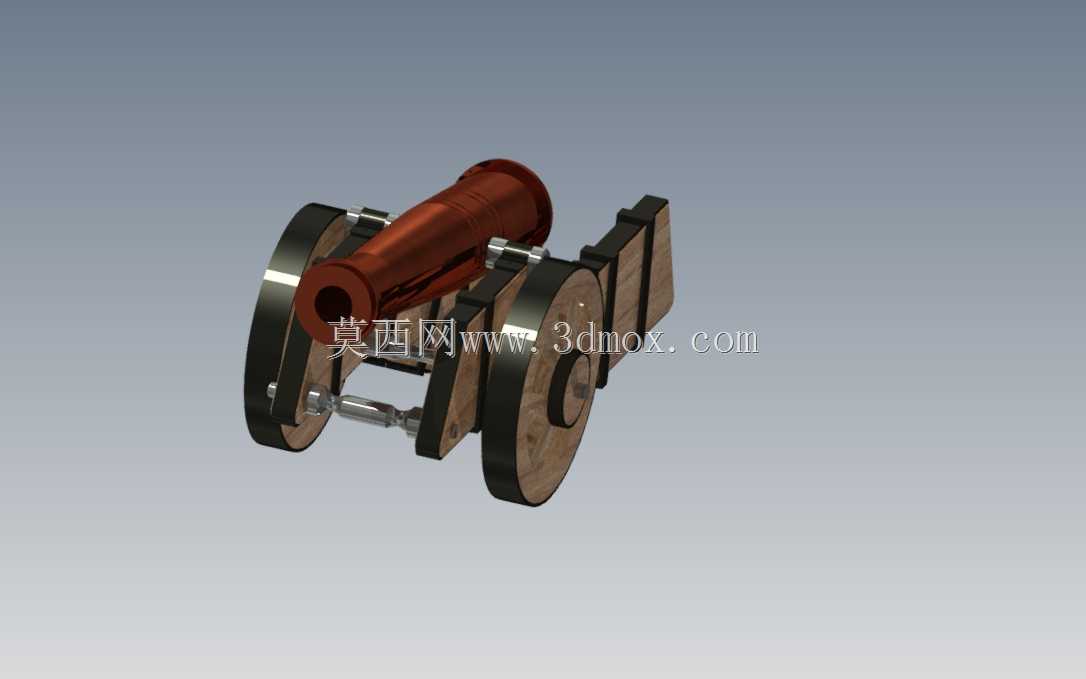

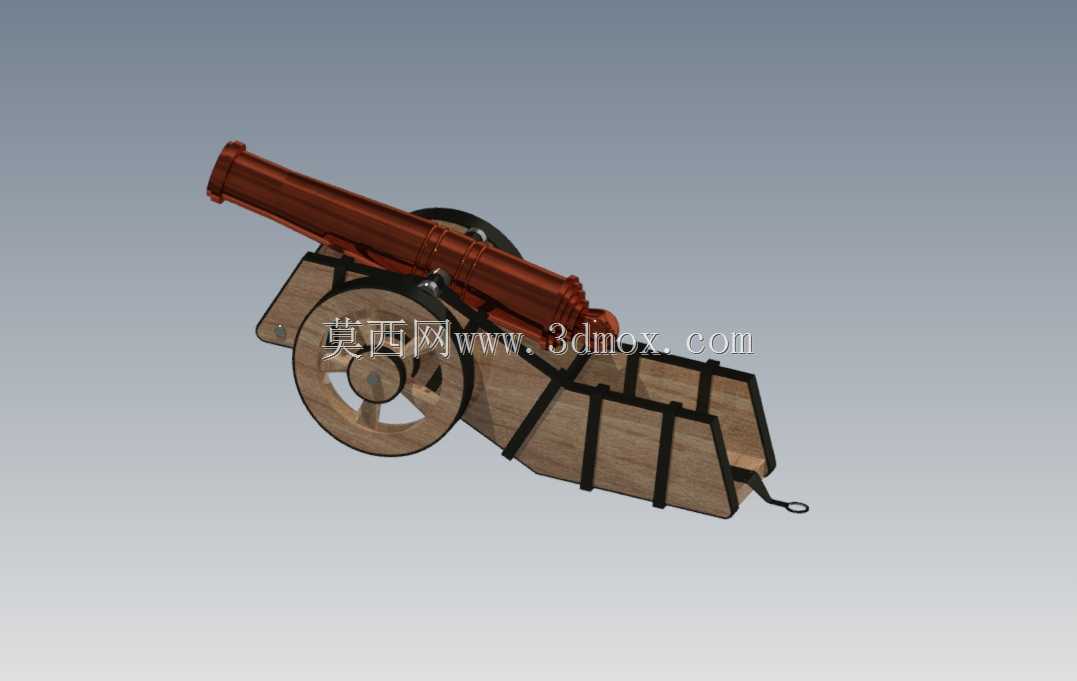

　　炮身最大仰角可以达到25度，完全符合古炮的实际射击角度范围，建模时所有部件的装配关系都按照实际可拆装的逻辑设计，炮耳与炮架、轮轴与侧板、撑杆与侧板之间都预留了紧固件的安装位置，不管是用于虚拟场景的渲染展示，还是用于实体模型的3D打印制作，都可以直接拆解出独立的零件图。从功能特性来看，这款模型完整还原了古炮的俯仰调节、轮式移动两个核心功能，没有添加多余的装饰性结构，所有外露的金属件比如炮管、炮箍、轮缘金属条、紧固件都做了对应的材质区分，木质炮架与轮组的纹理走向也按照实木加工的逻辑布置，避免出现纹理错位不符合实际加工工艺的问题。在设计思路上，没有完全照搬某一款特定历史古炮的尺寸，而是在通用古炮结构的基础上做了比例优化，整体比例协调，

　　不会出现炮管过细、轮组过大这类视觉违和的问题，同时兼顾了不同使用场景的适配性，如果用于展馆静态展示，可以直接将尾部支撑尾撑落地固定，保证摆放稳定性；如果用于影视动态场景拍摄，轮组可以顺畅转动，配合拖曳结构可以实现移动镜头的拍摄需求；如果用于文创产品制作，拆分后的零件可以直接适配常见的FDM3D打印机的成型尺寸，不需要额外做零件拆分处理。结构细节上，炮尾的点火孔位置做了精准的还原，炮架上的金属包边位置也对应了实际使用中容易磨损的部位，没有为了视觉效果添加不符合历史逻辑的装饰件，所有结构都能在实际古炮实物上找到对应的功能依据，比如炮架侧板上的金属加固片，就是为了抵消炮耳转动时对木质侧板的挤压应力，轮轴位置的金属轴套也是为了减少木质侧板与金属轮轴之间的磨损，这些细节的还原能让模型在近距离观察或者特写拍摄时不会出现结构逻辑错误。
