便携式手动夹紧虎钳结构设计

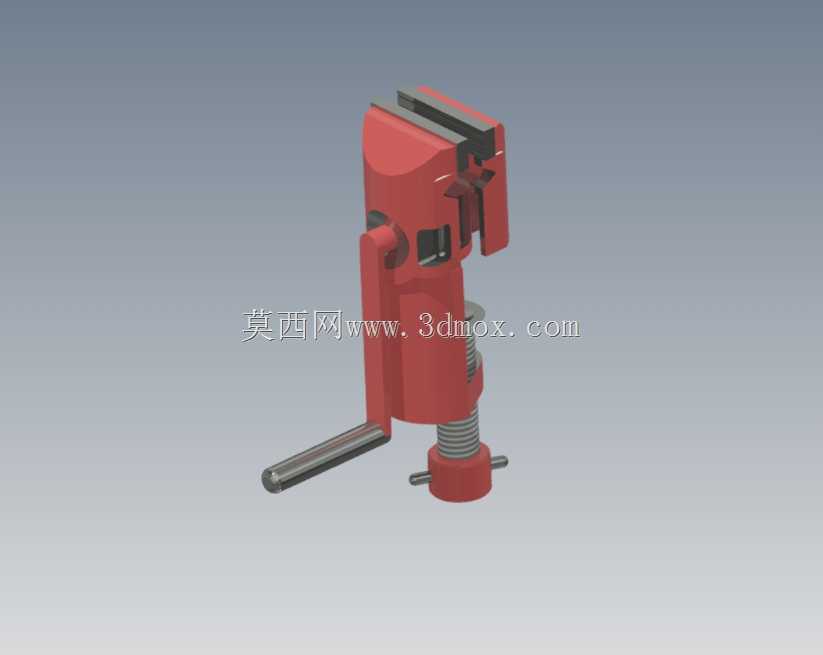

　　在小型零件的锉削、钻孔、攻丝等钳工工序里，这类手动虎钳是工位上最常用的夹持器具，相比重型台虎钳，它的整体结构更紧凑，不需要固定在重型工作台面上，可灵活移动到临时作业点，适配维修现场、户外小型加工、教学实训等多种场景，甚至在部分小型装配工位上，也能用来夹持小尺寸工件完成压装、铆接等操作。从结构上看，该虎钳采用螺杆进给的夹紧方式，活动钳身通过导柱与固定钳身配合，保证夹紧过程中钳口的平行度，避免工件夹偏、夹伤；钳口部位预留了可更换钳口板的安装位，可根据工件材质更换带齿防滑钳口、软质铜钳口或者V型钳口，分别适配粗糙毛坯件、精加工表面工件、轴类零件的夹持需求。设计时首先考虑的是操作便利性，手柄采用加长摇臂结构，

　　操作人员施加较小的手动力就能获得足够的夹紧力，螺杆部位配套了复位弹簧，松开钳口时活动钳身可自动回弹，不需要手动拉开，能减少单工序的辅助操作时间；整体壳体采用一体式铸造成型的结构思路，既保证了夹持时的结构刚性，避免夹紧力过大导致钳身变形，又能控制整体重量，方便单人搬运转移。安装边界上，该虎钳底部预留了螺栓固定孔，既可以通过螺栓临时固定在木质工作台、角钢支架上，也可以搭配配套的快速夹座实现快装快拆，整体外形尺寸控制在单手可握持的范围，钳口最大张开量适配常见的小型零件加工需求，不会因为尺寸过大占用过多工位空间。从功能特性来说，这类虎钳没有复杂的液压、气动元件，完全依靠机械结构实现夹紧，故障率极低，日常维护只需要定期在螺杆、

　　导柱配合面涂抹润滑脂即可，不需要复杂的保养流程；钳身的红色涂装不仅是外观标识，也能在作业现场起到醒目的提示作用，避免工具遗落或者被工件磕碰。在实际使用中，针对不同的作业场景，该结构还可以做针对性的适配调整，比如针对电子小零件加工，可以在钳口加装绝缘垫层，避免静电损伤元器件；针对焊接作业，可以更换耐高温的钳口板，防止焊渣飞溅损伤钳口工作面。结构设计上，活动钳身与固定钳身的配合面采用了燕尾槽导向结构，相比普通的圆柱导柱，燕尾槽的导向精度更高，承载侧向力的能力更强，在进行锉削、敲击等带侧向载荷的作业时，钳身不会出现偏移、晃动，保证加工精度。螺杆的端部采用了球面顶紧结构，顶紧面与活动钳身的接触为点接触形式，能自动适应活动钳身的微小角度偏差，

　　避免螺杆别劲，操作时摇动手柄的手感更顺滑，不会出现卡滞现象。整体结构没有多余的冗余部件，所有受力部位都做了加厚处理，比如钳口背部的加强筋、螺杆安装座的壁厚，都经过受力校核，保证在最大夹紧力下结构的变形量控制在允许范围内，不会因为长期使用出现钳口下垂、螺杆弯曲等问题。
