不锈钢三角承重置物支架结构设计

　　这类三角型金属支撑件在民用置物、工业设备侧装辅件、仪器仪表临时挂载场景中应用十分广泛，日常在仓储货架侧挂工具、实验室墙面挂载小型仪器、家居场景支撑墙面置物板时都能见到同结构产品的身影，核心作用是通过三角形的稳定力学结构，在垂直墙面与水平承载面之间形成刚性支撑，将承载面的竖向载荷均匀传递到墙面固定点位，避免水平置物结构出现端部下挠、连接失效的问题。

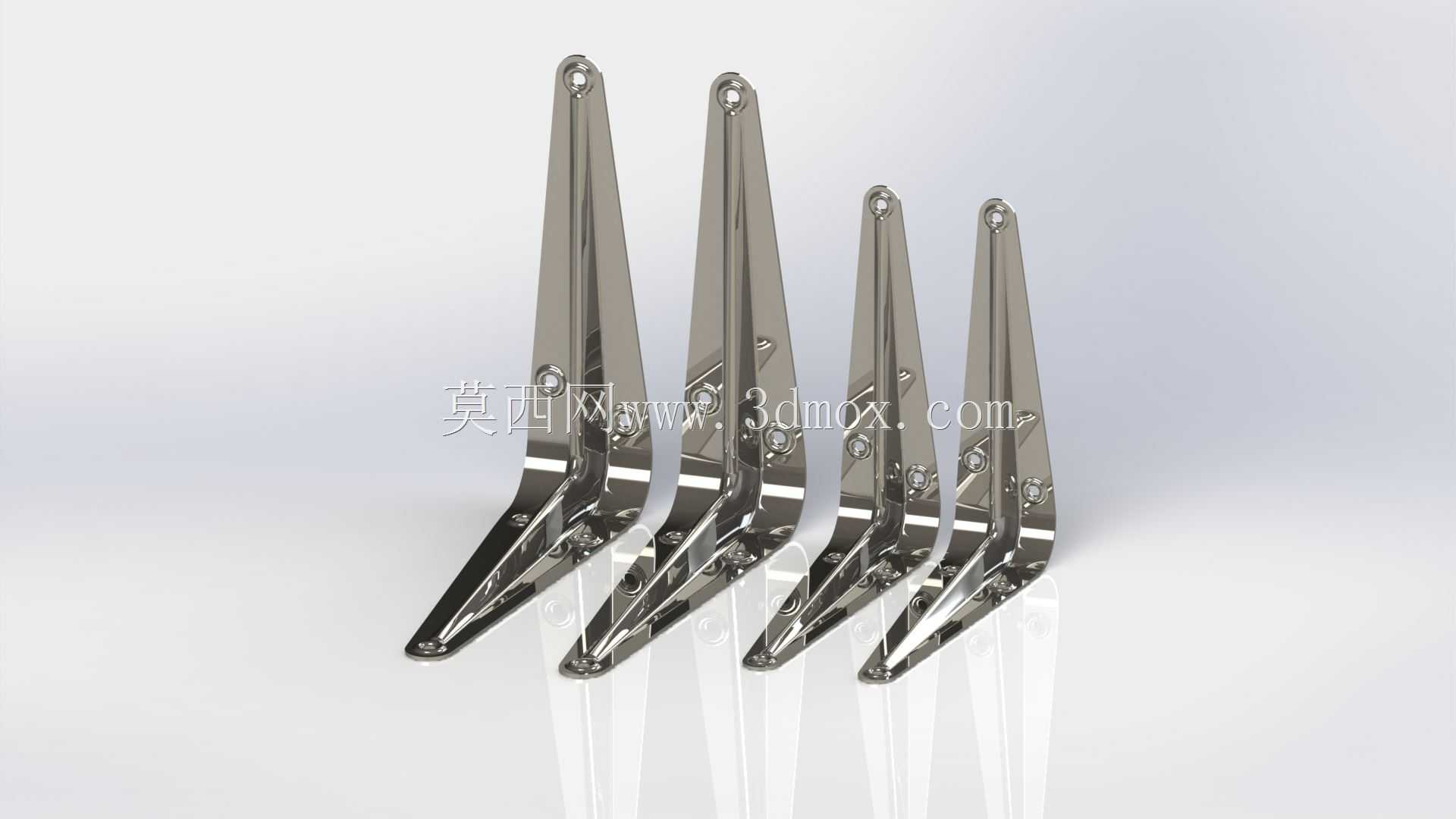

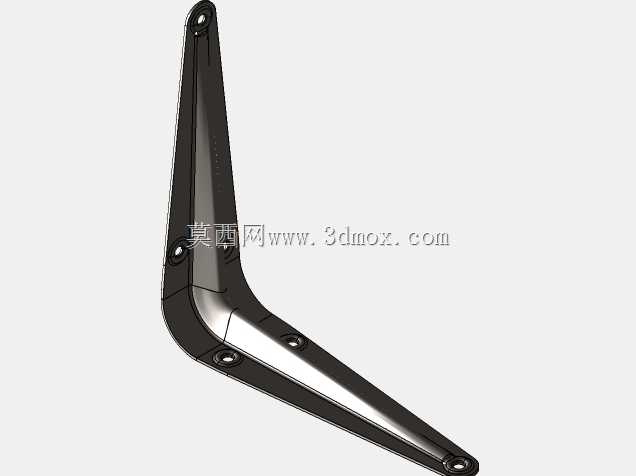

　　从结构设计逻辑来看，这款支架采用了一体式冲压折弯加筋的设计思路，整体为L型折弯结构，竖向边与水平边的夹角严格控制在90度，保证安装后承载面处于水平状态。竖向边的上部设置了一个沉头安装孔，用于和墙面的膨胀螺栓或者自攻螺丝连接，孔位做了沉头处理，安装后螺丝头部不会突出支架表面，避免剐蹭挂载物品或者安装人员；水平边的端部以及靠近折弯处也分别设置了安装孔，用于和上方的置物板、承载平台做固定连接，防止承载平台出现横向滑移。

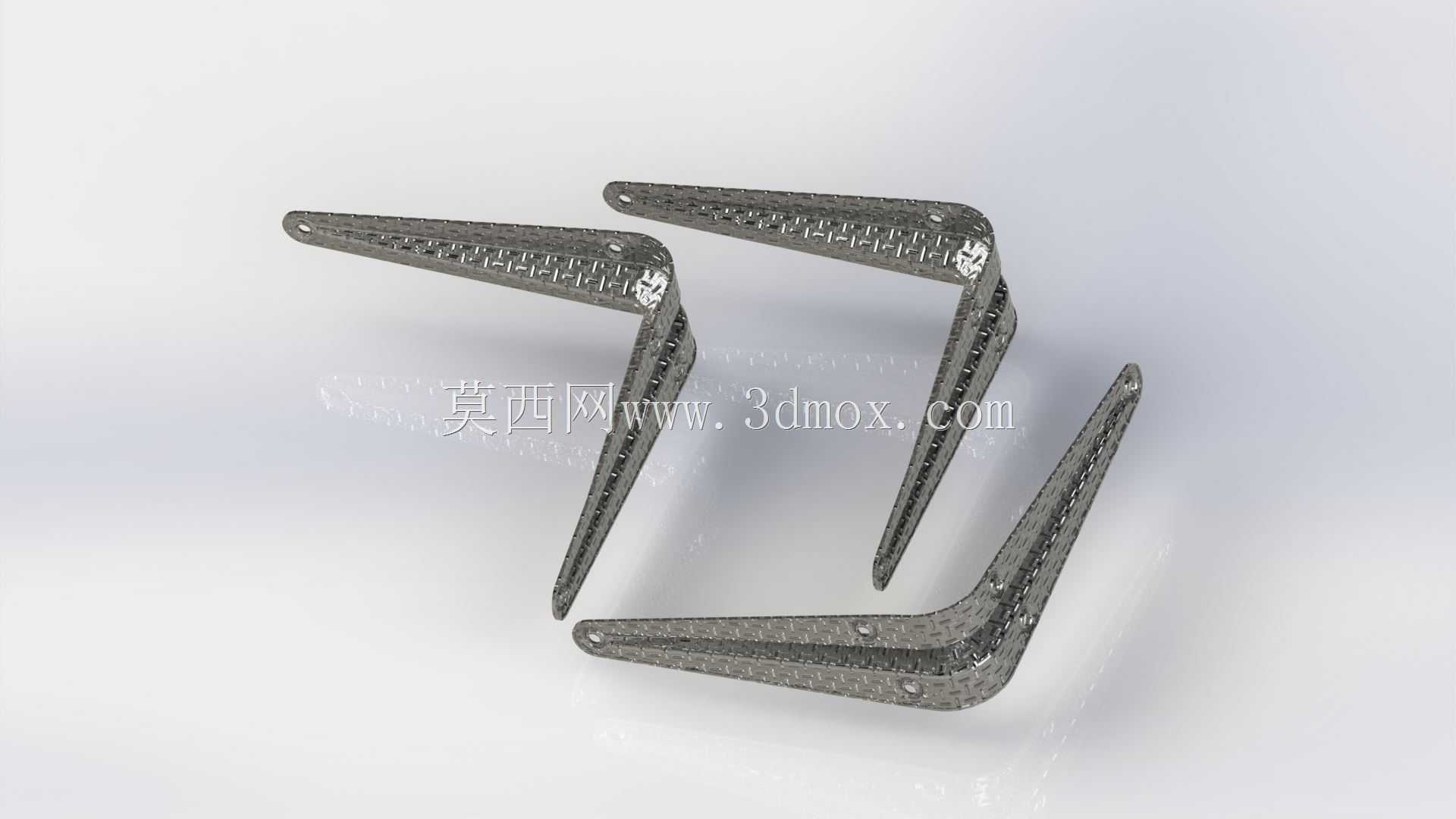

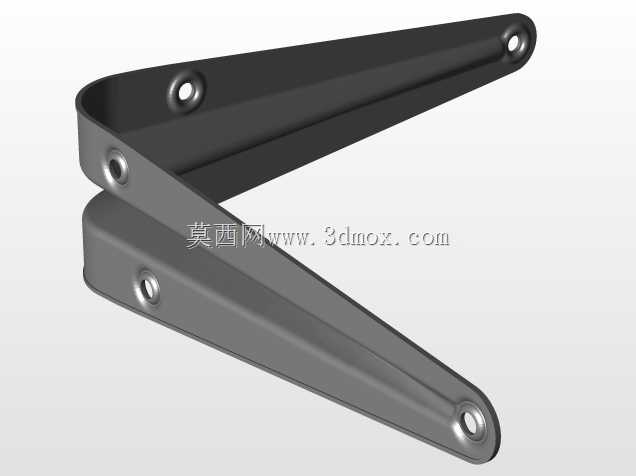

　　很多初次做这类支架设计的工程师容易忽略折弯处的应力集中问题，这款支架在竖向边和水平边的连接折弯位置，做了向内的三角加强筋结构，加强筋从竖向边上部一直延伸到水平边的外端，相当于在L型结构的内部额外增加了一道斜向支撑，把原本直角位置的集中应力分散到整个支架的板面上，在不增加板材厚度的前提下，大幅提升了支架的整体抗弯折能力。支架的边缘全部做了卷边或者倒角处理，没有裸露的冲压锐边，避免安装和使用过程中划伤操作人员，这也是五金支撑类零件必须考虑的安全设计细节。

　　从安装边界来看，同系列不同规格的支架，竖向边长度从100mm到300mm不等，水平边的承载长度对应从80mm到250mm，适配不同深度的置物需求，单支支架的额定静载荷根据板材厚度不同，覆盖10kg到50kg的区间，安装时需要根据承载重量选择对应规格的膨胀螺栓，墙面如果是轻质砖墙或者空心墙，需要额外使用蝴蝶型膨胀管来提升固定强度，不能直接使用普通自攻螺丝固定，否则容易出现墙面固定点拔出的失效问题。

　　实际选型使用时，需要根据承载物的总重量来确定支架的安装间距，一般承载家用轻型置物架时，支架间距控制在600mm以内即可，如果是承载工业仪器或者较重的工具，支架间距需要缩小到400mm以内，同时要保证每个支架的竖向固定点至少有2个有效螺栓连接，不能仅靠上部单个螺丝承重。支架表面做了抛光镀铬处理，一方面是提升外观质感，另一方面是在潮湿环境下使用时，能够提升防锈能力，避免长期使用出现锈蚀影响结构强度，在户外或者高湿度车间使用时，也可以选择304不锈钢材质的同结构支架，进一步提升耐腐性能。

　　在三维建模过程中，这类零件需要重点注意折弯系数的设置，因为支架的加强筋和主体折弯是一次冲压成型的，建模时如果折弯扣除值设置不准确，会导致后续冲压成型后安装孔位出现偏移，无法和标准件匹配。同时沉头孔的角度和深度需要对应所选螺丝的标准参数，避免出现螺丝无法沉平或者沉头过深导致板材强度下降的问题。很多工程师建模时容易忽略板材的冲压拔模角度，实际生产中这类冲压件的侧壁需要预留微小的拔模斜度，否则模具脱模时会出现刮伤工件表面的问题，建模时需要在非配合面预留0.5度左右的拔模角度，配合面保持平直即可，兼顾生产可行性和安装精度。
