多棱面切割金属钢环结构设计

　　在精密机械装配、仪器仪表配套以及小型五金构件的应用场景里，这类带多棱面切割结构的金属钢环，往往承担着定位、装饰性限位、配合面传动衔接的多重作用，区别于普通光滑面钢环，其外圆的多面切割结构并非单纯为了外观效果，更多是适配特定安装空间下的防转需求——当钢环嵌入对应安装槽时，棱面可以和槽内的定位凸台形成卡合，避免环形构件在长期往复运动、振动工况下出现周向转动，保证配合位置的精度稳定性。从实际使用场景来看，这类钢环常出现在精密传感组件的配套限位结构里，也可作为小型机械的轴端装饰挡圈，或是穿戴类五金制品的主体结构，不同应用场景下对其棱面的角度公差、表面粗糙度要求差异较大，用于机械传动限位的场景下，棱面的平面度需要控制在0.02mm以内，避免卡合时出现应力集中导致棱边崩损，而用于外观装饰类场景时，棱面的抛光粗糙度要达到Ra0.8以下，保证金属光泽的均匀反射效果。

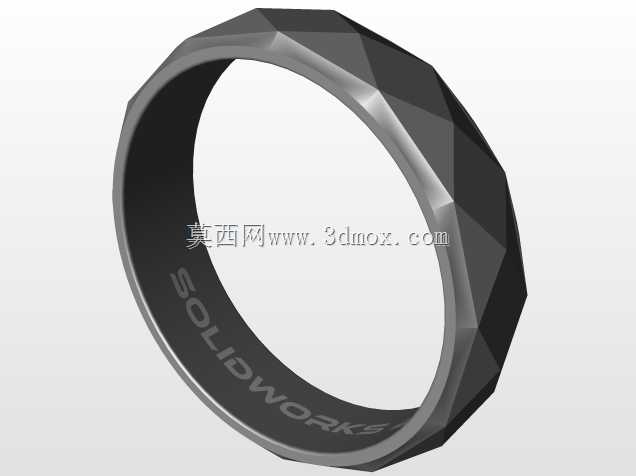

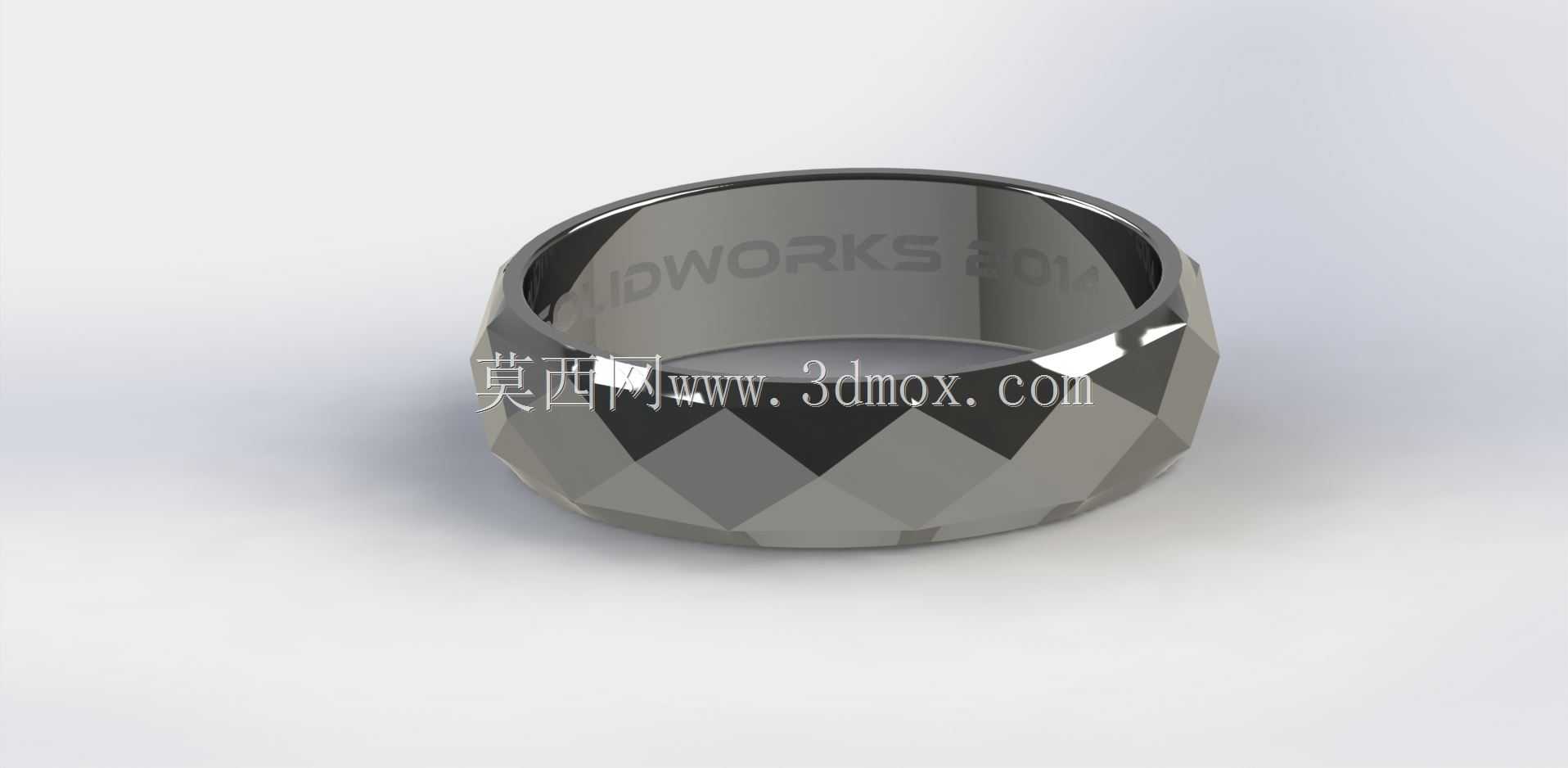

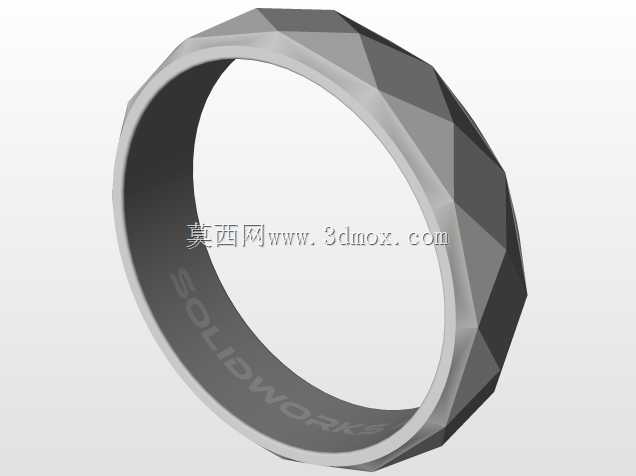

　　设计这类钢环结构时，首先要确定内孔的配合公差，根据安装轴径的实际尺寸选择基孔制还是基轴制配合，通常过盈配合的过盈量控制在0.01-0.03mm之间，既保证装配后不会松脱，也不会因为过盈量过大导致内孔撑裂、棱面变形。外圆的棱面切割需要先确定棱面数量，本次设计的十二棱面结构，是在保证防转效果的同时，兼顾加工便利性——棱面数量过少会导致卡合时接触应力过大，棱面数量过多则会提升铣削加工的难度，也会让每个棱面的接触面积过小，长期使用后容易出现棱边磨损。建模过程中需要先绘制环形基础实体，确定内孔、外圆以及轴向厚度的基础尺寸，通常这类小型钢环的轴向厚度在3-8mm区间，内孔直径根据适配的轴径从10mm到30mm不等，外圆直径比内孔大4-10mm，保证足够的结构强度。完成基础环形实体后，通过圆周阵列的方式生成外棱面，每个棱面的切割深度控制在0.5-1.5mm，切割角度沿径向均匀分布，保证每个棱面的受力均匀。

　　从安装边界来看，这类钢环的安装槽宽度需要比钢环轴向厚度大0.1-0.2mm，预留热胀冷缩的空间，避免温度变化时钢环膨胀卡滞在槽内；安装槽的内圆直径和钢环外圆的非棱面位置保持间隙配合，间隙量控制在0.05mm以内，同时槽内需要加工出和钢环棱面对应的定位缺口，缺口的角度公差控制在±0.5°，保证钢环装入后棱面和缺口完全贴合，不会出现周向窜动。实际加工时，这类钢环通常采用轴承钢或者304不锈钢作为原材料，前者硬度更高、耐磨性更好，适合有相对摩擦的机械限位场景，后者防锈能力强，适合外露或者潮湿环境下使用。加工流程一般是先下料得到环形毛坯，经过车床粗加工内孔和外圆留0.2mm精加工余量，再通过热处理提升材料硬度，之后精车内孔和外圆到尺寸，最后在加工中心上铣削外棱面，完成后进行去毛刺、抛光或者发黑处理，根据使用场景选择对应的表面处理工艺。

　　需要注意的是，棱面和外圆圆弧的交接位置必须做R0.1左右的圆角过渡，不能留下尖锐的加工刀痕，否则在受力时这些位置会成为应力集中点，长期交变载荷下容易出现裂纹扩展，导致钢环断裂。如果是用于传感组件配套的钢环，还需要控制材料的磁导率，选择无磁不锈钢材质，避免对传感器的信号采集造成干扰，同时棱面的加工纹路要沿圆周方向一致，减少信号反射的杂波影响。在装配过程中，这类钢环通常采用压装方式装入对应位置，压装时要保证施压面均匀作用在钢环的端面，不能直接压在棱面位置，避免棱面受压变形，压装速度控制在5mm/s以内，防止速度过快导致内孔划伤或者棱面崩边。日常使用维护中，用于机械结构的钢环需要定期检查棱面的磨损情况，当棱面磨损量超过0.2mm时就需要更换，避免防转失效导致设备故障，而用于装饰用途的钢环则需要定期擦拭表面，避免污渍附着在棱面交接的缝隙里影响外观效果。
