带立体浮雕纹理的金属指环结构设计

　　日常接触到的带纹理金属指环，很多人只把它归为普通饰品，但从结构设计角度看，这类环形构件的细节处理直接决定佩戴体验与成品质感。先从实际应用场景说起，这类带连续浮雕纹理的金属指环，除了作为日常佩戴的首饰使用，部分同结构环形件也会被用作小型装饰构件、文创产品的连接环，甚至部分精密设备上的装饰性限位环也会参考这类环形曲面纹理的加工逻辑，核心是在环形曲面上实现连续无断点的纹理排布，同时保证曲面过渡顺滑无锐边。

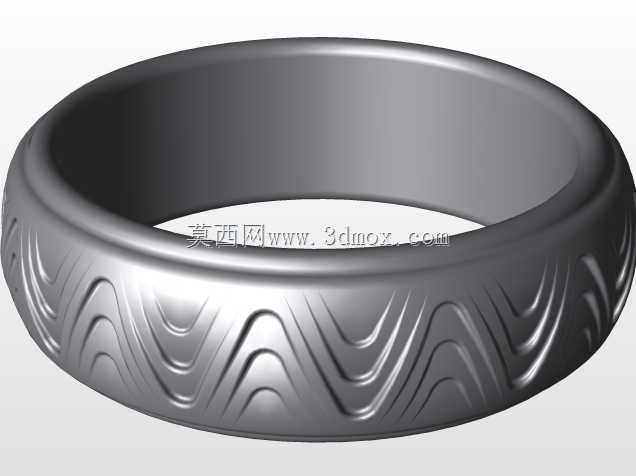

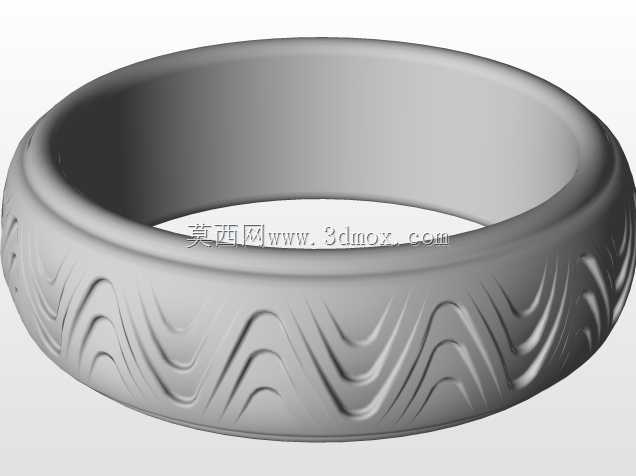

　　从设计思路层面拆解，首先要确定指环的基础环形参数，内圈曲面必须严格贴合人体指根的弧度，不能出现局部凸起的棱角，否则长时间佩戴会产生压痕，内圈的直径公差需要控制在合理范围，既要保证佩戴时不会轻易滑落，也要避免过紧导致摘取困难。外圈的纹理设计是整个结构的核心，这类连续的V形交错浮雕纹理，不是简单在圆柱面上做凸起，而是要顺着指环外圈的环形曲率做渐变处理，靠近指环上下边缘的纹理深度要逐步收浅，避免边缘处出现尖锐的棱边，同时每一组纹理的排布要沿着环向均匀分布，保证从任意角度观察，纹理的视觉连续性都不会出现断层。

　　再说到功能特性，金属指环的表面纹理除了装饰作用，实际使用中还能增加接触面的摩擦力，减少指环在手指上随意转动的概率，避免佩戴时因为滑动导致的磕碰损伤。纹理的凹槽深度不能过深，否则日常使用中容易积存污垢，也会增加后续表面抛光处理的难度，凹槽的转角处全部做圆角过渡，既可以减少加工时的应力集中，提升金属构件的结构强度，也能避免清洁时的死角。整个指环的壁厚要保持均匀，不能因为外圈做了浮雕纹理就出现局部壁厚过薄的问题，否则在受到外力挤压时容易出现变形，壁厚的均匀性也直接影响后续铸造或者CNC加工的成品率，避免出现局部缩孔或者加工震纹。

　　关于安装与适配边界，这类指环作为佩戴构件时，内圈的尺寸需要对应标准的指围区间，不同尺寸的指环在缩放时，要保证纹理的比例同步调整，不能出现大尺寸指环纹理过疏、小尺寸指环纹理过密的问题。如果是作为工业场景下的装饰环形件使用，内圈可以根据装配需求增加定位卡槽或者防滑胶圈的安装槽，此时外圈的纹理深度需要根据装配空间做调整，保证整个环形件的最大外径不会超出安装边界，避免和周边构件产生干涉。

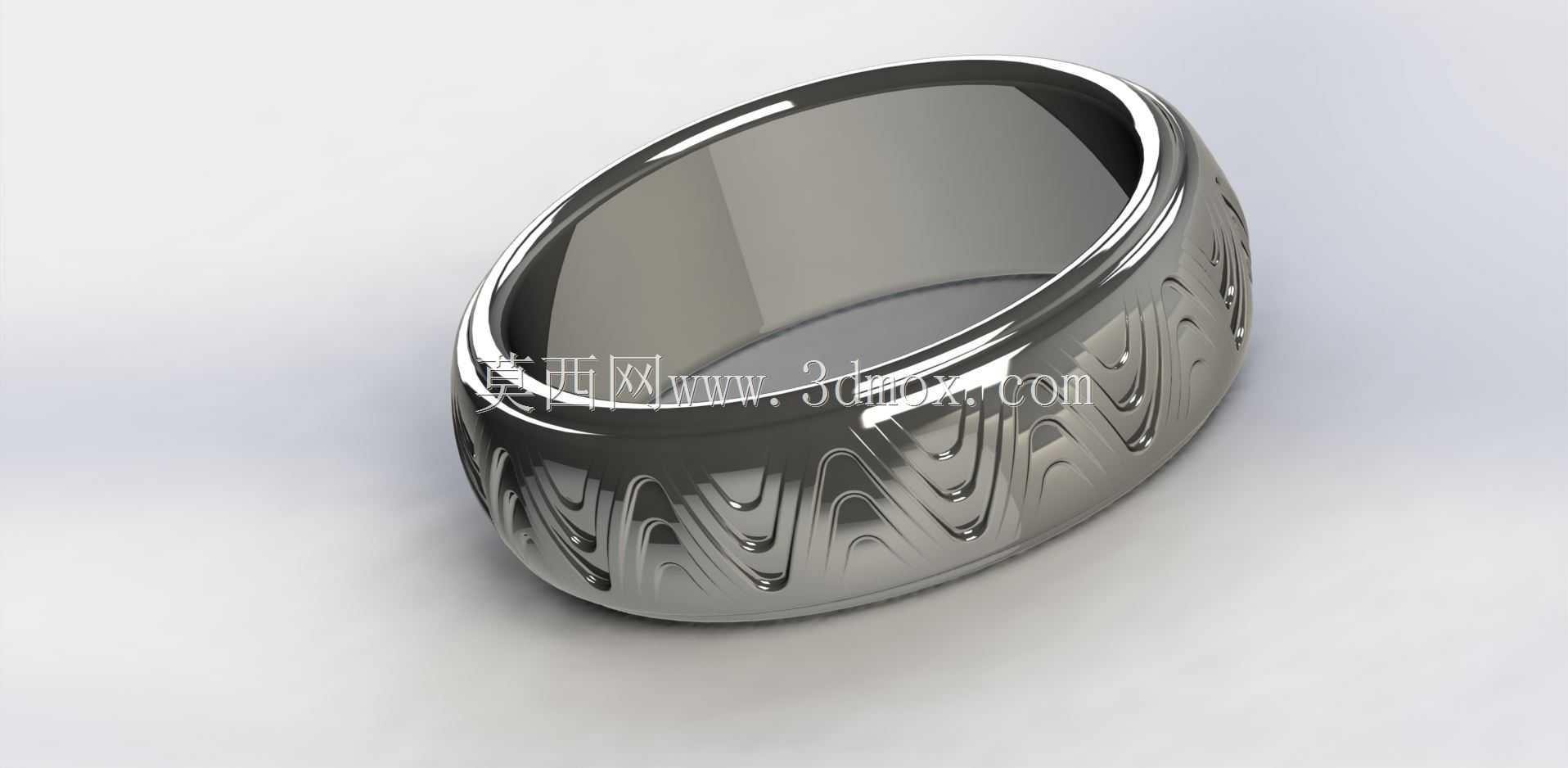

　　建模过程中需要注意，环形曲面的纹理不能用简单的阵列命令直接生成，因为圆柱面的曲率是连续变化的，直接平面阵列后投影到曲面上会出现纹理变形，需要先沿着环向构建均匀的基准面，在每个基准面上绘制纹理的截面轮廓，再通过放样或者曲面包覆的方式生成连续的纹理实体，最后和基础指环实体做合并运算，还要对所有的边线做倒圆角处理，保证整个构件的表面没有尖锐的边角。后续如果要做渲染或者加工模拟，还要注意金属材质的反光特性，纹理的曲面弧度会影响光线的反射效果，调整纹理的凸起高度时，要兼顾视觉质感和加工可行性，过高的凸起不仅容易在佩戴时勾挂衣物，也会增加抛光工序的工作量。

　　很多新手在做这类环形构件设计时，容易忽略内圈和外圈的同轴度要求，如果内外圈不同轴，会导致指环一侧壁厚过薄，另一侧壁厚过厚，不仅佩戴时会出现偏重的问题，结构强度也会受影响。另外纹理和指环基础曲面的衔接处要做到G1连续以上，不然会出现明显的拼接痕迹，后续不管是电镀还是抛光处理，都没法消除这种结构上的瑕疵。如果是采用失蜡铸造工艺生产这类指环，建模时还要考虑铸造的收缩率，根据选用的金属材质（比如银、不锈钢、钛合金）设置对应的缩放比例，保证成品的尺寸符合设计要求，避免因为铸造收缩导致内圈尺寸偏小，无法正常佩戴。
