手动压力机执行压合作业手压结构件

　　在小批量零部件压装、试样制备、小型工件铆接这类不需要大吨位持续施压的作业场景里，手动施压的执行构件往往是兼顾操作灵活性与成本控制的核心部件，这款手压结构件正是适配这类轻载压力作业场景的核心承载构件。从实际使用逻辑来看，该构件承担着将人手施加的下压力，通过自身的结构刚性传递到作业工位的作用，不需要外接动力源，操作人员只需要扳动配套的施压手柄，就能通过该构件的弧形导向结构将力垂直传导到下方的工件放置区，完成轴承压入、塑料件铆合、薄材压型这类需要稳定静压力的工序，尤其适合实验室试样处理、小型维修工位、小批量产线的辅助压合作业，不会出现气动、液压施压设备的管路布设麻烦，也不存在动力源故障导致的停机问题。从结构设计的角度来看，

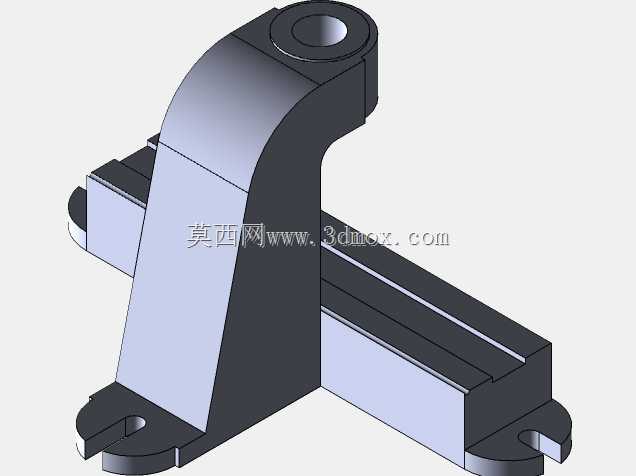

　　该构件采用了一体化的弯臂承载结构，上部的铰接孔用于和设备的固定机架做旋转副连接，孔位的同轴度公差控制在适配标准销轴的间隙配合范围，既保证转动过程无卡滞，也不会因为间隙过大出现施压时的偏摆；下部的两个带孔安装耳，是用于和压头滑块组件做刚性连接的接口，安装孔的位置度经过匹配设计，保证压头下行过程中始终和工作台面保持垂直，避免压合过程中出现工件歪斜、压痕偏移的问题。弯臂的弧形过渡结构并不是单纯的造型设计，而是通过力学仿真优化的截面形状，在保证整体结构刚性、承受最大施压载荷时形变量控制在作业允许范围内的前提下，尽可能削减了非承载区域的材料厚度，既降低了构件本身的重量，让手动扳动的过程更轻便，也避免了直角应力集中导致的长期使用疲劳断裂问题。

　　在安装边界上，该构件上部铰接位的中心到下部安装耳平面的垂直距离，匹配常规小型手动压力机的开口行程，能够满足常见小型零部件的压合作业高度需求，下部安装耳的孔距适配通用规格的压头连接板，不需要额外做转接件就能直接替换同类型手压机的损坏弯臂构件；构件侧面的平直基准面，可以作为安装时的找正基准，装配时只需要将该面和机架的导向面做平行度校准，就能保证整个施压过程的力线垂直，不需要反复调整位置。日常使用中，该构件的铰接位只需要定期加注润滑脂，就能长期保持顺畅的转动状态，因为没有复杂的内部油路、电路结构，维护成本极低，对于没有专职设备维护人员的小型加工坊、学校实训工位、维修门店来说，这类结构件的可靠性远高于带复杂动力组件的施压设备，哪怕出现磨损，也只需要更换铰接销轴就能恢复作业精度，不需要拆解复杂的动力传动结构。
