多铰接式机械连接臂结构三维设计

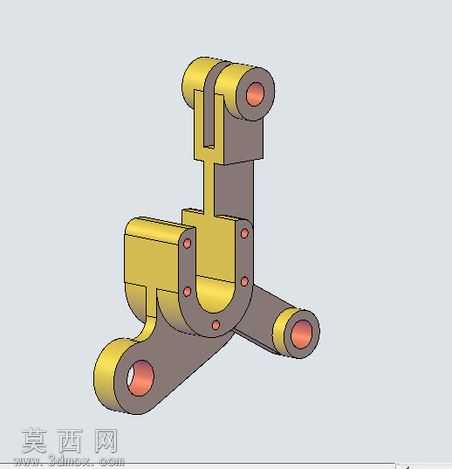

本作品为多铰接式机械连接臂的三维结构设计，整体采用三维参数化建模方式完成，建模过程中严格遵循机械构件的装配逻辑与尺寸公差规范，对每一处铰接孔位、连接端面、支撑筋位都进行了精准的特征绘制，确保各部件之间的装配关系完全符合实际机械运动的需求。模型主体分为固定基座段、中间支撑段与末端连接段三个核心部分，三段结构通过同轴铰接孔实现相对转动，铰接位置预留了标准的销轴安装空间，孔壁做了加厚处理以提升铰接部位的抗剪切能力，能够承受多方向的载荷传递。外观渲染采用了差异化的材质区分设计，主体支撑结构采用哑光深灰色金属材质，模拟铸铁构件的厚重质感，铰接部位的轴套、连接耳板采用亮黄色金属漆材质，既清晰区分了不同功能的构件，也让整体结构的层次更加分明，铰接孔的内端面采用橙红色哑光材质，直观标识出转动配合的核心位置。结构设计上，在连接臂的弯折受力部位设置了一体化的加强筋结构，筋位与主体壁面采用圆角过渡，避免应力集中导致的构件断裂，同时在非受力区域做了适度的轻量化挖槽处理，在保证整体结构强度的前提下降低构件自重，提升运动灵活性。设计思路围绕多自由度铰接传动的实际需求展开，充分考虑了构件在实际使用中的装配便利性、运动干涉规避以及后期维护的便捷性，各连接部位的螺栓孔位均采用标准化的阵列排布，适配通用规格的紧固件，铰接孔的尺寸公差按照间隙配合的标准设定，既保证转动的顺滑度，也避免了过大间隙带来的传动精度损失，整体模型可直接用于机械结构教学、工装组件设计参考以及非标传动部件的原型验证。
