XTS按钮定位夹紧工装夹具结构设计

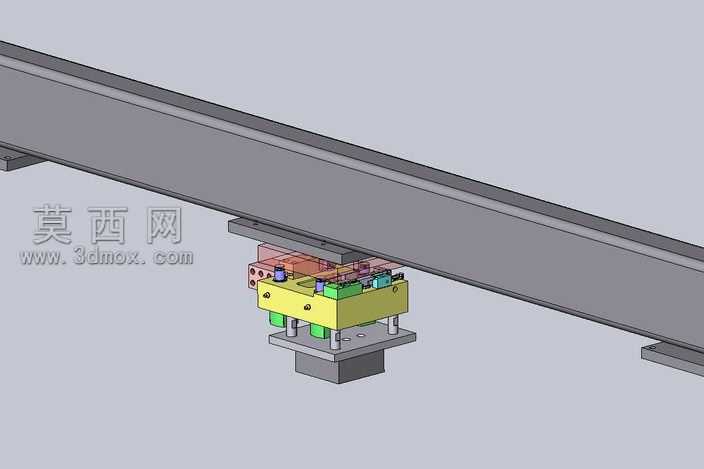

本作品为XTS按钮专用工装夹具的三维结构设计，整体采用模块化分层设计思路，依托三维建模软件完成全参数化结构搭建，可直接适配自动化产线的横梁挂载安装需求。建模阶段严格遵循机械工装的设计规范，对各零部件的配合公差、安装孔位、运动行程均做了精准参数定义，所有结构特征均保留可编辑参数，方便后续根据实际按钮规格做适配调整。模型渲染阶段采用工业级写实材质方案，主体承载基座采用哑光金属材质，还原硬质铝合金的表面磨砂质感；夹紧执行模块的弹性元件采用高对比度彩色工程塑料材质，清晰区分不同功能的执行部件；导向柱、定位销等精密配合部件采用亮面金属材质，突出其加工精度与配合属性。整体结构分为上层挂载连接板、中层功能集成块、下层定位夹紧台三个层级：上层连接板开设多组标准安装孔，可直接与产线横梁的T型槽配合固定，无需额外加工转接件；中层功能块集成了气动驱动接口、行程限位结构、弹性缓冲组件，所有气路通道均做了内置化处理，避免外接管路干扰夹紧动作；下层定位台根据XTS按钮的外形轮廓做了仿形定位槽设计，夹紧块采用浮动式结构，可自适应按钮外壳的尺寸公差，避免夹紧过程中损伤按钮表面。设计过程中重点考量了工装的换型便捷性与维护便利性，所有夹紧模块均采用快拆式螺丝固定，更换不同规格的定位块即可适配同系列不同尺寸的按钮产品，无需整体更换工装主体；同时在结构中预留了传感器安装位，可后续加装到位检测传感器，实现夹紧动作的闭环控制，满足自动化产线的联机运行需求。整体结构紧凑无冗余设计，各部件运动无干涉，受力路径经过仿真验证，可承受高频次夹紧动作的载荷冲击，完全满足工业现场的批量生产使用需求。
