前轮垂直轴驱动横卧式躺车结构设计

　　这款横卧式人力骑行载具的设计，核心围绕低风阻骑行姿态与前轮直驱的传动效率优化展开，区别于传统立式自行车的受力逻辑，整套结构将骑行者的重心完全落在车架中部的躺椅支撑区域，大幅降低长时间骑行的腰背部负荷，同时整车迎风截面高度压缩至传统自行车的六成左右，在平路巡航场景下能够有效减少空气阻力带来的动力损耗。从实际应用场景来看，这类结构既可以作为休闲骑行、长途人力旅行的载具基础，也可通过适配不同的传动组件拓展为通勤代步、运动竞速类的非机动设备，适配城市铺装路面、郊野平整非铺装路面的通行需求。

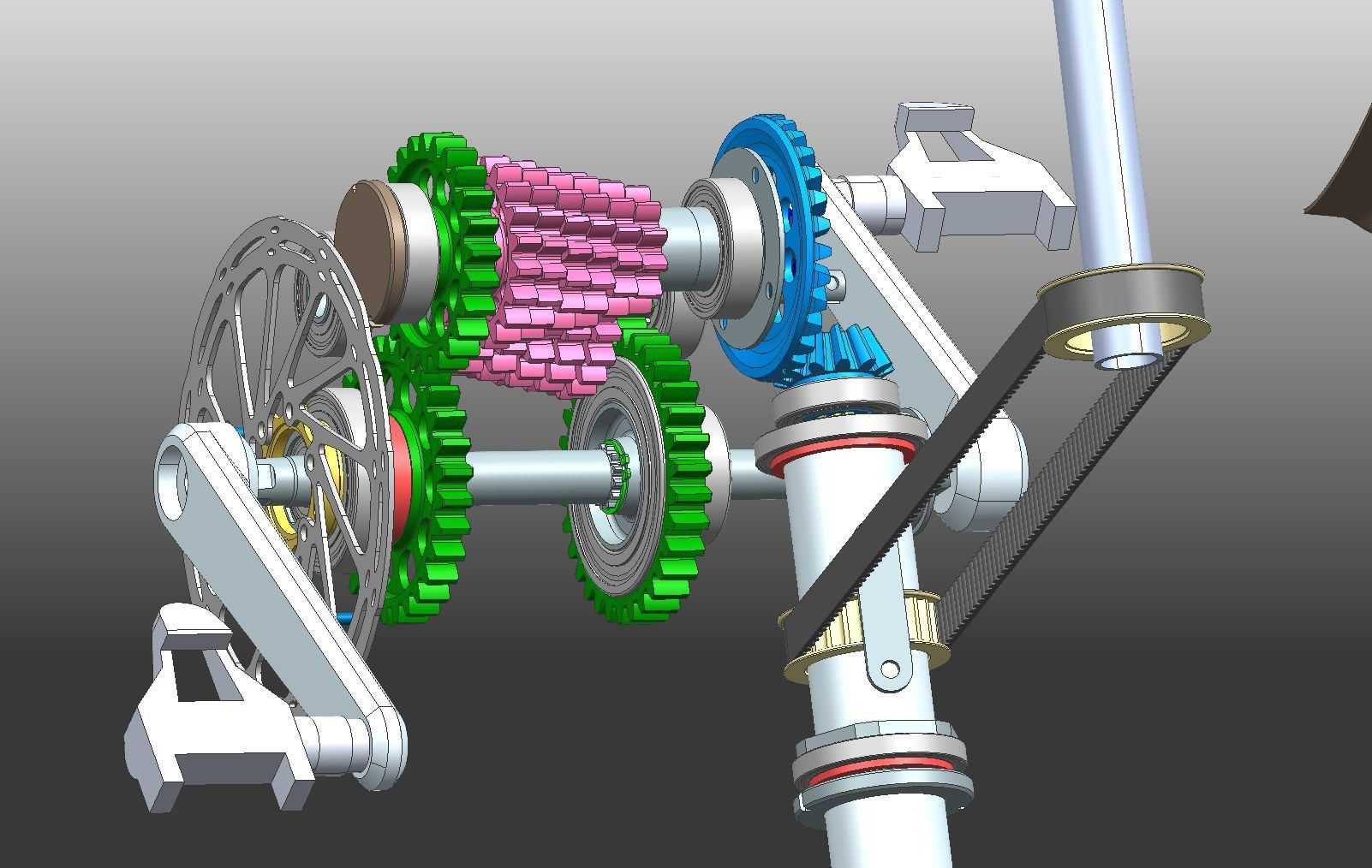

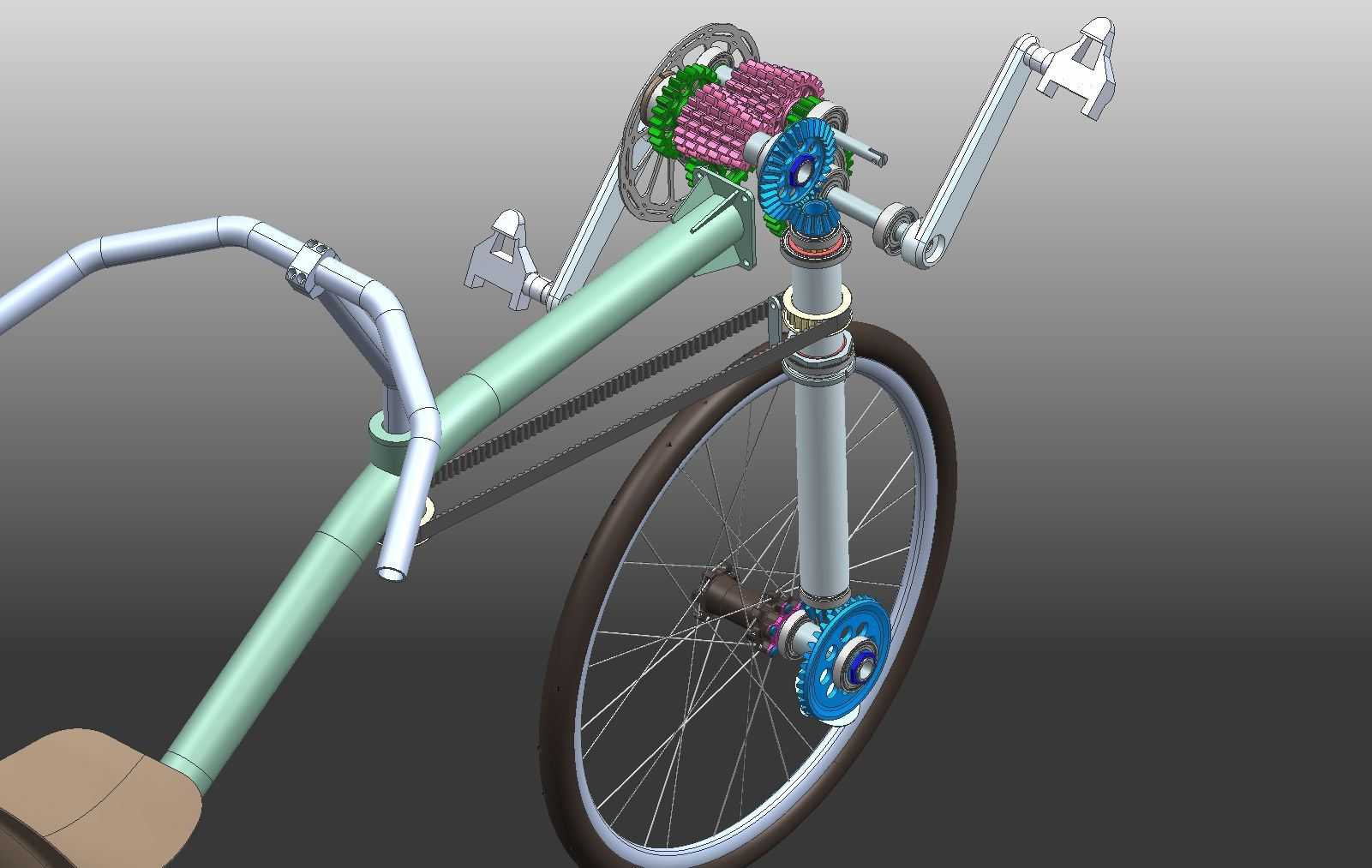

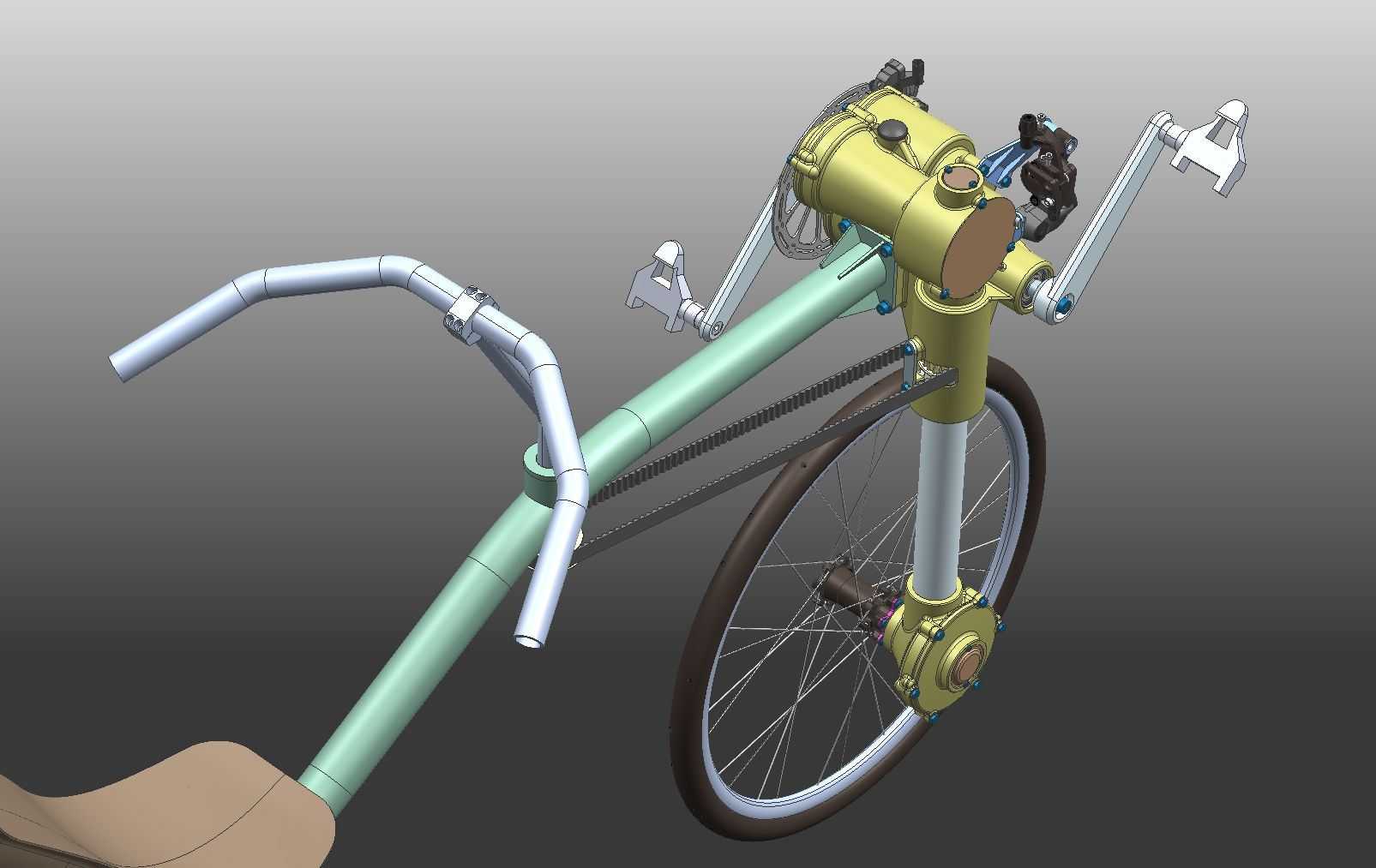

　　传动部分采用前轮垂直轴驱动的布局，完全舍弃了传统自行车的长链条传动结构，将动力输入组件直接集成在前轮转向轴的周边区域，骑行者的腿部施力方向与前轮转动平面的传动路径被大幅缩短，能够减少长链条传动带来的动力损耗，同时避免了链条脱落、传动件污损衣物的常见问题。设计过程中需要重点考量转向结构与驱动结构的运动干涉问题：前轮既要承担转向时的左右摆转动作，又要承接脚踏输入的旋转动力，因此在垂直轴的连接位置做了分层结构设计，转向旋转副与动力传动副采用同轴嵌套的布局，互不干扰各自的运动行程，同时在轴套位置预留了润滑脂填充腔，保证长期转动下的磨损量控制在合理区间。

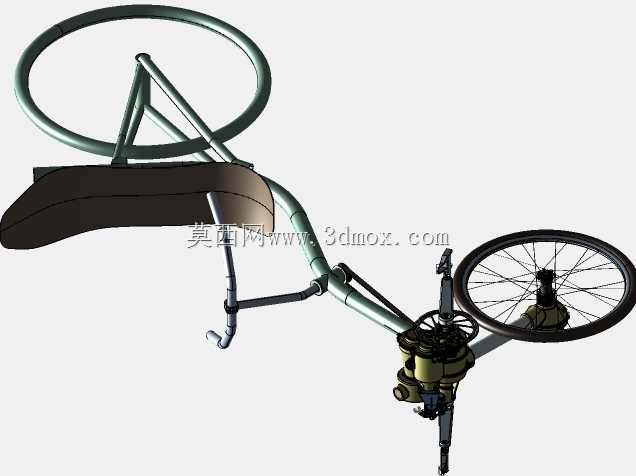

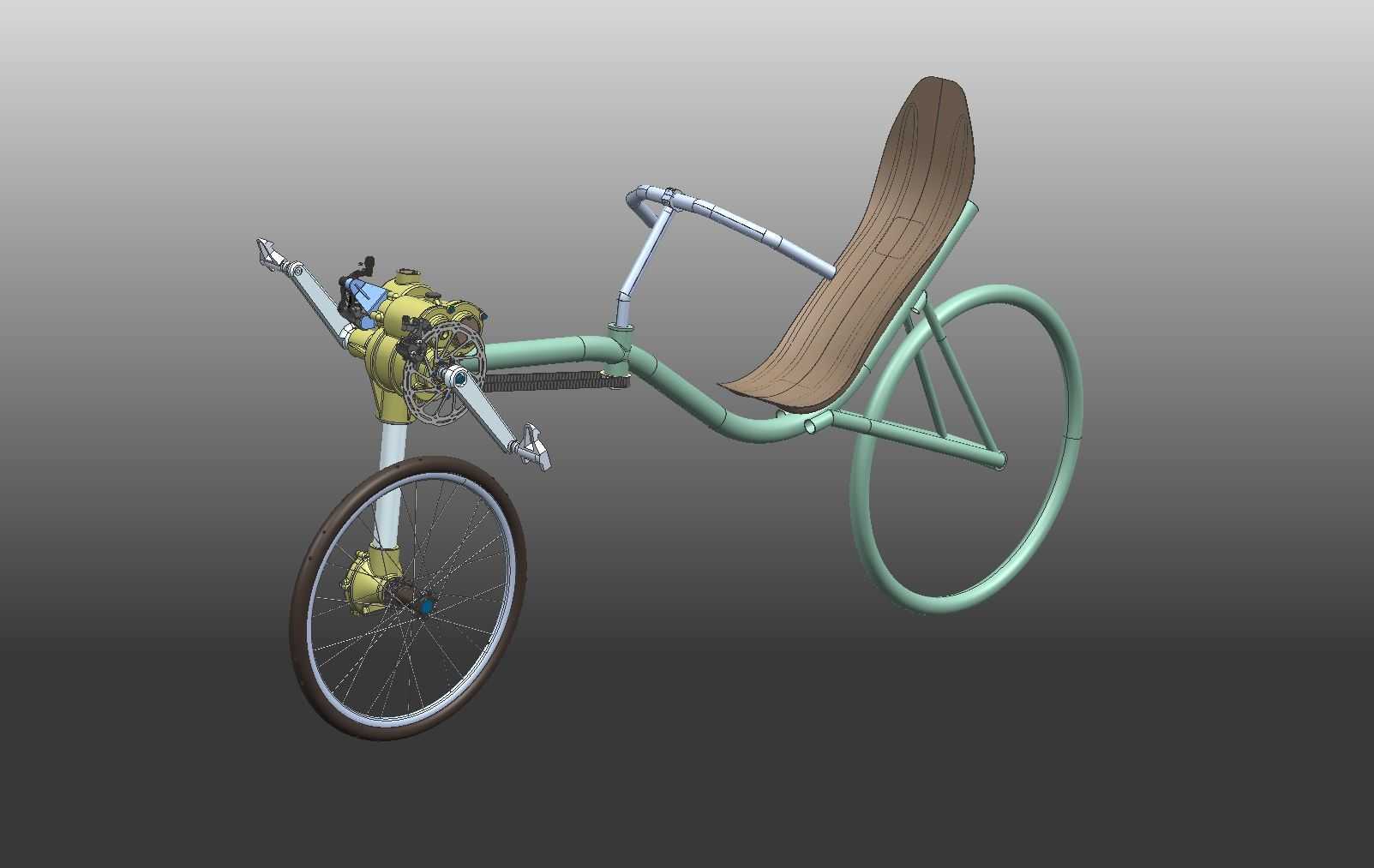

　　车架主体采用弯管一体成型的结构走向，从车头驱动单元位置向后平滑延伸，形成半包围的座椅支撑框架，后轮直接通过叉形结构固定在车架尾部，没有额外的后减震结构，依靠管材本身的形变余量吸收路面小幅颠簸，这种设计能够在保证结构强度的前提下尽可能压缩整车重量。座椅部分采用符合人体背部曲线的弧面支撑结构，从腰段到肩段设置了连续的支撑面，避免局部应力集中导致的骑行疲劳，座椅的安装位置预留了前后调节的安装孔位，可以适配不同腿长的骑行者调整脚踏发力的最佳行程。

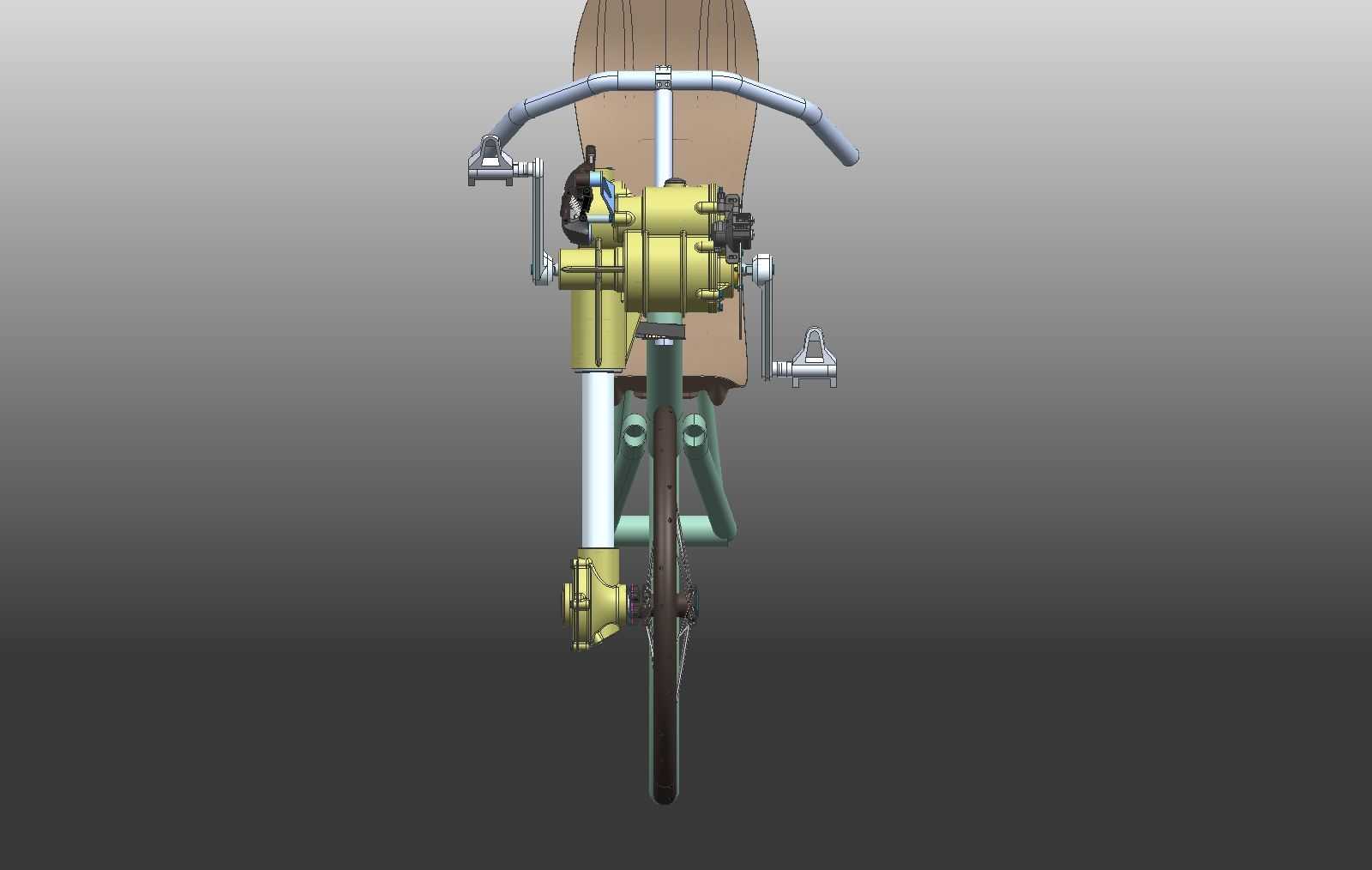

　　从安装边界尺寸来看，整车长度控制在1.8米以内，宽度不超过0.7米，和常规26寸自行车的占地空间接近，能够适配普通住宅电梯、非机动车道的通行尺寸要求；前轮采用标准自行车轮组规格，兼容市面常见的内外胎、刹车组件，后期维护替换不需要定制专属配件。转向握把设置在车头两侧的延伸弯管上，握把位置与骑行者肩部自然下垂的姿态匹配，转向时手臂不需要向前过度伸展，长时间握持的疲劳度更低。刹车走线从车架管材内部穿过，既避免了外露管线被剐蹭损坏的风险，也让整车外观更加简洁流畅。

　　在结构强度校核层面，车架管材的壁厚选择兼顾了轻量化与承重需求，整车额定承重覆盖100kg以内的使用需求，在驱动单元与车架的连接位置做了局部加强衬片，避免长期踩踏发力导致的连接点开焊、形变问题。前轮的驱动轴与轮组花鼓采用花键连接的方式，传递扭矩的过程中受力均匀，不会出现普通螺纹连接长期使用后松动的问题。后轮作为从动轮，只承担承重与滚动功能，花鼓结构采用标准的自行车散珠花鼓结构，转动阻力小，维护难度低。整套设计的所有生产加工图纸都匹配常规管材折弯、焊接的加工工艺，不需要特殊的定制加工设备，普通的自行车生产车间即可完成整机组装，量产落地的工艺门槛较低。
