多层置物式工业操作支撑台架结构

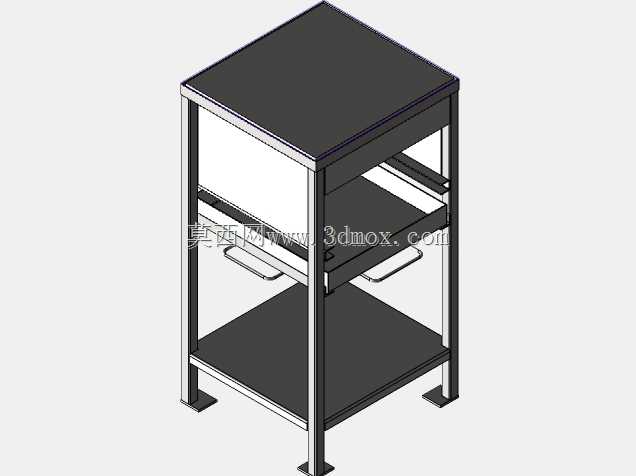

　　这款多层置物支撑台架，主要面向车间现场操作工位、实验室检测区域、小型设备临时放置场景设计，可作为独立操作支撑结构使用，也可搭配小型检测仪器、工装夹具完成工位级作业承载。从结构设计逻辑来看，整体采用方管型材作为主支撑框架，四根竖向立柱作为核心承力构件，底部搭配方形支脚，可通过膨胀螺栓与地面完成固定，也可直接放置于平整地面使用，支脚的接触面积经过放大处理，能有效分散上部载荷，避免局部压强过大造成地面损伤或架体倾斜。台架共设置三层承载平面，顶层为封闭平整台面，表面做哑光耐磨处理，可直接放置小型加工设备、检测仪器或待加工工件，台面边缘做包边处理，防止放置物品滑落；中层为抽拉式置物结构，两侧搭配简易滑动导轨，可向外拉出放置常用工具、耗材，抽拉行程经过限位设计，完全拉出时不会出现倾翻风险，抽拉层前端设置内嵌式拉手，操作时无突出磕碰风险；底层为固定开放式置物层，可放置重量较大的备用工件、工具盒或辅助设备，层板与主框架采用满焊连接，承力性能优于螺栓拼接结构，长期重载使用不会出现层板松动移位问题。

　　从安装边界来看，整体框架的竖向垂直度公差控制在1mm/m以内，安装时需保证地面平面度误差不超过2mm，若地面平整度不足，可在支脚下方加装调整垫铁完成水平校准，避免架体出现受力不均导致的框架变形。主框架的型材连接处采用45度切角拼焊，焊后做打磨整平处理，外部无突出焊疤，既提升了整体外观一致性，也避免了尖锐边角对操作人员造成划伤。中层抽拉结构的导轨采用轻载型滑动结构，无复杂滚珠组件，日常使用无需频繁加注润滑脂，在车间多尘环境下也能保持顺畅滑动，不会出现卡滞问题。

　　在实际使用场景中，这类台架常布置在生产线旁作为工序间暂存台，也可放置在质检区域作为检测仪器的支撑底座，顶层台面的承重可满足多数小型工业设备的放置需求，中层抽拉结构可收纳常用的检测工具、记录表单，操作人员无需离开工位即可取放所需物品，有效减少无效走动时间，提升工位作业效率。底层置物层的离地高度经过优化，既预留了足够的地面清洁空间，也避免了放置物品时过度弯腰造成的操作疲劳，层板下方无多余突出构件，清扫地面时不会出现清洁死角。框架侧面预留了拓展安装孔位，可根据使用需求加装侧挂工具架、电源插排固定座、照明支架等附属配件，无需对主框架进行二次钻孔加工，避免破坏框架的整体承力结构。

　　设计过程中针对台架的受力情况做了简化校核，四根立柱的型材壁厚满足满载工况下的压杆稳定要求，各层板的加强筋布置对应载荷传递路径，将层板承受的载荷均匀传递到四根竖向立柱上，避免层板出现中部下挠变形。顶层台面的下方设置了横向加强梁，沿台面短边方向均匀布置，即使台面局部承受集中载荷，也能通过加强梁将载荷分散到整个框架结构上，不会出现台面局部凹陷问题。整体结构无复杂异形构件，所有零件均可通过常规的切割、焊接、钻孔工艺完成加工，加工门槛低，生产制造成本可控，后期维护时若出现局部构件损坏，可直接替换对应型材零件，无需整体更换台架，降低了长期使用成本。台架的整体高度符合常规站立操作的人机工程要求，操作人员站立时双手可自然放置在顶层台面上，操作放置于台面上的设备或工件时无需抬臂或弯腰，长时间作业也不易产生肢体疲劳。
