仓储物流用剪叉式伸缩移载台车结构

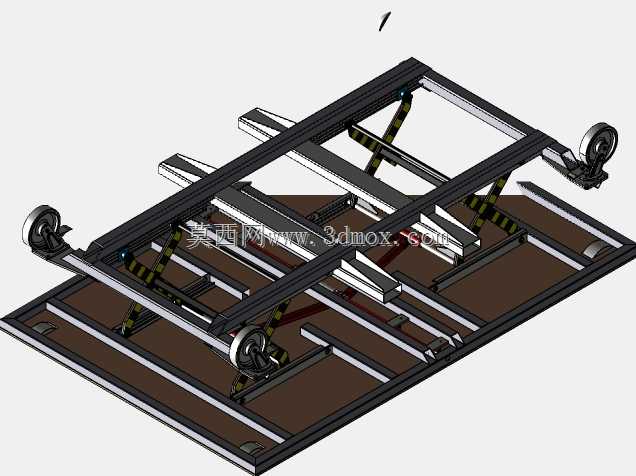

　　这款伸缩移载台车的结构设计，核心瞄准仓储立库、生产线边物料转运的窄空间作业场景，日常作业中主要承担托盘类载荷在固定输送线与暂存位之间的短距离移载、伸缩对接任务，解决常规固定输送线无法覆盖的离散工位物料接驳痛点。从结构逻辑来看，整车采用框架式承载主体，底部铺设的基准安装板作为所有部件的装配基准，主框架采用矩形型钢拼焊成型，兼顾整体刚性与轻量化需求，避免大载荷下出现框架形变影响伸缩对位精度。行走部分采用四个带安装支座的万向脚轮布置在框架四角，脚轮安装座与主框架采用螺栓刚性连接，既保证整车推移过程中的转向灵活性，也能在静止对接时通过脚轮自带的锁止结构固定整车位置，避免伸缩作业时车体移位导致对接偏差。

　　核心的伸缩承载机构采用多组平行布置的剪叉连杆组件作为传动支撑，剪叉臂之间通过铰接销轴连接，铰接位置配套自润滑轴套降低往复运动的磨损，剪叉组件的驱动端布置在框架内侧，通过直线驱动件带动剪叉臂的铰接点位移，实现上部承载托板的水平伸缩动作，托板上设置的多组平行支撑条采用等间距布置，支撑条的间距匹配标准托盘的底部加强筋位置，保证承载时载荷均匀分布在托板上，避免局部应力集中导致托板变形。设计过程中优先考虑了安装边界的适配性，整车的整体宽度控制在常规巷道通行的尺寸范围内，收缩状态下的总长度满足线边暂存位的空间要求，伸缩行程覆盖常规输送线与暂存位之间的对接距离，不需要额外调整现有工位的布局即可直接适配。剪叉机构的运动轨迹经过反复校核，

　　伸缩过程中上部托板始终保持水平状态，不会出现倾斜导致托盘滑落的风险，所有运动部件的外侧都预留了足够的安全间隙，避免伸缩动作时与周边设备、人员发生干涉。框架上预留的多个安装孔位，既可以根据实际需求加装位置检测元件，实现伸缩位置的精准反馈，也可以加装缓冲挡块，在伸缩行程的极限位置起到硬限位保护，避免驱动件过行程损坏结构。从实际使用的角度出发，整车的所有铰接点都设计了润滑脂加注通道，日常维护时不需要拆解结构即可完成润滑保养，降低后期运维的工作量；承载托板的支撑条表面做了防滑处理，增大与托盘底部的摩擦力，移载过程中不会出现托盘滑移的情况；底部框架的侧边设置有推移扶手的安装位，可根据作业需求加装扶手方便人工推移，

　　也可对接自动导引装置实现无人化自动转运。结构受力层面，通过有限元校核验证，主框架在额定载荷下的最大形变控制在允许范围内，剪叉臂的铰接点受力均匀，不会出现局部应力超过材料屈服强度的情况，脚轮的选型匹配整车额定载荷加上安全系数，保证长期重载作业下脚轮不会出现变形、卡滞问题。整个结构没有冗余的设计部件，所有零件都承担明确的功能作用，装配逻辑简单，大部分零部件采用标准型材与标准件，加工制造成本可控，出现易损件损坏时可以快速更换，不需要定制特殊配件，适配大部分中小制造企业、仓储场景的物料移载需求，也可作为自动化立库的配套移载单元，对接上位调度系统实现自动化作业。
