国产木工铣刨加工机架结构设计

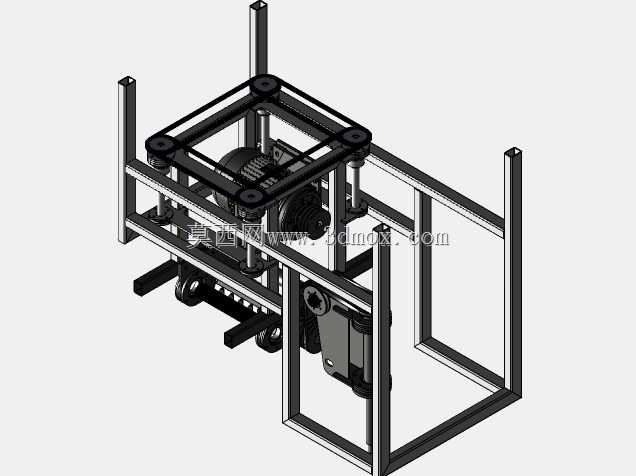

　　这款木工铣刨设备的框架结构采用方管型材拼接搭建，整体为立式分层布局，从实际木工加工车间的使用场景出发，适配实木板材、集成材的定厚铣削、平面刨光工序，常见于家具制造、木构件预制、装修基材加工的生产环节，可完成木料表面的粗精加工，去除木料表层的毛刺、余量，获得平整的加工基准面，也可配合不同刀具完成简单的型面铣削作业。

　　从结构设计逻辑来看，设备整体采用开放式框架布局，底部预留了足够的走料空间，进料端设置多组导向压轮，可在木料进给过程中持续提供向下的压紧力，避免木料在高速切削时出现跳动、跑偏的问题，保证加工面的平面度公差控制在木工加工允许的范围内。中部的切削动力单元采用吊装式安装结构，固定在中层的型材安装板上，安装板通过四根垂直布置的导向光轴与上层框架连接，可通过调节机构实现切削单元的上下高度调整，以此适配不同厚度木料的加工需求，调整行程覆盖常规民用、工业用木料的常见厚度区间，无需额外加装垫高工装即可完成大部分常规木料的加工作业。

　　框架的型材选型充分考虑了木工加工时的振动特性，主承重梁采用壁厚足够的矩形方管，焊接拼接后做应力消除处理，避免长期受切削振动影响出现框架变形、焊缝开裂的问题，所有型材的连接位置均设置加强角件，提升整体框架的抗扭刚度，即使在满负荷连续切削作业时，框架的形变量也能控制在不影响加工精度的范围内。上层框架预留了防护外罩的安装位，可后期加装钣金护罩覆盖传动与动力部件，避免木屑飞溅进入传动间隙造成部件磨损，同时也符合车间作业的安全防护要求。

　　设备的安装边界设计充分考虑了中小型木工车间的场地适配性，整体占地面积紧凑，底部框架可直接通过膨胀螺栓固定在水泥地面上，无需额外做复杂的设备基础，安装时仅需调整四个底脚的水平度即可完成设备调平，调试流程简单。走料通道的高度与宽度适配常规幅面的板材进给，两侧的导向结构可根据木料宽度做自适应调整，无需复杂的换型操作即可完成不同宽度木料的加工切换。

　　从功能实现角度，设备的动力单元输出端直接连接切削刀轴，传动路径短，动力损耗小，刀轴的安装位做了同轴度公差约束，保证高速旋转时的动平衡符合要求，减少切削时的振动纹，提升木料加工面的光洁度。压轮组采用弹性压紧结构，可根据木料表面的细微起伏自动调整压紧力，既不会因为压力过大压伤木料表面，也不会因为压力不足导致木料进给时打滑。设备的侧面预留了除尘接口，可外接车间中央除尘系统或者独立工业吸尘器，将切削产生的木屑及时抽走，避免木屑堆积在设备内部影响部件运转，同时也能改善车间作业环境，降低木屑粉尘带来的安全隐患。

　　在细节设计上，所有与木料接触的导向部件均做了圆角打磨处理，避免尖锐棱角刮伤木料的已加工表面；调节机构采用梯形螺纹传动，具备自锁特性，调整到指定高度后不会因为切削振动出现位置偏移；电气元件的安装位均设置在框架上部的封闭区域，远离木屑堆积的下部加工区，降低木屑进入电气盒造成短路的风险。整体结构没有冗余的设计，所有型材、部件的选型都围绕木工铣刨作业的实际需求出发，兼顾了结构刚性、加工精度、操作便捷性与维护便利性，适合中小型木材加工企业做常规木料的平刨、压刨、轻型铣削作业使用，框架的模块化设计也方便后期根据加工需求做功能扩展，比如加装送料器、增加仿形导轨等附件，拓展设备的加工适用范围。
