UPVC型材专用加工设备三维结构设计

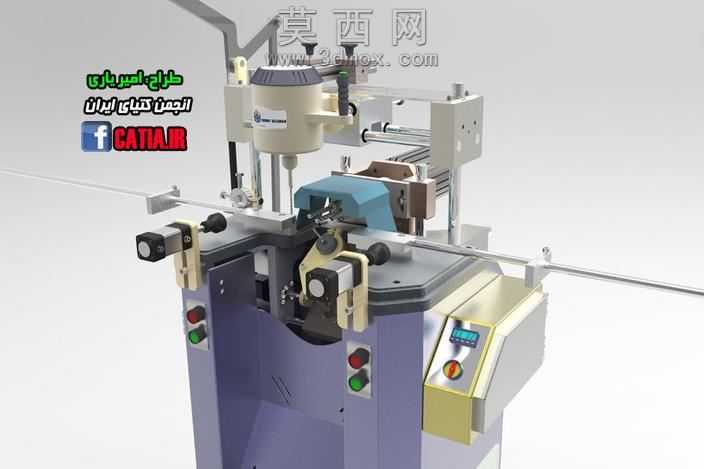

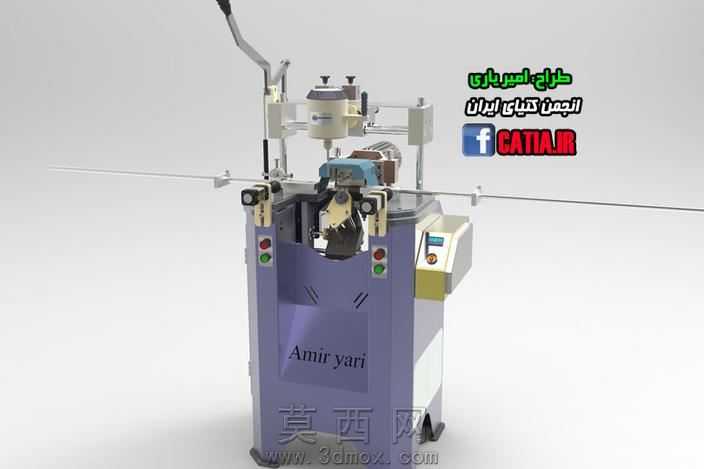

本作品为UPVC型材加工专用设备的三维建模设计，整体建模过程严格遵循工业设备实际生产的尺寸比例与功能逻辑，采用全参数化建模方式完成各部件的搭建。建模阶段首先完成设备主体机架的结构绘制，机架采用立式承载结构，底部设置稳固的支撑底座，上部预留加工工位与各功能模块的安装位，建模时对机架的钣金折弯、焊接拼接结构都做了精细化还原，保证结构强度表现与实际设备一致。设备核心加工模块的建模重点还原了型材夹持进给机构、加工执行机头、操作控制单元三大核心部分，夹持机构采用双侧可调式夹座设计，可适配不同规格的UPVC型材进料定位，夹座的调节螺杆、锁紧手柄、导向滑轨等细节都做了完整建模，还原其手动调节定位的操作逻辑；加工执行机头设置在设备上部，集成了驱动电机、加工刀具组件、升降调节结构，可完成对UPVC型材的铣削、钻孔等加工作业，建模时对机头的进给导轨、传动连接结构、防护外壳都做了分层建模，清晰展现内部传动与外部防护的结构关系。操作控制单元分别设置在设备正面两侧与侧部控制箱，两侧的实体按钮组包含启动、停止、急停按钮与状态指示灯，侧部控制箱集成了数显显示屏与功能调节旋钮，建模时对按钮的凹凸结构、显示屏的面板嵌入结构都做了写实还原。材质与渲染阶段，设备主体机架采用工业机床常用的紫灰色哑光烤漆材质，夹座、机头金属部件采用不锈钢与镀锌钢材质，控制箱外壳采用米黄色金属烤漆材质，按钮分别采用红、绿、黄等对应功能的工程塑料材质，渲染时采用工业产品展示常用的均匀布光方案，清晰展现各部件的材质质感与结构层次，同时通过光影突出设备的立体结构与各模块的位置关系。整体设计完整还原了UPVC型材加工设备的功能结构，可用于设备结构展示、加工工艺演示、相关教学培训等场景，建模过程中对各运动部件的装配关系都做了合理约束，可进一步拓展做运动仿真演示，直观展现设备的型材进料、定位、加工的完整作业流程。
