数控加工第四轴可调尾座机构

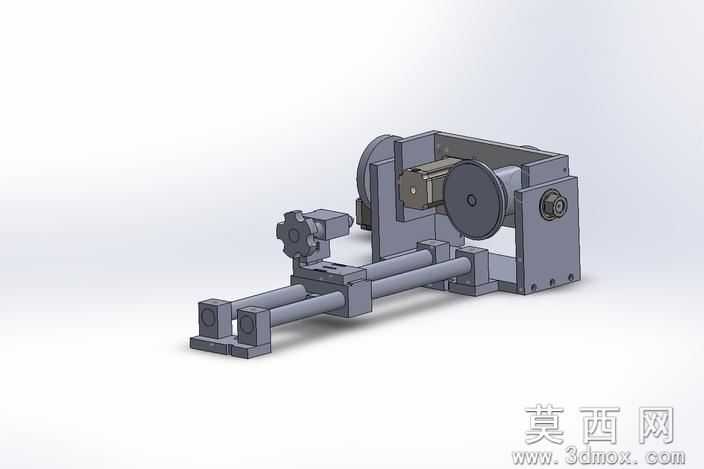

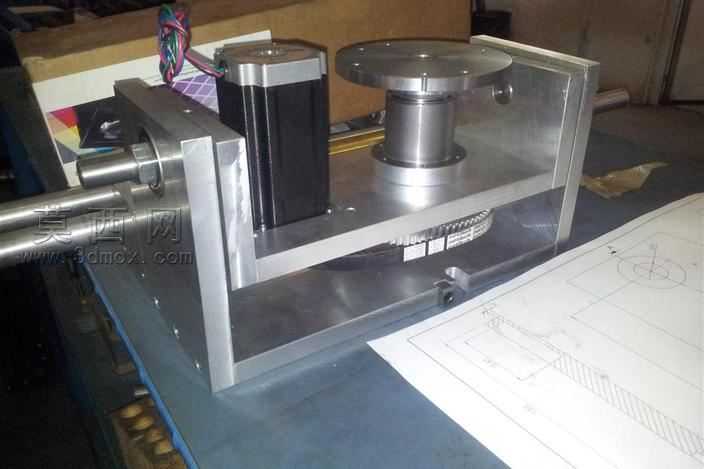

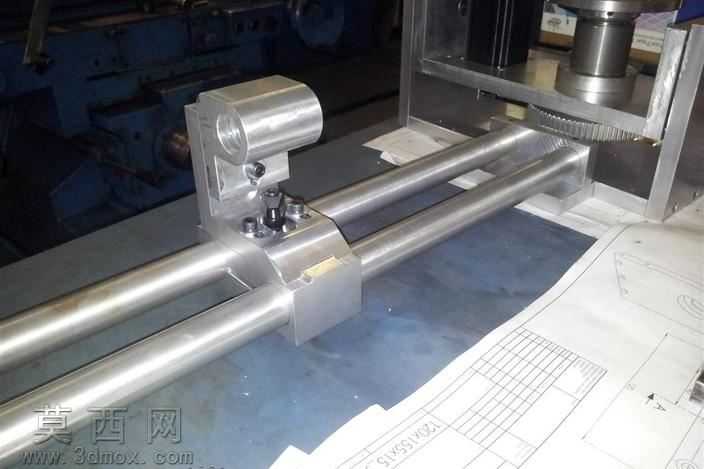

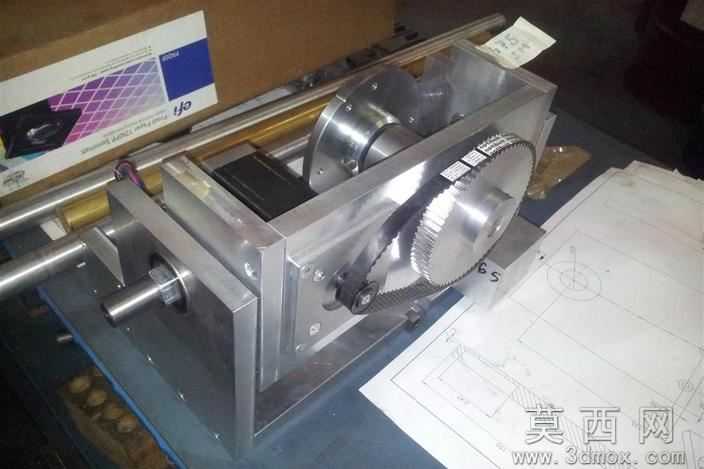

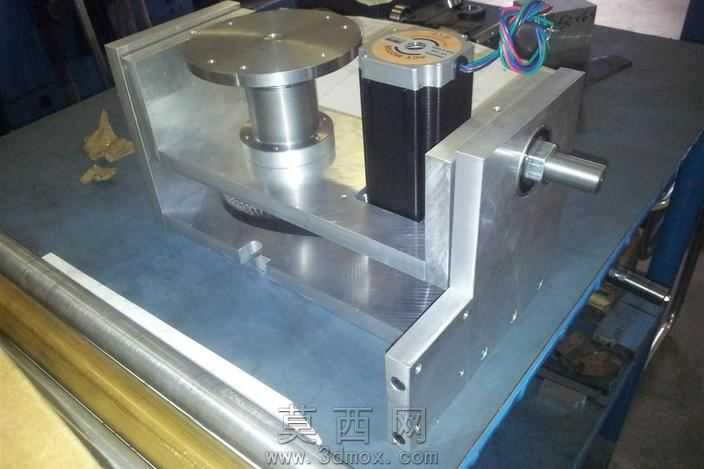

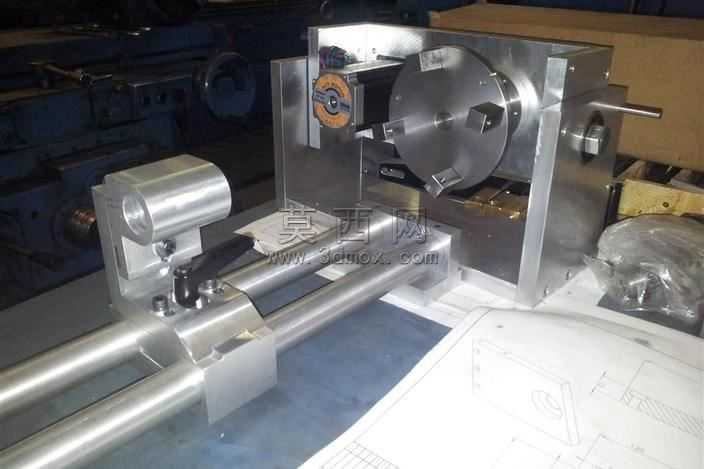

本作品为适配数控加工场景的第四轴可调尾座机构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处连接结构、运动部件都做了干涉校验，确保各组件装配后无运动冲突。模型渲染阶段采用哑光金属材质模拟实际铸铁机加件的表面质感，对导轨、调节手轮、锁紧组件等关键部位做了细节纹理处理，还原真实机加工零件的表面粗糙度特征，同时通过柔和的环境打光突出机构的装配层次，让各部件的位置关系、连接方式清晰可辨。从结构设计来看，该尾座采用双平行圆柱导轨作为滑动支撑载体，保证尾座顶尖轴线调整过程中的直线度与同轴度，尾端设置带手轮的调节机构，可根据待加工工件的长度灵活调整顶尖的伸出距离，配套的锁紧组件可在位置调整完成后实现可靠锁止，避免加工过程中出现位移偏移；尾座主体采用箱式支撑结构，在保证整体刚性的同时预留了第四轴传动组件的安装空间，耳轴连接部位做了加厚处理，可承受加工过程中的切削载荷，底部安装座设置了标准的T型槽连接位，可直接适配常见数控铣床、加工中心的工作台面安装需求。设计思路围绕数控加工中异形零件、轴类零件的四轴联动加工需求展开，解决了常规固定尾座无法适配不同长度工件、同轴度调整困难的问题，整体结构兼顾刚性与调节便捷性，所有滑动配合面都设计了润滑注油点位，延长机构的使用寿命，各连接螺栓的规格、安装位置都符合通用机械设计标准，方便实际加工制造时的配件选型与装配调试，可直接作为数控设备第四轴配套尾座的设计参考，也可用于数控加工教学场景的机构演示。
