户外游乐场双人秋千架结构设计

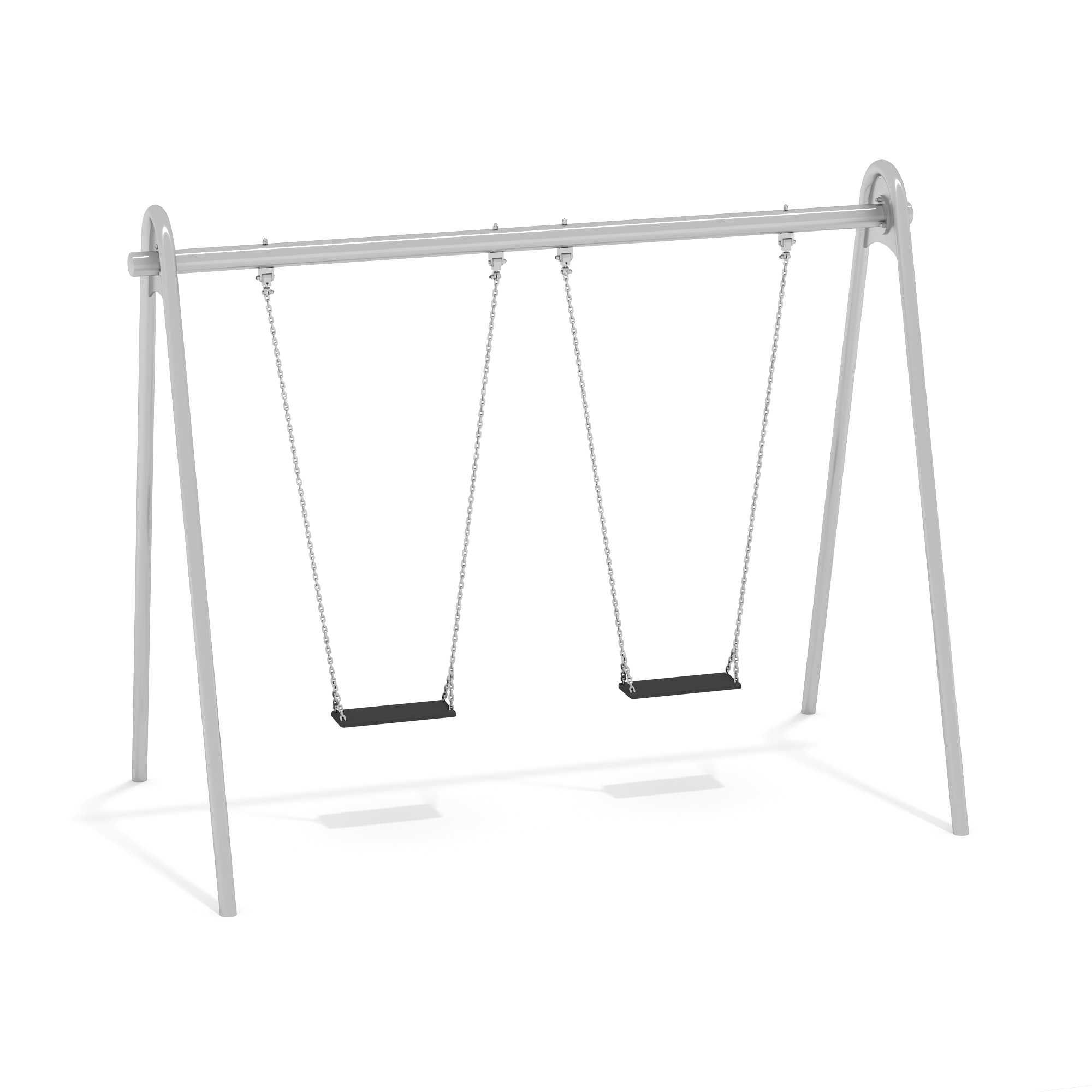

　　这款双人秋千架的结构设计，首先要考虑户外公共游乐场景的使用需求，常见于社区活动区、城市公园、儿童游乐场、校园户外休闲区等场景，主要为儿童及陪同的家长提供休闲摆动游乐的载体，日常使用中需要承受高频次的往复摆动载荷，同时要兼顾不同体重使用者的承重需求，避免结构失稳。从整体结构来看，采用A字型落地支撑结构，两侧支架通过顶部横向主梁连接，形成稳定的门式框架，这种结构的优势在于落地支撑脚的跨度可以根据安装场地的平整情况做适配调整，不需要额外做复杂的地基预埋，仅需在硬质铺装地面做膨胀螺栓固定即可完成安装，安装边界要求相对宽松，只要场地平整度误差不超过5mm/㎡，预留出前后各1.2米的摆动安全距离，就能满足使用要求。整体外形尺寸方面，

　　顶部主梁长度约2.4米，支撑脚落地横向跨度约1.8米，纵向前后支撑脚间距约1.5米，整体高度约2.2米，秋千座板距离地面的高度控制在0.4米，既保证摆动过程中有足够的离地间隙，也能避免使用者上下时出现踏空风险。设计思路上优先考虑结构的抗疲劳性能，顶部主梁与两侧支架的连接位置采用一体式转轴座设计，秋千吊链的悬挂点通过带自润滑轴承的挂耳与主梁连接，避免往复摆动过程中连接位置出现干摩擦磨损，延长结构的使用寿命。吊链采用闭环焊接的金属链条，每段链条的长度误差控制在2mm以内，保证两个秋千座板在静止状态下保持水平，摆动过程中不会出现单侧倾斜的情况。座板采用防滑纹理的平板结构，边缘做圆弧倒钝处理，避免尖锐边角对使用者造成磕碰，

　　座板与吊链的连接位置采用嵌入式防松螺母固定，长期使用也不会出现连接松动的问题。两侧A字型支架的斜撑杆采用等径圆管结构，管材壁厚不低于2mm，支撑脚底部焊接方形安装法兰盘，法兰盘上预留4个直径12mm的安装孔，用于和地面基础固定，支架的拼接位置采用满焊处理，焊后做打磨抛光，去除焊渣和尖锐凸起，整体表面做户外级喷塑处理，能够适应日晒雨淋的户外环境，避免出现锈蚀掉漆的问题。在功能特性上，两个独立的秋千悬挂点间距控制在0.9米，保证两个使用者同时摆动时不会出现空间干涉，摆动的最大角度限制在前后各30度，通过吊链的长度和顶部挂耳的限位结构实现角度约束，避免摆动幅度过大导致侧翻风险。实际使用过程中，这种结构的秋千架维护成本很低，

　　仅需要定期检查挂耳位置的轴承润滑情况、连接螺栓的紧固状态即可，不需要复杂的日常维保。从结构建模的角度来看，整个模型的零件拆分逻辑清晰，支架圆管、顶部主梁、挂耳组件、吊链、座板、安装法兰都做了独立的零件建模，装配关系完全匹配实际加工的装配流程，所有连接孔位的位置度都符合机械加工的公差要求，可以直接作为生产加工的结构参考，也可以用于游乐设施布局的场景搭建，在做户外场地规划时，可以直接导入模型匹配场地尺寸，验证安全距离是否符合要求。需要注意的是，这类户外游乐设施的结构设计，核心是在保证结构强度的前提下，尽可能简化安装流程，降低现场施工的难度，这款秋千架的所有零部件都可以在工厂完成预制，现场仅需要通过螺栓拼接就能完成整体组装，不需要现场做焊接作业，大幅提升了安装效率，也能避免现场焊接带来的防腐层破坏问题。另外，结构的重心位置经过校核，在最大摆动载荷下，整体重心始终落在四个支撑脚的支撑面范围内，不会出现倾翻的风险，静态承重测试可以满足单座100kg的载荷要求，完全覆盖日常使用的载荷场景。
