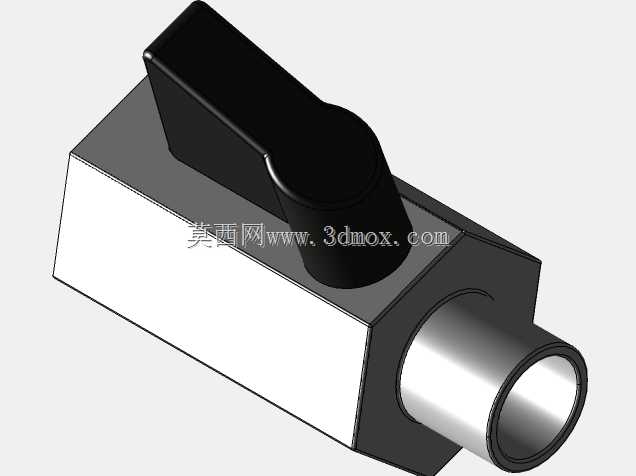

G1/8接口小型手动控制球阀结构

　　这款G1/8接口的小型手动阀，在紧凑型气路、小型流体管路的通断控制场景中应用十分广泛，常见于桌面级气动实验台、小型自动化检测设备的气路分支、医疗检测仪器的试剂管路通断、小型气动工装的气路控制点位，这类场景普遍没有大流量通径需求，但对安装空间、操作便捷性、密封可靠性有明确要求。从结构设计来看，整体采用方体加外伸螺纹接口的布局，主体方体部分的六面均做了平整处理，既方便在集成阀块上做贴装固定，也能适配管夹、安装座的夹持固定需求，不会出现圆柱阀体夹持易打滑、定位不准的问题。手柄采用扁平式拨杆结构，操作时不需要额外的扳手工具，直接用手指即可完成90度的启闭转动，手柄的转动行程做了硬限位设计，转动到位后有明确的触感反馈，

　　操作人员不需要观察手柄位置就能凭手感确认阀门的启闭状态，在设备内部狭小空间操作时，这种反馈设计能大幅降低误操作概率。接口部分采用标准G1/8直管螺纹，螺纹加工的同轴度控制在0.05mm以内，和管路接头连接时不需要额外做偏斜校正，配合生料带或者密封圈就能实现可靠密封，不会出现螺纹咬合不正导致的漏气漏液问题。从安装边界来看，主体方体部分的长宽尺寸控制在极小范围内，在密集排布的阀组安装场景中，相邻阀门的手柄转动不会出现干涉，即使两个阀门的安装间距仅留10mm，手柄转动全程也不会触碰相邻元件，这种紧凑尺寸设计对于多通路集成的小型设备来说，能有效压缩整体管路布局的占用空间。内部流道采用直通式设计，流道的通径和G1/8接口的通径完全匹配，

　　没有做缩径处理，在额定工作压力范围内，流体经过阀门时的压力损失极小，不会因为阀门的存在导致支路流量不足，影响末端执行元件的动作响应速度。密封结构采用固定式阀座密封，密封件的材质适配常见的压缩空气、低压水、惰性气体等介质，在常规工况下的密封寿命能满足设备长期使用需求，不需要频繁更换密封件。阀体的边角位置都做了小尺寸的倒角处理，没有尖锐的加工棱角，在安装操作时不会划伤操作人员的手部，也不会刮破相邻的气管、线缆等附属元件。手柄和阀体的连接位置做了防松结构，长期反复扳动也不会出现手柄松动、转动角度错位的问题，能长期保证启闭位置的准确性。在实际选型应用中，这类小型阀常作为支路的单独控制元件，在主路供气供液正常的情况下，

　　可以单独切断某一个支路的介质供给，方便对单一支路的元件进行检修更换，不需要关停整个设备的介质供给，能大幅提升设备维护的效率。建模过程中对各个配合面的公差做了合理设定，阀体和手柄的转动配合间隙控制在合理范围，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现介质泄漏的问题，螺纹部分的建模严格遵循管螺纹的标准参数，导出的模型可以直接用于管路布局的干涉检查，不需要再对接口尺寸做二次修正。
