带可调滚轮结构的活动扳手三维数模

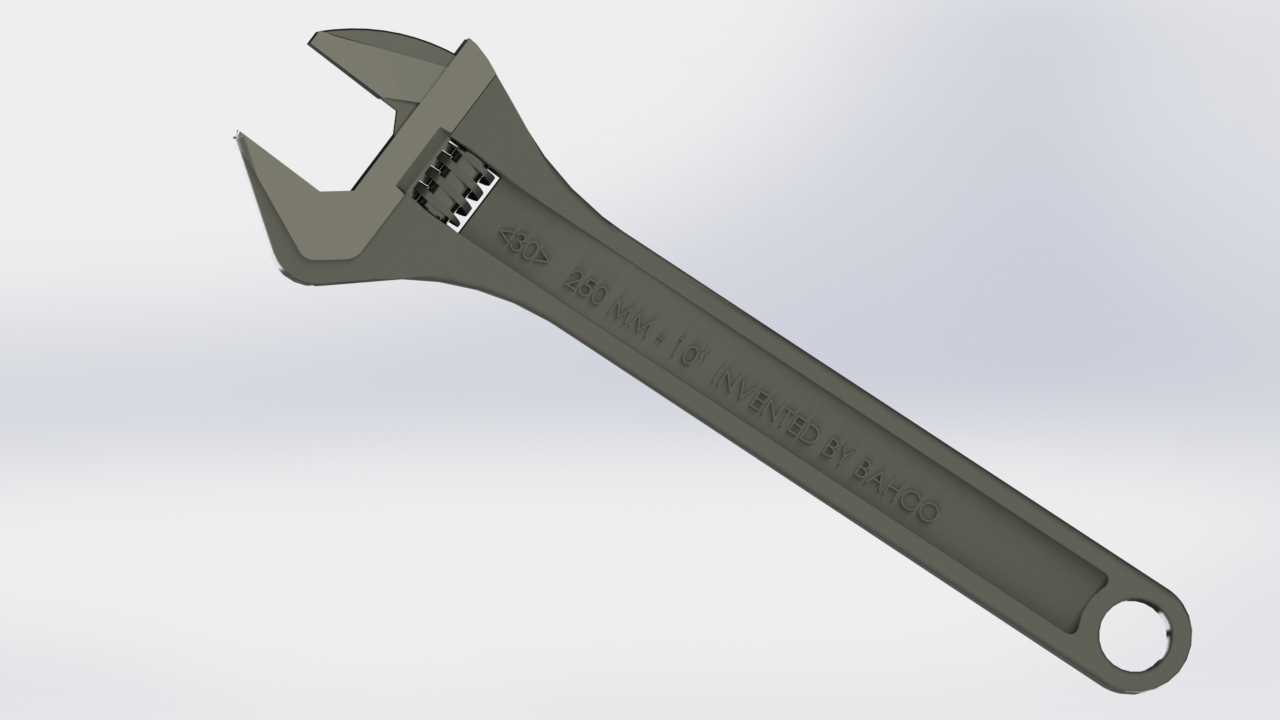

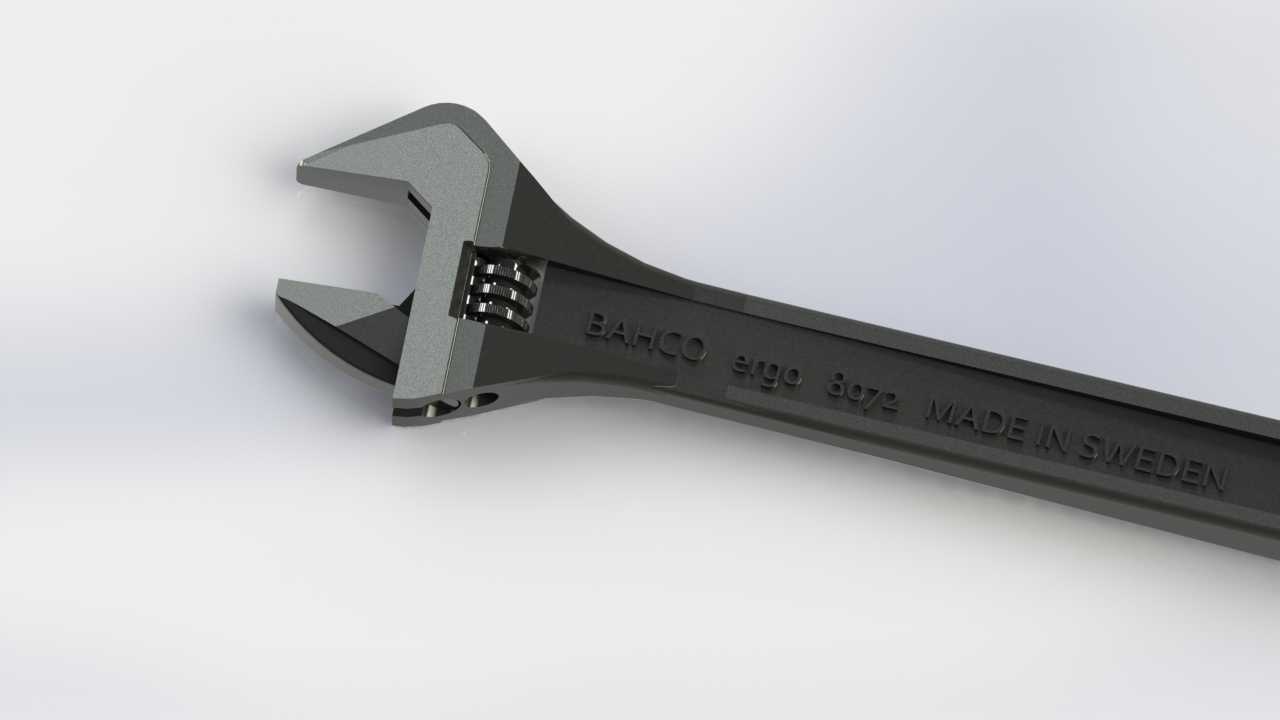

　　这款可调活动扳手的三维建模，完全还原了实物的结构逻辑与操作特性，建模过程中优先考虑了实际装配中的干涉校验与运动仿真需求，所有配合面的公差预留都参照五金工具行业的通用制造标准设定。从实际应用场景来看，这类扳手覆盖了设备运维、家装施工、机械装配、管线检修等多个作业场景，区别于固定开口的呆扳手，它的可调滚轮结构可以在一定范围内连续调整开口尺寸，适配不同规格的六角头、方头紧固件，不需要作业人员携带多把固定尺寸扳手，能有效减少工具负重，尤其适合户外抢修、狭小空间作业这类工具携带受限的工况。建模时首先还原了扳体的主体轮廓，整体采用长柄加固定钳口的一体式结构，固定钳口与活动钳口的咬合面做了细密的齿形纹理设计，

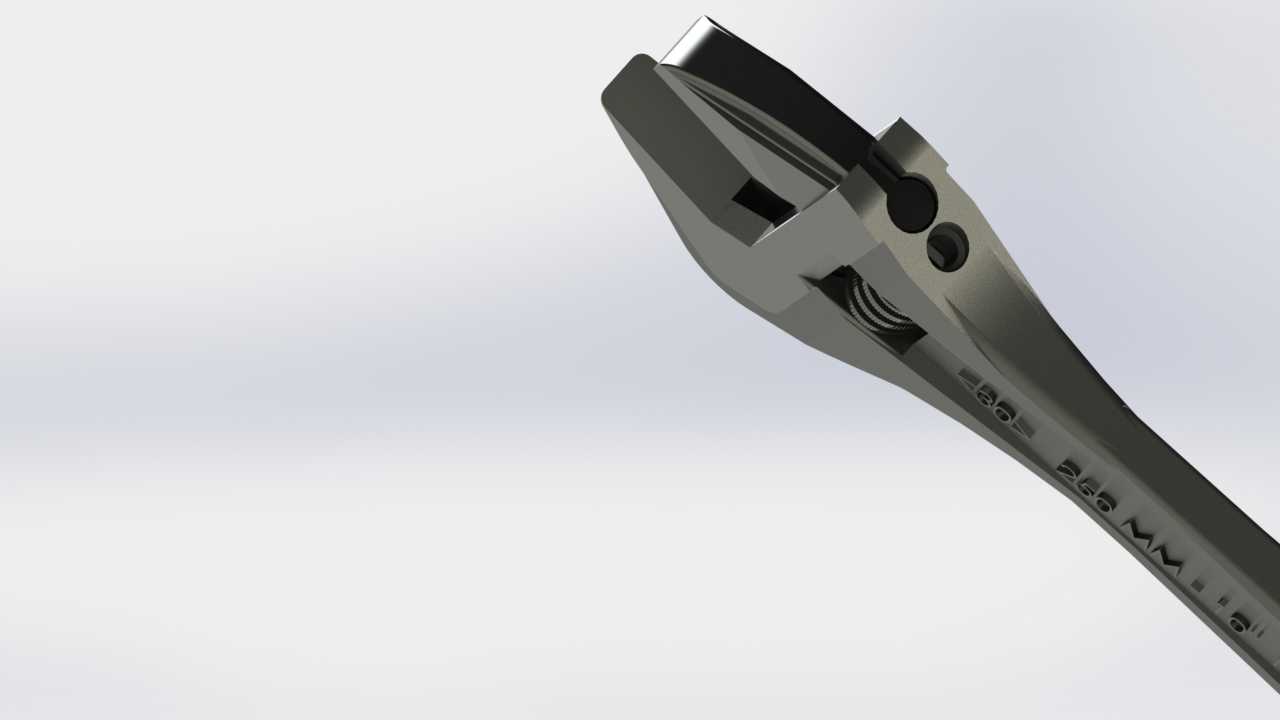

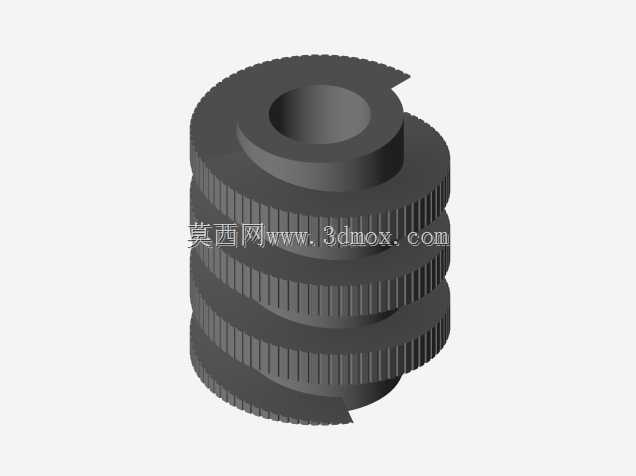

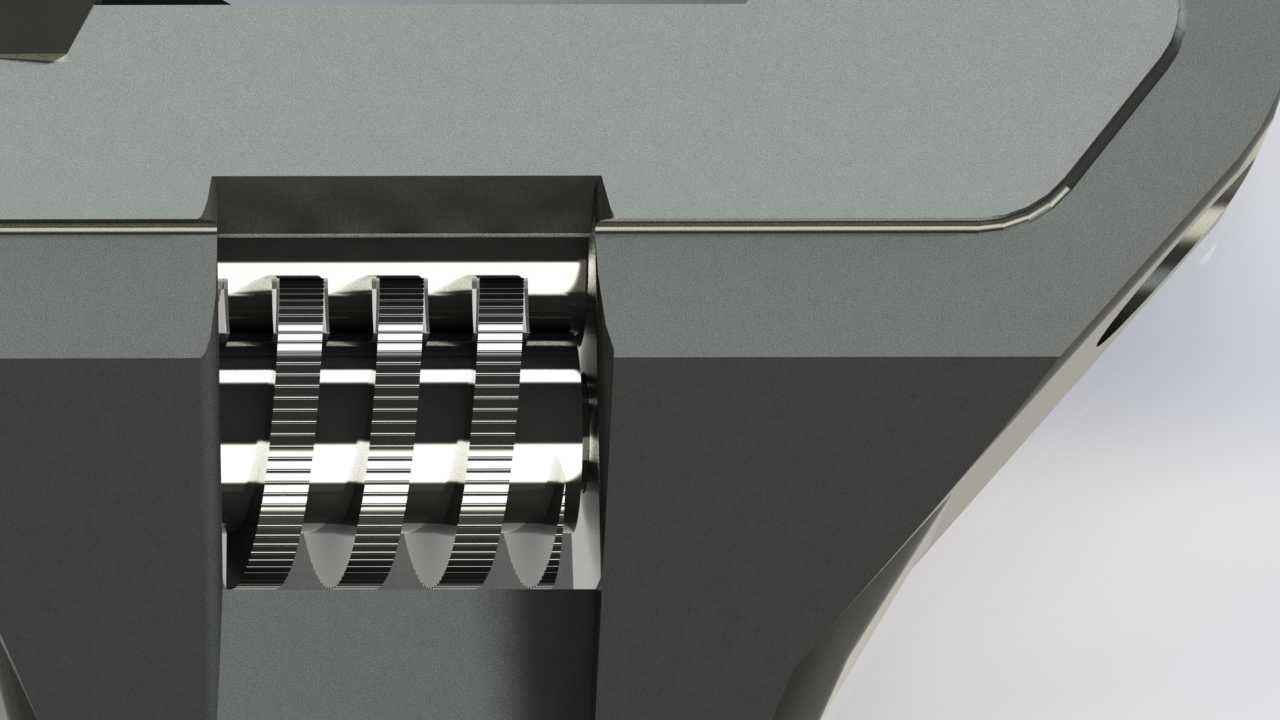

　　这部分结构在建模时特意做了齿形的拔模斜度处理，既匹配实际锻造加工的工艺要求，也能保证咬合紧固件时的摩擦力，避免施力过程中出现打滑滑脱的问题，齿形的深度、齿距都参照市面主流百固系列活动扳手的实物参数还原，保证咬合时的受力均匀，不会因为应力集中损伤紧固件的棱角。可调滚轮也就是蜗杆调节机构是整个模型的核心结构，建模时还原了蜗杆与活动钳口尾部齿条的啮合关系，蜗杆的齿形采用梯形齿设计，转动时可以带动活动钳口平稳滑移，调整开口大小，这部分的配合间隙做了合理预留，既保证调节时的顺畅度，也不会因为间隙过大导致钳口晃动，影响紧固精度。扳手柄部的曲面做了贴合手掌弧度的收腰处理，表面的防滑纹理、品牌标识区域的刻字都做了等比例还原，

　　手柄尾部的挂孔结构也完整保留，方便作业时悬挂收纳，避免工具遗失。从安装边界与尺寸适配来看，这款扳手的最大开口尺寸可以覆盖常规M6到M24规格的紧固件，整体长度适配单手操作的施力力矩范围，手柄的截面厚度做了渐变处理，靠近钳口的位置厚度更大，能承受大扭矩紧固时的抗弯强度，往尾部逐渐收薄，兼顾握持的舒适度。建模过程中对所有棱边都做了符合实际产品的圆角处理，没有尖锐的直角结构，既匹配实际生产中的去毛刺工艺要求，也避免使用过程中划伤操作人员。钳口的开合行程做了运动仿真校验，从最小闭合状态到最大开口状态，整个调节过程中蜗杆与齿条的啮合没有卡滞、脱齿的问题，活动钳口与扳体的导向槽配合面做了限位结构，防止调节超程导致活动钳口脱落。

　　这类手动五金工具的建模，不能只做外观的曲面还原，更要关注内部配合结构的合理性，比如蜗杆的安装卡槽、活动钳口的导向限位、钳口咬合面的受力角度，这些细节直接决定了模型能不能用于后续的结构优化、3D打印样件验证或者工装夹具设计参考。在实际设备运维场景中，这类可调扳手经常用于水泵、阀门、配电柜等设备的紧固件拆装，不需要频繁更换工具就能应对不同尺寸的螺栓螺母，尤其是在管路检修场景中，空间受限无法使用套筒扳手的位置，活动扳手的窄型钳口可以深入狭小空间完成紧固作业。建模时特意还原了钳口头部的薄型设计，相比普通厚重的扳手，薄型钳口可以伸入间隙更小的装配位置，适配更多特殊工况的使用需求。扳体的材质分区也在模型中做了区分，钳口部分采用高硬度合金钢的材质属性，手柄部分做了防滑包覆的结构预留，后续做渲染或者工程分析时可以直接赋予对应的材料参数，不需要二次调整结构。整个模型的所有特征都采用参数化建模方式搭建，后续如果需要衍生不同长度、不同开口规格的扳手系列，只需要调整对应参数就可以快速生成新的数模，不需要重新绘制整体结构，能大幅提升系列化产品的设计效率。
