家用多端口无线路由器外观结构建模

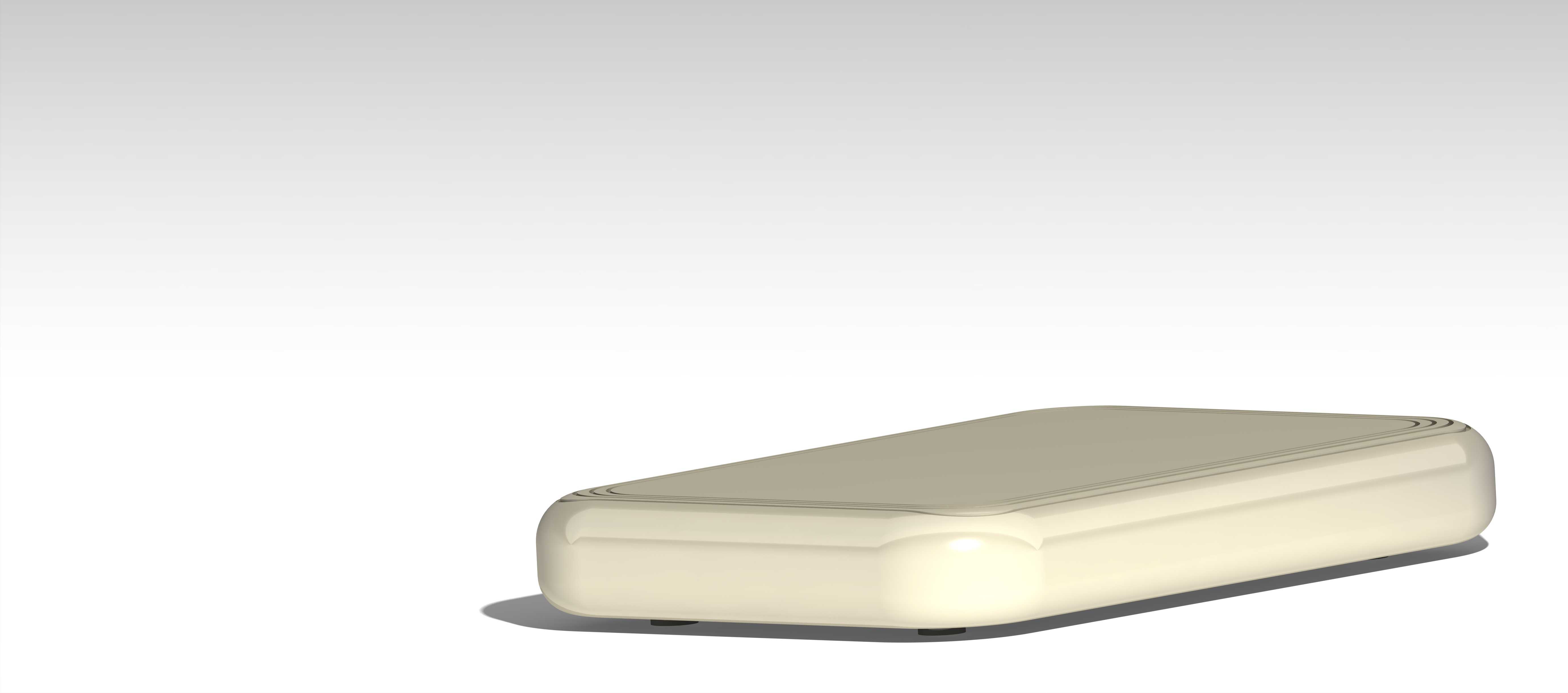

　　日常做消费电子结构建模时，这类桌面式网络设备的结构还原需要兼顾外观曲面的顺滑度与接口布局的工程合理性，不能只做视觉上的形似。从实际应用场景来看，这类设备主要部署在家庭、小型办公场所的桌面或弱电箱旁，作为局域网出口节点完成有线终端接入与无线信号覆盖，日常需要承载多设备的网络数据转发，因此结构设计上首先要考虑长期平放的稳定性，底部做了微幅的内收弧面，既可以避免壳体边缘直接刮蹭放置台面，也能预留少量底部散热间隙，让设备长时间工作时的积热可以通过底部缝隙自然散出。

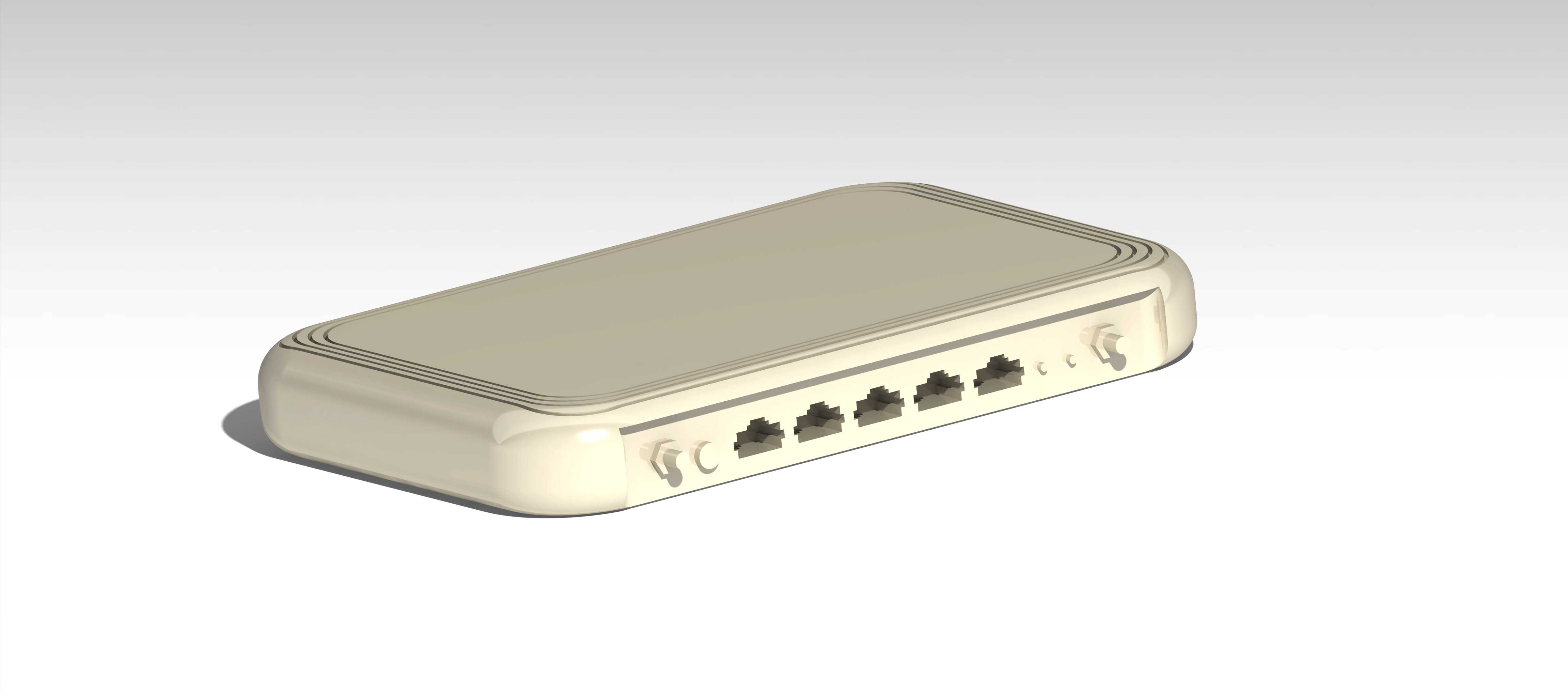

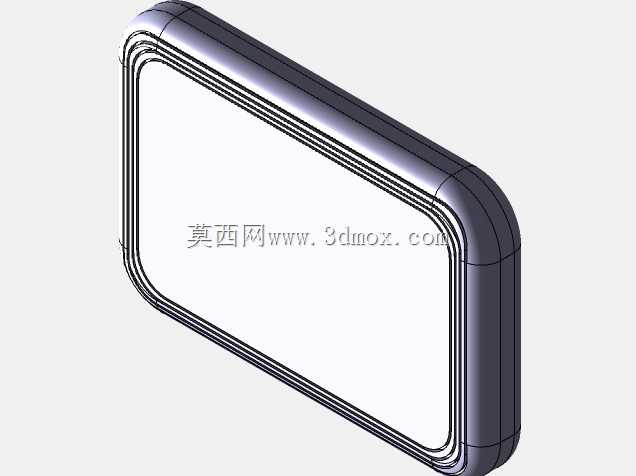

　　建模过程中壳体的分型线处理是重点，上盖采用大圆角过渡的弧面设计，边缘做了多层阶梯式的收边结构，既可以提升壳体的结构强度，避免日常轻微磕碰导致的边缘开裂，也能让上下盖的合模缝隐藏在阶梯结构内侧，不会在外观面留下明显的拼接痕迹。前面板的接口布局完全遵循实际使用的操作逻辑，从左到右依次排布复位按键、电源接口、四个LAN有线网口、WAN进线口与WPS配对按键，每个接口的开孔尺寸都按照通用RJ45网口、直流电源座的标准安装尺寸预留，接口之间的间距满足常规水晶头插拔的操作空间，不会出现相邻接口插上线缆后互相干扰的情况。

　　从安装边界来看，这款设备为纯桌面平放设计，没有壁挂孔位，整体长宽高比例适配常规弱电箱的层板间距，放置时不需要额外的固定结构，底部四个角可以选配防滑胶垫，提升放置时的摩擦力，避免线缆插拔时带动设备移位。建模时壳体的壁厚按照消费级电子设备的常规设计值设定，内部预留了电路板安装柱、天线走线槽的位置，虽然外观模型不需要还原内部PCB细节，但结构间隙的预留要符合实际生产的装配要求，上盖内侧的加强筋布局沿着壳体边缘排布，既可以减少大面壳体的注塑变形，也不会额外占用过多内部空间，影响主板与散热片的安装。

　　外观曲面的处理上，顶面采用微弧的隆起设计，相比纯平面的壳体更具设计感，同时也能减少顶面落灰后的视觉脏污感，边角的大圆角设计可以降低日常挪动时的磕碰风险，尤其适合有孩童的家庭使用场景，不会因为尖锐边角造成磕碰伤害。接口区域的下沉式设计，让线缆插入后接头部分可以部分隐藏在壳体边缘内，既提升了整体外观的整洁度，也能减少线缆接头处的弯折应力，延长网线的使用寿命。建模时所有的倒角、圆角参数都统一协调，避免出现不同位置圆角半径差异过大导致的视觉违和感，壳体表面的哑光质感还原也参考了实际量产产品的表面处理工艺，没有做过度的光亮镜面效果，符合网络设备长期放置的实用定位。
