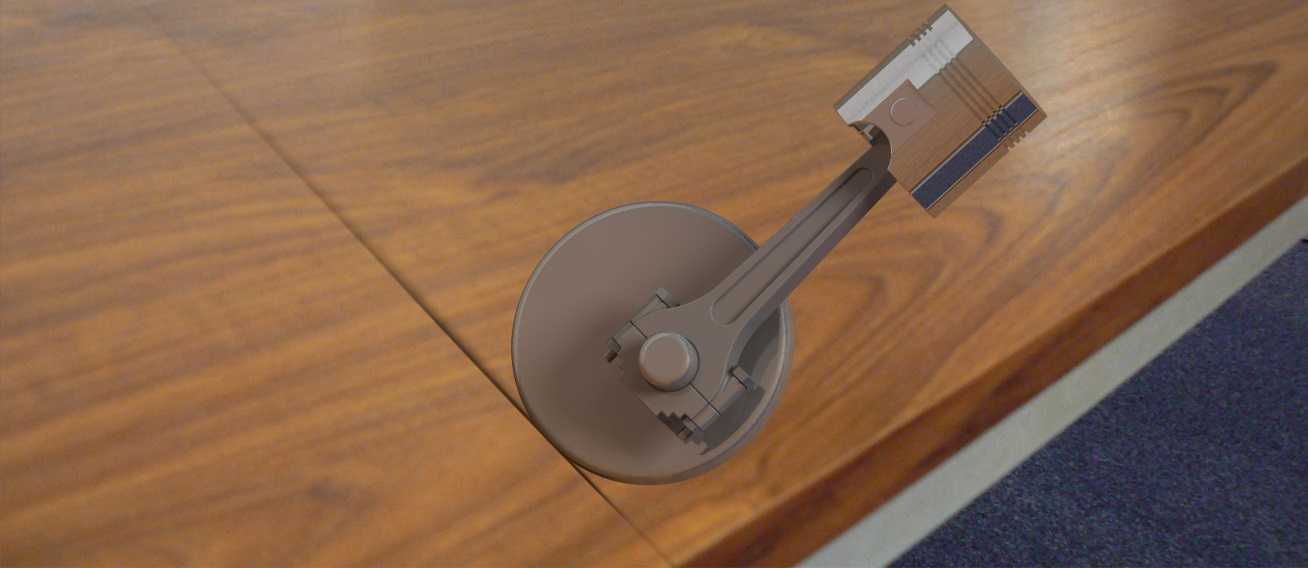

活塞连杆曲轴组合结构教学演示模型

　　这套结构模型还原了内燃机核心运动组件的装配关系，把活塞、连杆、曲轴以及配套连接螺钉的配合逻辑做了具象化呈现，日常在职业院校机械原理课堂、汽修专业实训工位、内燃机研发部门的新人培训场景中使用频率很高，能帮学习者快速建立曲柄连杆机构的空间运动认知，不用拆解真机就能直观理解往复直线运动与旋转运动的转换过程。从实际功能来看，这套组件是内燃机动力输出的核心载体，活塞承接气缸内燃烧膨胀的气体推力，通过连杆将力传递给曲轴，最终把活塞的上下往复动作转化为曲轴的旋转扭矩，为后续动力输出端提供持续的旋转动力，模型中特意保留了各部件的配合间隙特征，能清晰展示活塞销与连杆小头的铰接关系、连杆大头与曲轴曲柄销的转动配合、螺钉紧固连杆盖的锁紧逻辑，

　　和真机的装配约束完全一致。设计过程中优先考虑了运动干涉的规避，连杆摆动过程中与活塞裙部、曲轴平衡块的间隙都做了合理预留，活塞的裙部导向结构、环槽位置都按照实际内燃机的比例做了还原，连杆的杆身采用了工字形截面的特征还原，既符合实际部件轻量化与高强度兼顾的设计逻辑，也能让学习者直观理解受力部件的截面选型思路。从安装边界来看，这套组件的装配基准以曲轴主轴颈的安装轴线为核心，活塞的往复运动轨迹与曲轴轴线保持垂直，连杆的大小头中心距决定了活塞的行程范围，模型中各连接螺钉的孔位、紧固方向都与实际装配工艺一致，可直接用于演示装配流程，帮助从业者熟悉曲柄连杆机构的装配顺序与公差配合要求。在结构细节上，活塞顶部的燃烧室凹坑特征、

　　连杆大头的剖分面定位结构、曲轴的平衡块配重轮廓都做了准确还原，没有做过度简化，能让使用者清晰分辨每个部件的受力特征：活塞承受燃气的爆发压力与往复惯性力，连杆承受交变的拉压与弯曲载荷，曲轴承受旋转扭矩与弯曲力矩，不同部件的结构形态完全匹配其受力工况，比如曲轴的曲柄臂与主轴颈、曲柄销的过渡圆角都做了呈现，能直观展示应力集中部位的结构强化设计思路。这套模型也可用于机械原理课程的运动仿真演示，手动转动曲轴就能完整展示活塞从下止点到上止点的全行程运动，连杆随曲轴转动角度变化的摆动姿态也能清晰呈现，能帮助学习者理解配气相位、点火正时与曲柄位置的对应关系，相比二维原理图，三维结构的呈现方式能大幅降低空间结构的理解门槛，不管是刚接触机械结构的学生，

　　还是需要梳理装配工艺的一线技工，都能通过这套模型快速掌握曲柄连杆机构的核心逻辑。在建模逻辑上，各部件的配合面都做了精准的约束还原，活塞销与活塞销座、连杆小头的配合采用了过渡配合的间隙模拟，连杆大头与曲柄销的转动配合预留了合理的轴承安装间隙，连接螺钉的螺纹特征、紧固力矩对应的压紧面结构都做了体现，完全符合实际工程中的装配要求，没有出现结构错位、干涉的问题，可直接用于装配工艺的可视化教学，也能作为内燃机结构科普的展示载体。
