乘用车铝合金轮毂轮辋结构三维设计

　　日常做底盘行走部件建模时，轮辋部分的设计往往是容易被新手忽略细节的环节，很多人只关注辐条的造型美观度，却忽略了轮辋和轮胎匹配、和制动系统避让的核心边界要求。这个轮辋模型的设计逻辑，是从轮胎装配的实际需求出发倒推结构尺寸的，首先轮辋的胎圈座角度、轮缘高度都严格匹配常规民用乘用车真空胎的装配标准，不需要额外加装内胎就能实现胎唇的密封压紧，日常补胎、换胎时用常规扒胎机就能完成操作，不会出现轮缘卡滞损伤胎唇的问题。

　　从实际装车场景来看，这类铝合金轮辋多用于家用紧凑型乘用车，替换原厂钢制轮毂能有效降低簧下质量，提升悬架响应速度，同时铸造铝合金的散热效率比钢制轮毂高30%左右，长距离连续制动时能帮助制动盘更快散出热量，降低制动热衰减的出现概率。设计时首先确定的是安装节圆直径，也就是轮盘上螺栓孔的分布圆尺寸，这个参数直接决定了轮辋能适配的车型范围，螺栓孔的沉台深度、中心定位孔的公差都做了对应预留，装车时中心孔能和轴头定位凸台完全贴合，避免高速行驶时出现车轮抖动的问题，螺栓孔周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后螺栓孔周边出现应力开裂。

　　轮辋的中部空腔做了避让设计，预留了足够的制动系统安装空间，不管是常规浮动式通风刹车盘还是多活塞制动卡钳，都能在空腔内完成布置，不会出现轮辋内壁和卡钳、平衡块刮蹭的问题。轮辋的轮缘部分做了加厚翻边处理，日常行驶中如果遇到路肩剐蹭，加厚的轮缘能先承受冲击力，避免胎侧直接被路肩切割破损，同时翻边的圆角处理也能降低轮胎拆装时的操作难度，不会割伤胎圈的橡胶层。

　　辐条和轮辋的连接位置做了渐变式的壁厚过渡，没有出现直角衔接的应力集中结构，铸造时能避免金属液冷却过程中出现缩孔缺陷，后续做机加工时也能减少刀具的应力冲击，提升加工面的平整度。轮辋的气门嘴安装孔位置做了局部凸台加厚，安装橡胶气门嘴或者金属胎压监测气门嘴时，凸台的平面能保证密封垫片完全贴合，不会出现慢漏气的问题，孔位的角度也做了倾斜处理，充气时能方便气枪对接，不需要额外调整角度。

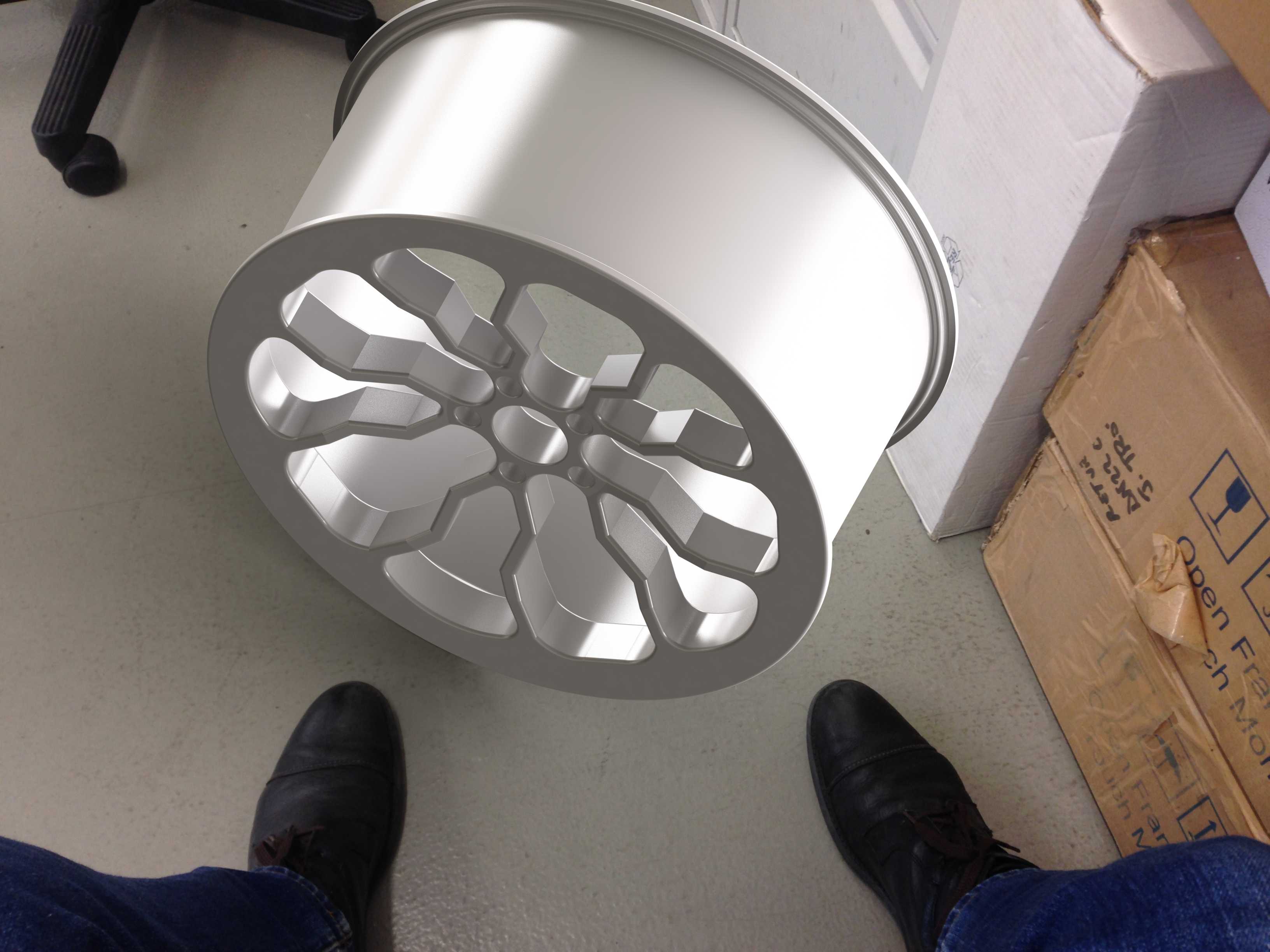

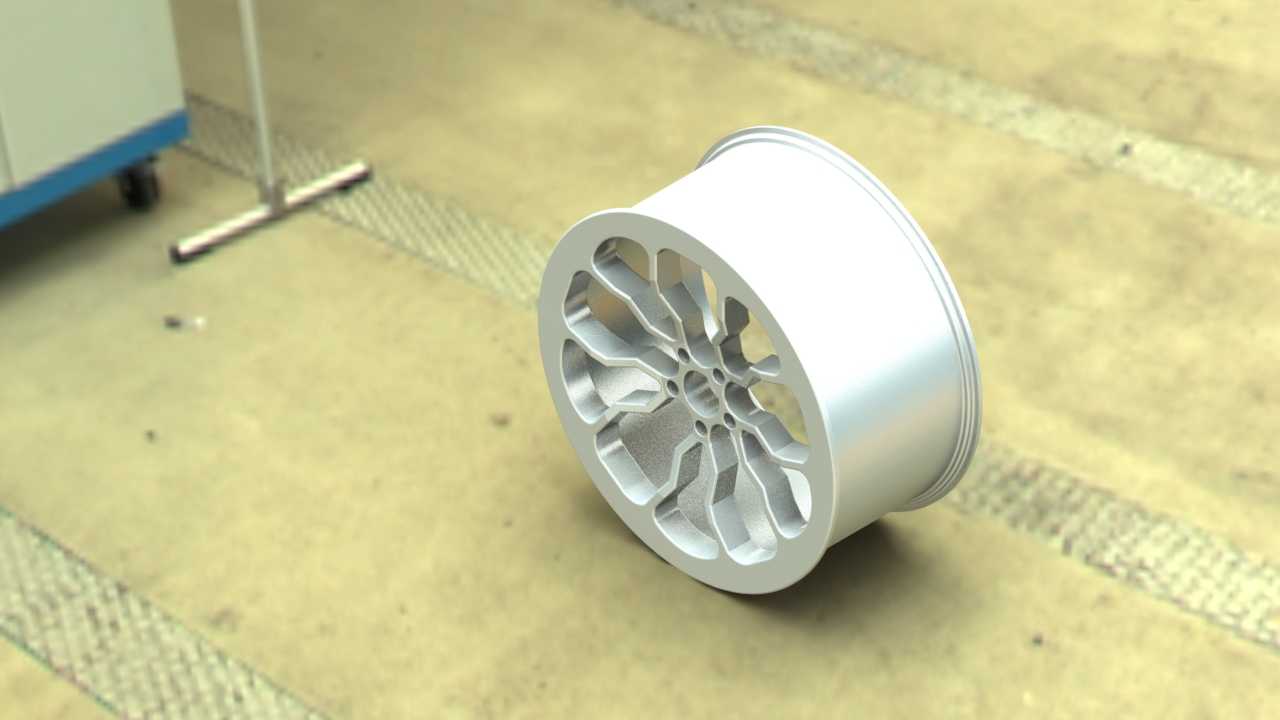

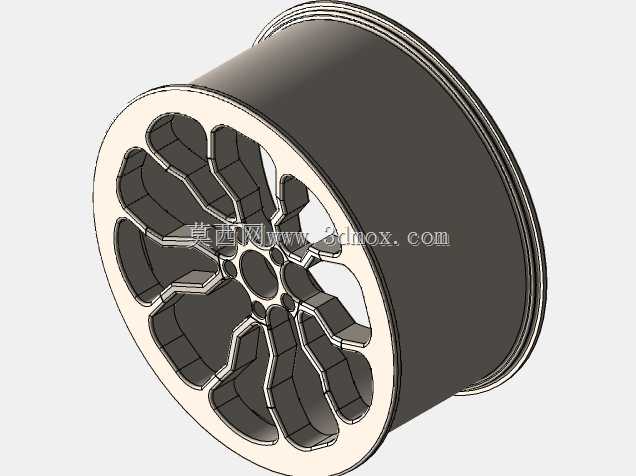

　　从建模的细节来看，轮辋的内壁做了均匀的壁厚控制，整体壁厚差控制在1.5mm以内，既保证了整体结构强度，又不会因为局部过厚增加不必要的重量，做有限元分析时，轮辋在承受侧向冲击、径向载荷的工况下，应力集中点都出现在预设的加强筋位置，不会出现无预兆的断裂问题。轮辋的外侧安装面做了平面度公差预留，安装轮毂装饰盖时能完全贴合，不会出现装饰盖松动脱落的问题，中心孔的倒角处理也方便装车时快速对准轴头，提升装配效率。

　　很多新手建模时容易把轮辋的胎圈座做成直壁结构，实际上胎圈座需要有5度左右的倾斜角度，轮胎充气时胎圈能顺着斜面滑到密封位置，保证轮胎和轮辋的同轴度，这个模型里的胎圈座角度、轮缘的圆角半径都完全符合行业通用标准，不需要二次修改就能直接用于轮胎匹配仿真、装配干涉检查，也能作为改装轮毂设计的基础模板，调整辐条造型、节圆直径就能适配不同的车型需求。另外轮辋的平衡块安装位置也做了预留，不管是粘贴式平衡块还是卡扣式平衡块，都有对应的安装平面，不会出现平衡块无法固定、高速行驶时甩出的问题。
