适配iPhone5/5s的格纹防滑手机保护壳

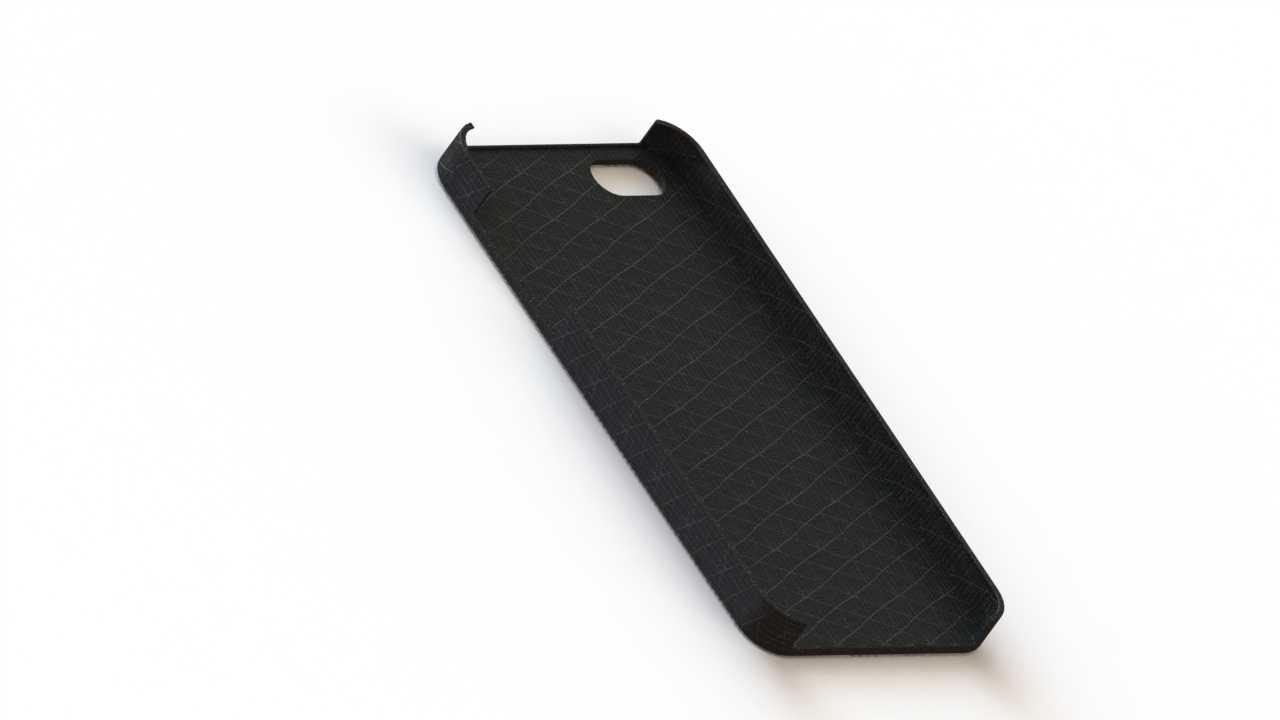

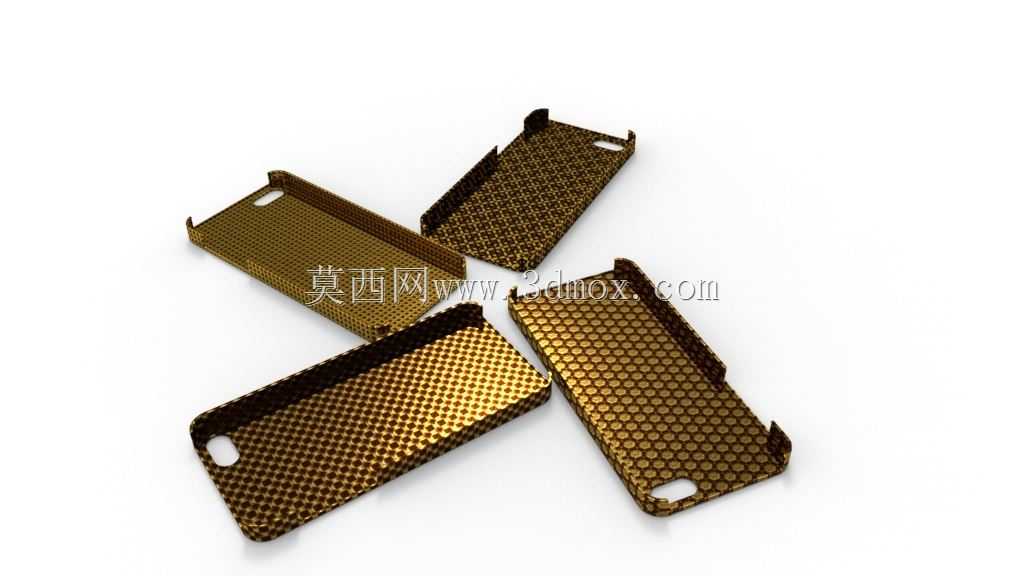

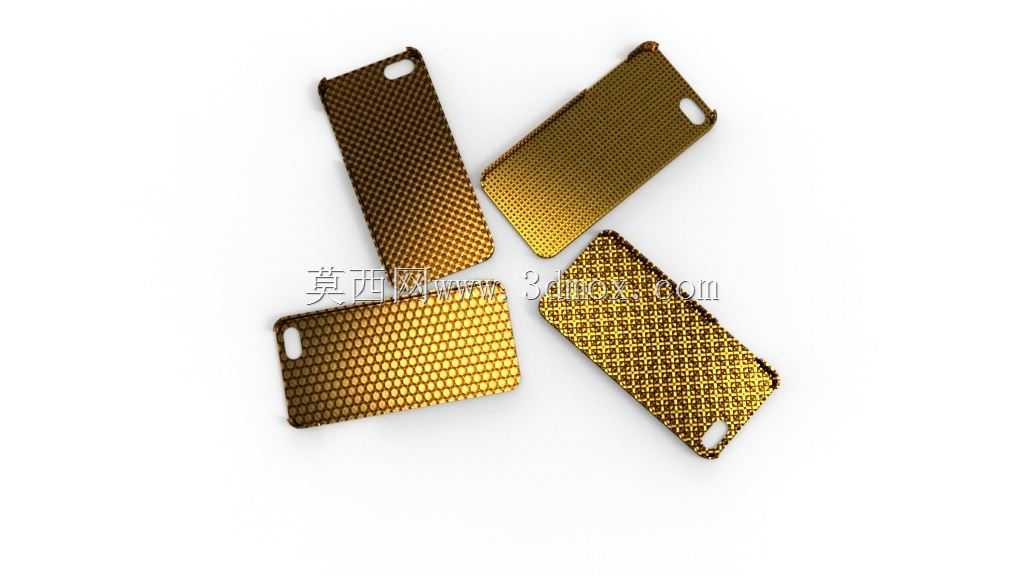

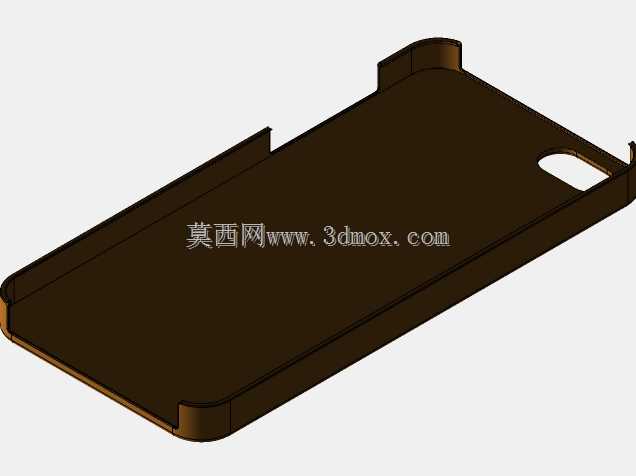

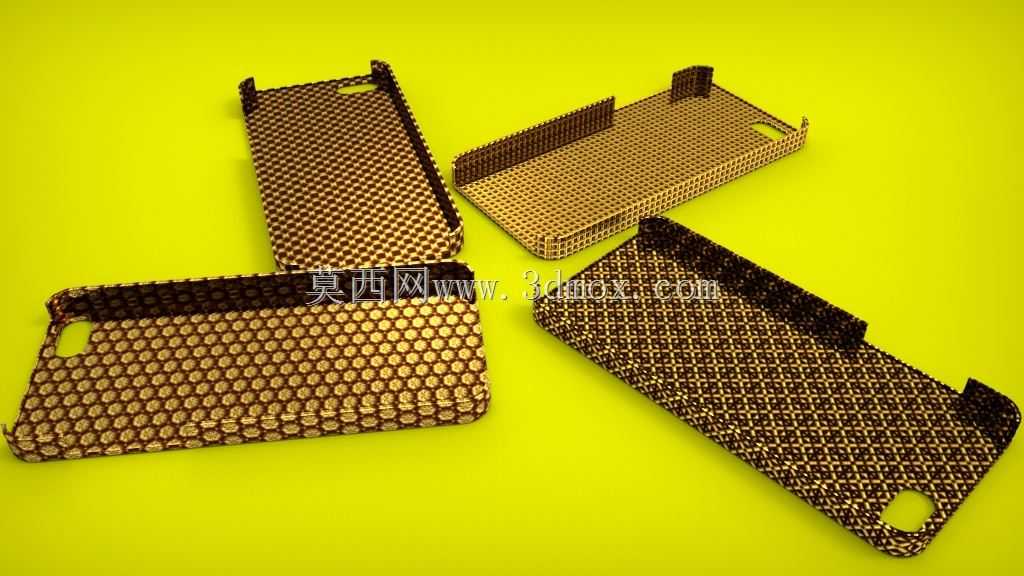

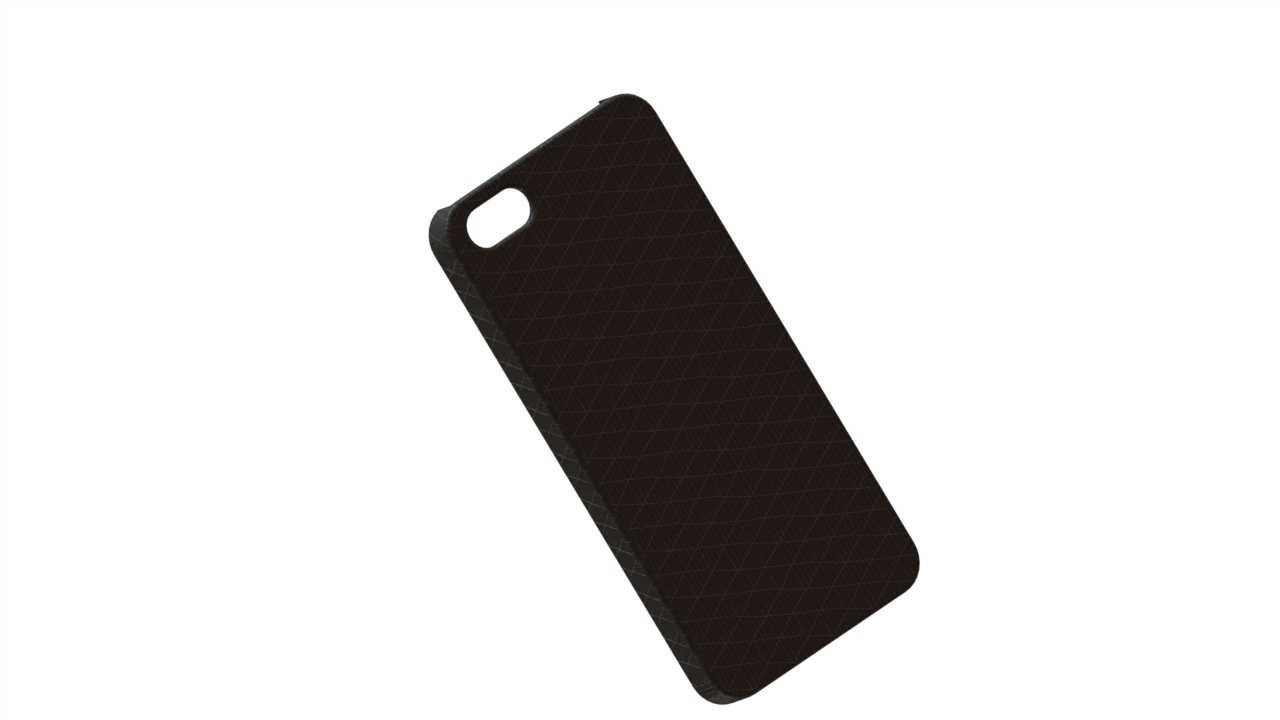

　　在日常消费数码配件的结构设计场景中，手机保护壳是覆盖用户日常使用全场景的高频接触类配件，这款适配iPhone5/5s机型的保护壳，在结构设计阶段完全围绕真机的装配边界做公差匹配，首先要明确的是，iPhone5/5s的机身采用直角中框加前后玻璃面板的设计，机身侧边的按键、底部的扬声器开孔、数据线接口、顶部的3.5mm耳机孔，还有背部左上角的后置摄像头与闪光灯模组，都是壳体设计时必须精准避让的结构边界。从实际使用场景出发，这款壳体采用全包式的侧边包裹结构，背部做了交叉格纹的肌理处理，这种肌理不是单纯的外观装饰，在工程层面有两个核心作用：一是增加手掌与壳体接触时的静摩擦系数，用户单手持机操作时，哪怕手心出汗也能降低滑落的风险，

　　减少机身意外跌落的概率；二是格纹的凹凸结构可以在壳体背部和放置平面之间形成微小的空气间隙，当手机倒扣在桌面时，能避免背部直接接触硬质桌面产生划痕，同时也能在一定程度上提升背部的散热效率，避免长时间高负载使用时热量在壳体和机身之间积聚。在设计思路上，这款壳体的壁厚做了均匀化处理，整体壁厚控制在1.2mm左右，这个厚度是兼顾防护性能和握持手感的平衡值——壁厚过薄会导致壳体抗冲击能力不足，跌落时无法有效吸收碰撞能量，壁厚过厚则会让整机握持尺寸变大，破坏iPhone5/5s本身轻薄的握持手感。壳体的边角位置做了轻微的加厚缓冲设计，也就是行业内常说的防摔气囊结构的简化版本，在四个边角的内部预留了0.3mm的形变空腔，

　　当手机从日常使用的高度（一般是0.8-1.2米的口袋或桌面高度）跌落时，边角位置的TPU或PC材质可以通过自身形变吸收碰撞冲击力，避免冲击力直接传递到机身的玻璃面板和金属中框上。摄像头位置的开孔做了0.5mm的凸台设计，这个凸台高度比机身背部摄像头的凸起高度高0.2mm，当手机背部朝下放置时，凸台会先接触平面，避免摄像头镜片直接和桌面摩擦产生划痕，同时开孔的边缘做了C角倒角处理，不会出现割手的问题，也能避免长期使用后开孔边缘出现毛边。侧边的按键位置采用一体式的覆盖设计，没有做单独的开孔，这样既可以避免灰尘从按键缝隙进入机身内部，也能保留原机按键的按压反馈手感，按键位置的壳体壁厚做了减薄处理，比周边壁厚薄0.4mm，按压时的行程和反馈力度和裸机状态基本一致，不会出现按键发硬、按不动的问题。底部的开孔采用精准对位的长条形开槽，完全匹配原机的扬声器、麦克风和数据线接口位置，不会遮挡扬声器的出声路径，也不会影响数据线的正常插拔，哪怕是带一定厚度的第三方数据线，也能顺利插入接口，不会出现壳体干涉插头的问题。在安装边界的设计上，壳体的内侧边缘做了0.1mm的倒扣结构，安装时可以牢牢卡在机身的中框上，不会出现松垮、晃动的问题，同时倒扣的边缘做了抛光处理，安装和拆卸时不会刮伤机身的金属中框涂层，避免长期拆装导致机身掉漆。壳体的整体外形完全贴合iPhone5/5s的直角中框轮廓，没有做多余的弧度处理，保留了原机硬朗的外观风格，

　　背部的格纹肌理从摄像头位置一直延伸到壳体底部，纹理的深度控制在0.15mm，既不会因为纹理过深容易积攒灰尘，也不会因为纹理过浅起不到防滑的作用。从实际装配测试的角度来说，这款壳体和真机的单边间隙控制在0.05mm以内，安装后不会出现壳体和机身之间有缝隙、进灰的问题，也不会因为公差过小导致安装困难、拆卸时掰坏壳体的情况。在材料选择的适配性上，这个结构设计既适配常见的PC硬壳材质，也适配TPU软壳材质，做PC材质时可以通过表面晒纹直接做出背部的格纹效果，做TPU材质时可以通过模具蚀纹得到同样的肌理，不需要额外的后处理工序，适合批量注塑生产。另外，壳体的四个边角的外轮廓做了微小的圆弧过渡，虽然整体是直角风格，但边角的R角控制在R0.8，不会出现直角硌手的问题，长时间单手持机也不会在手掌上留下压痕。从用户实际使用的需求出发，这款壳体没有做多余的挂绳孔、支架等附加结构，保持了壳体本身的简洁性，同时也避免了附加结构带来的强度薄弱点，不会因为挂绳孔的位置应力集中导致壳体跌落时开裂。在结构验证阶段，需要重点测试的是壳体的拆装耐久性、按键的按压寿命、跌落时的缓冲性能，还有长期使用后的形变情况，这款结构在设计时已经考虑了这些测试项的要求，各个位置的壁厚过渡均匀，没有出现壁厚突变导致的注塑缩水、应力集中问题，模具设计时的进胶点选在壳体底部的内侧，不会在外观面留下进胶痕迹，保证外观的完整性。
